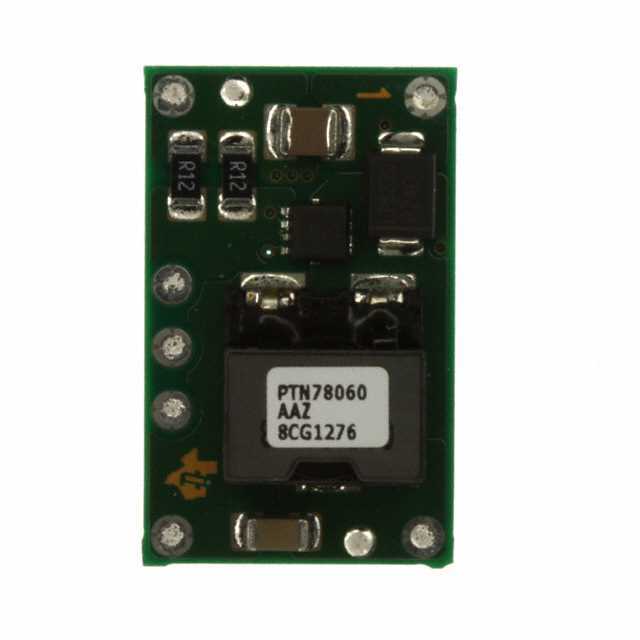

PTN78060AAZ

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 440KHz~660KHz Adjustable,DC 1 -15V~-3V -3V 28.7V 9V 贴片安装 25.4mm*15.7mm*9.7mm
供应商型号: PTN78060AAZ
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS DC-DC稳压器 PTN78060AAZ

PTN78060AAZ概述


    产品简介


    PTN78060A: 这是一款由德州仪器(TI)生产的高效正负电压转换调节器模块。它属于第三代(PT)78NR100系列的产品,可以替代PT6640系列单列直插式(SIP)产品。此模块能够提供高达3A的输出电流,适用于工业控制、测试测量、医疗仪器、汽车、船舶和航空等领域。它的宽输入电压范围为9V至29V,宽输出电压调整范围为-15V至-3V,能够提供高达88%的高效率。此外,还具备过温关断和过载保护等功能。

    技术参数


    - 输入电压范围: 9V至29V
    - 输出电压范围: -15V至-3V
    - 最大输出电流: 3A
    - 效率: 高达88%
    - 总输出电压变化范围: ±3%
    - 输出电压调整范围: -15V至-3V
    - 温度范围: -40°C至85°C
    - 尺寸: 表面贴装(需符合RoHS标准)

    产品特点和优势


    - 高效率: 达到88%,远超同类产品。
    - 宽输入和输出范围: 输入电压范围广,适合不同应用场景。
    - 可靠性高: 符合RoHS标准,适应多种工业环境。
    - 高集成度: 内置热管理,减少外部电路需求。
    - 应用广泛: 适用于通用工业、医疗、车辆和航空等多个领域。

    应用案例和使用建议


    PTN78060A模块广泛应用于12V、24V和28V直流电源供电系统中,特别是在需要正负电压转换的场合,例如工业控制设备、测试测量装置和医疗仪器等。为了获得最佳性能,在设计电路时应注意以下几个方面:
    - 电容器配置: 确保输入端使用至少100μF的非陶瓷电容和14.1μF(3×4.7μF)陶瓷电容,陶瓷电容应放置在靠近模块的输入引脚处。
    - 电阻配置: 使用1%精度、0.05W的电阻进行输出电压调整,具体值请参见表格。
    - 散热设计: 由于PTN78060A可能产生大量热量,设计时需考虑良好的散热机制,以确保正常工作并延长使用寿命。

    兼容性和支持


    PTN78060A设计用于与现有的电源系统兼容,特别是针对12V、24V和28V供电系统。德州仪器提供了全面的技术支持,包括应用指南、设计工具和客户服务热线,帮助用户快速解决问题并加速产品上市。

    常见问题与解决方案


    1. 如何选择合适的输出电压?
    - 可以通过调整连接到PIN 4和PIN 7之间的电阻值来设置输出电压。使用特定的电阻值可以实现预设的输出电压值。
    2. 如果输出电压不稳定怎么办?
    - 检查输入电容是否正确安装且容量充足,避免引入过多电容影响稳定性。
    3. 高温环境下运行时出现过热现象怎么办?
    - 增加散热片或者采用水冷等方式加强散热,同时检查散热设计是否合理。

    总结和推荐


    总体来看,PTN78060A是一款集高效性、宽范围、强稳定性和易用性于一体的正负电压转换调节器模块。对于需要处理正负电压转换的广泛应用场合,尤其是工业控制、医疗设备和车载应用中,该模块表现出色。综上所述,我们强烈推荐这款产品给正在寻找高性能正负电压转换解决方案的设计工程师。

PTN78060AAZ参数

参数
最小输出电压 -3V
同步整流器 -
开关频率 440KHz~660KHz
最小输入电压 9V
拓扑 -
最大输出电压 -15V~-3V
功能 -
输出数量 1
输出类型 Adjustable,DC
最大输入电压 28.7V
长*宽*高 25.4mm*15.7mm*9.7mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

PTN78060AAZ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PTN78060AAZ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PTN78060AAZ PTN78060AAZ数据手册

PTN78060AAZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 219.362
500+ ¥ 213.785
750+ ¥ 208.208
库存: 1000
起订量: 250 增量: 36
交货地:
最小起订量为:250
合计: ¥ 54840.5
