首页  >  产品百科  >  PTH05050WAZ

PTH05050WAZ

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 650KHz Adjustable,DC 1 800mV~3.6V 800mV 5.5V 4.5V DIP 贴片安装 22.1mm*12.7mm*9.1mm
供应商型号: PTH05050WAZ
供应商: 国内现货
标准整包数: 1

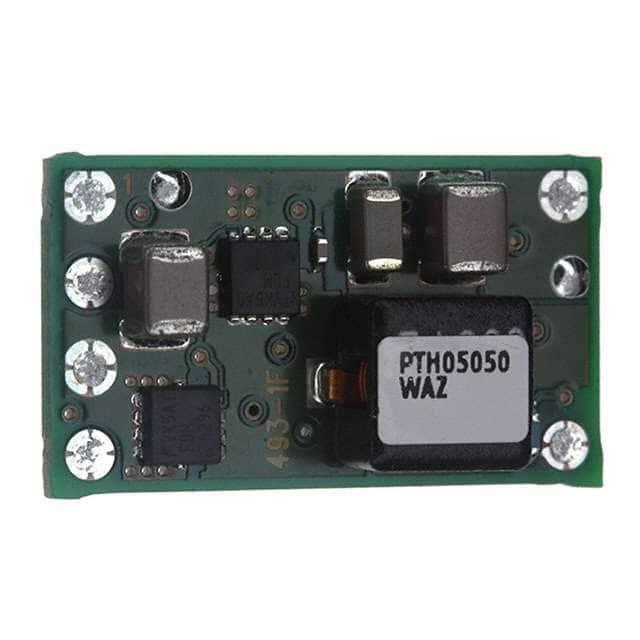

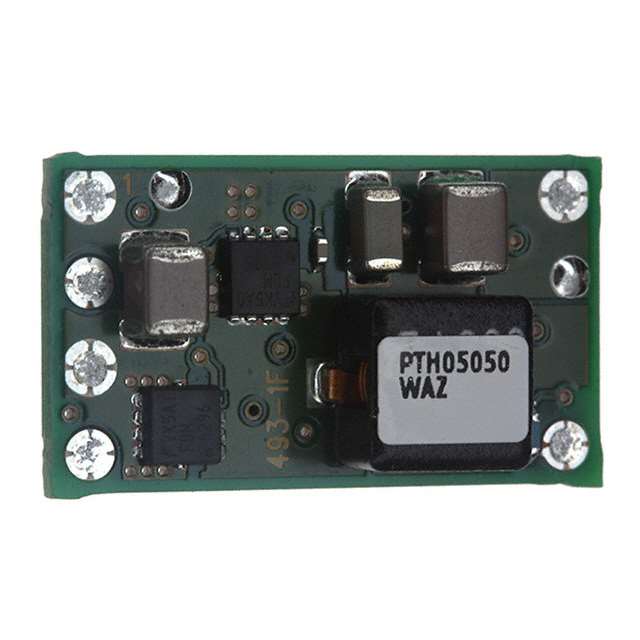

TEXAS INSTRUMENTS DC-DC稳压器 PTH05050WAZ

PTH05050WAZ概述


    产品简介


    PTH05050W非隔离电源模块
    PTH05050W 是德州仪器(Texas Instruments)的一款小型非隔离式电源模块,具有高达6A的输出电流能力。该模块支持输入电压为5V,输出电压可在0.8V至3.6V之间调节。该产品专为对空间、性能及电源序列控制能力有严格要求的应用设计,如电信、工业和通用电路等。PTH05050W 采用同步整流输出级,以实现高效能转换,并且内置预偏压保持功能,在启动时不会导致输出电流反向流动。

    技术参数


    - 输出电流:最大可达6A
    - 输入电压范围:4.5V 至 5.5V
    - 输出电压调整范围:0.8V 至 3.6V
    - 效率:最高可达95%
    - 功率密度:135W/in³
    - 工作温度范围:-40°C 至 85°C
    - 封装尺寸:0.87in × 0.5in (22.1mm × 12.57mm)
    - 输入电容:100 µF
    - 输出电容:10 µF (陶瓷) / 100 µF (电解质)
    - 抑制电压锁存:4.3V 至 4.45V (增加) / 3.4V 至 3.7V (降低)
    - 禁用控制电压:-0.2V 至 0.6V
    - 输出过流保护:最大12A
    - 开关频率:550kHz 至 650kHz
    - 重量:2.9克
    - 耐冲击性:承受高达500G的冲击
    - 机械振动测试:通过20-2000Hz频率下20G振动测试

    产品特点和优势


    PTH05050W 具备诸多亮点:
    1. Auto-Track™ 序列控制:可实现多个模块之间的同步启动或跟随其他外部电压,简化电源系统中的电压顺序管理。
    2. 高功率密度:在紧凑的空间内实现高效的电源转换。
    3. 宽输出电压范围:0.8V至3.6V之间灵活设置,满足不同应用场景的需求。
    4. 高性能同步整流:提高整体能效,尤其是在大负载电流情况下。
    5. 高可靠性:通过严苛的测试标准,包括机械冲击和振动测试。

    应用案例和使用建议


    PTH05050W广泛应用于电信、工业控制以及通用电路等领域。例如,在低功耗双电压系统中,它能够为DSP、微处理器、ASIC或FPGA提供稳定的电源供应。根据具体需求,可以调整输出电压和配置合适的输入输出电容器,以优化性能。建议在低温环境下使用时选择低ESR的陶瓷或OS-CON型电容器,以确保稳定性和可靠性。

    兼容性和支持


    PTH05050W 支持多种表面贴装和通孔安装方式,适合不同类型的电路板设计。厂商提供详尽的技术支持,包括详细的数据手册、应用指南和相关软件工具,帮助用户快速上手并解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:如何设置输出电压?
    解决办法:通过外接一个电阻RSET连接到输出调整端口(VO Adjust),电阻值根据所需的输出电压计算得到,可参考数据手册中的公式或表格。

    - 问题2:如何选择合适的输入电容器?
    解决办法:至少需要100 µF的输入电容器,并且具备至少300 mA rms的纹波电流能力。电解电容器适用于大多数情况,但在低温环境下建议使用陶瓷或OS-CON型电容器。

    总结和推荐


    PTH05050W 非隔离电源模块以其出色的性能、紧凑的体积和高可靠性,在众多应用场合中表现出色。它提供了良好的输出电压调节能力和高效的电源转换,非常适合需要高功率密度和紧凑设计的应用。因此,我们强烈推荐这款产品给那些对电源模块有高性能要求的用户。

PTH05050WAZ参数

参数
输出类型 Adjustable,DC
最小输出电压 800mV
最小输入电压 4.5V
功能 -
开关频率 650KHz
输出数量 1
拓扑 -
最大输出电压 800mV~3.6V
同步整流器 -
最大输入电压 5.5V
长*宽*高 22.1mm*12.7mm*9.1mm
通用封装 DIP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

PTH05050WAZ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PTH05050WAZ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PTH05050WAZ PTH05050WAZ数据手册

PTH05050WAZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 63.732
100+ ¥ 61.6076
150+ ¥ 59.4832
库存: 1852
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 3186.6
