LMZ22008TZE/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 314KHz~600KHz Adjustable,DC 1 800mV~6V 800mV 20V 6V TO-PMOD-11 贴片安装,黏合安装 15mm*15mm*5.9mm
供应商型号: LMZ22008TZE/NOPB
供应商: 国内现货
标准整包数: 1000

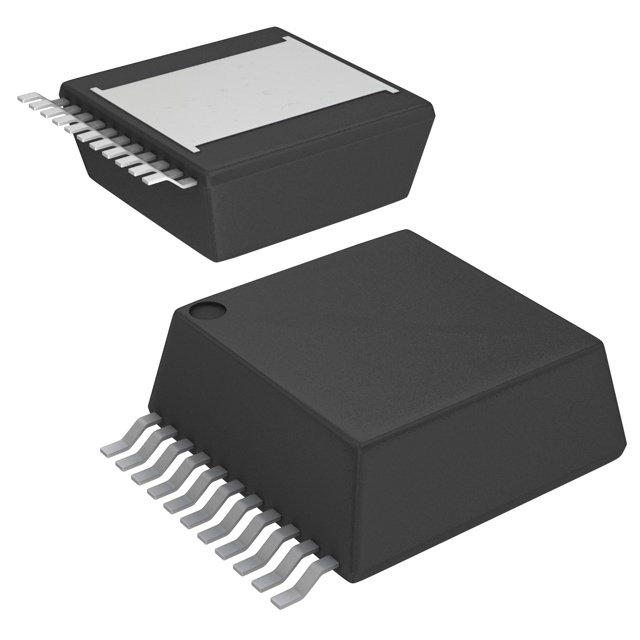

TEXAS INSTRUMENTS DC-DC稳压器 LMZ22008TZE/NOPB

LMZ22008TZE/NOPB概述


    产品简介


    产品类型:
    LMZ22008是一款来自Texas Instruments的SIMPLE SWITCHER®电源模块,具有高度集成性和简单的PCB布局设计。
    主要功能:
    - 支持从6V到20V的输入电压范围。
    - 最大输出电流可达8A,最大总输出功率为40W。
    - 内置屏蔽电感,能有效降低电磁干扰(EMI)。
    - 集成频率同步输入,支持外部时钟同步,提高系统稳定性。
    应用领域:
    - 用于点对点负载转换,如从12V输入轨转换到更低电压。
    - 应用于时间紧迫项目和空间受限应用中。
    - 可用于负输出电压应用,适合需要高热性能的场合。

    技术参数


    - 输入电压范围: 6V到20V
    - 输出电压范围: 0.8V至6V
    - 最大输出电流: 8A
    - 效率: 最高达92%
    - 工作温度范围: -40°C到125°C
    - 电气特性:
    - 启用控制电压阈值:1.274V
    - 软启动源电流:50µA
    - 电流限制阈值:10.5A
    - 同步频率范围:314kHz至600kHz
    - 保护特性:
    - 热关断
    - 可编程输入欠压锁定
    - 输出过压保护
    - 短路保护
    - 输出电流限制

    产品特点和优势


    特点:
    - 简化的PCB布局,减少了设计复杂度。
    - 集成的屏蔽电感,有效降低了电磁干扰。
    - 支持同步输入,允许与外部时钟同步,提高系统的稳定性和可靠性。
    - 外部组件少,仅需7个外部组件即可完成整个电源解决方案。
    优势:
    - 高效率(最高可达92%),显著减少系统热量生成。
    - 集成的热管理设计,无需外部散热器。
    - 灵活的软启动、跟踪和精度使能配置。
    - 高度集成,简化了产品装配过程,增强了产品的可靠性和可维护性。

    应用案例和使用建议


    应用场景:
    - 点对点负载转换,适用于多种工业应用和消费电子产品。
    - 在空间受限和高热需求的应用场景中表现优异,如电信设备和医疗设备。
    使用建议:
    - 确保输入电压在6V至20V之间,并根据输出电压需求选择合适的电阻分压器设置。
    - 使用低ESR电容,以获得最佳效率和稳定性。
    - 适当利用软启动和跟踪功能,确保系统的平稳启动和安全操作。

    兼容性和支持


    兼容性:
    - 与LMZ22010/06、LMZ12010/08/06等型号针脚兼容。
    - 支持外部组件如电感器和电容器,以便进行定制化设计。
    支持:
    - 提供WEBENCH® Power Designer工具,方便用户进行设计和优化。
    - 设计支持文档、样例和购买信息可在产品页面上找到。
    - 厂商提供详尽的技术文档和支持服务,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    1. 问:如何进行同步?
    - 答:通过将SYNC引脚连接到一个频率在314kHz至600kHz之间的外部时钟信号来实现同步。
    2. 问:遇到效率下降怎么办?
    - 答:检查输入电压和负载条件是否符合额定范围,确保使用合适的电容和电感器,并保持良好的散热。
    3. 问:如何实现电流共享?
    - 答:通过将多个模块的SH引脚连接在一起并适当配置FB引脚来实现电流共享。

    总结和推荐


    综合评估:
    LMZ22008是一款高性能、高效率且易于集成的电源模块,适用于多种应用场景。其简化的PCB布局和高效的热管理设计使其在工业和消费电子产品中表现出色。推荐在需要高效率和紧凑设计的应用中使用此产品。
    推荐使用:
    强烈推荐给需要高效、高稳定性的电源解决方案的设计工程师和制造商。

LMZ22008TZE/NOPB参数

参数
输出类型 Adjustable,DC
同步整流器 -
最小输入电压 6V
开关频率 314KHz~600KHz
最大输入电压 20V
输出数量 1
最小输出电压 800mV
最大输出电压 800mV~6V
拓扑 -
功能 -
长*宽*高 15mm*15mm*5.9mm
通用封装 TO-PMOD-11
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LMZ22008TZE/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMZ22008TZE/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LMZ22008TZE/NOPB LMZ22008TZE/NOPB数据手册

LMZ22008TZE/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 126.2718
2000+ ¥ 123.0615
3000+ ¥ 119.8512
库存: 8000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 126271.8
