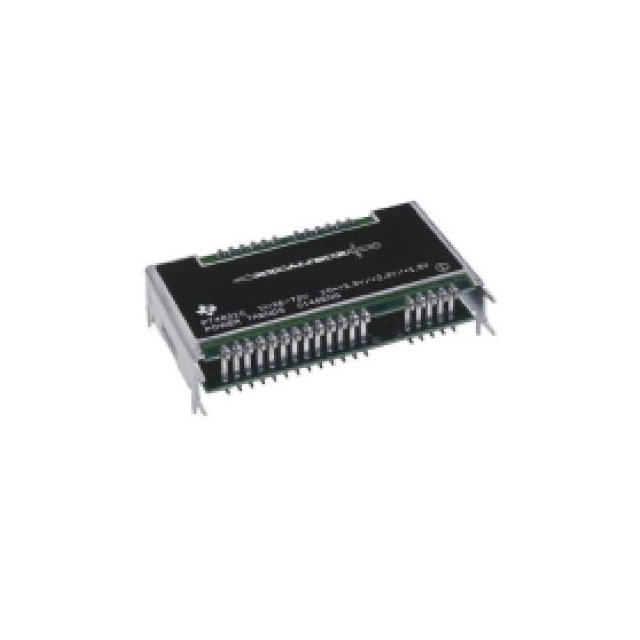

PT4821A

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 350KHz~450KHz Adjustable,DC 3 3.3V 75V 36V SIP 通孔安装 65.28mm*36.83mm*11.75mm
供应商型号: 25E-PT4821A
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 PT4821A

PT4821A概述

    # PT4820系列三输出隔离型DC/DC转换器技术手册

    1. 产品简介


    基本介绍
    PT4820系列是赛灵思(Excalibur™)推出的一款隔离型三输出DC/DC转换器模块,设计用于从标准的–48V中心局电源供电的多种逻辑应用。此系列模块具有高效率(最高可达87%),支持输入电压范围为36V至75V,并且能够在1分钟内承受高达80V的浪涌电压。每个模块通过内部独立调节提供三个精确的输出电压,非常适合需要多种供电需求的应用场景。
    主要功能
    - 三重独立调节输出:支持多种电压组合,如3.3V、2.5V、1.5V、1.8V等。
    - 高输入电压范围及抗浪涌能力:支持36V到75V的输入电压,最大耐受浪涌电压可达80V。
    - 隔离性能:具备1500VDC的输入与输出隔离特性。
    - 逻辑控制:具有双重逻辑启动/关闭控制,便于系统集成。
    - 短路保护:所有输出端口均支持短路保护功能。
    应用领域
    PT4820系列广泛应用于数字信号处理(DSP)、微处理器(ASIC)和电信设备等领域,特别是在需要紧凑设计和高效能的小型化设备中表现尤为出色。

    2. 技术参数


    以下是PT4820系列的核心技术参数:
    | 参数类别 | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 | 连续工作电压 | 36 75 | V |
    浪涌电压(1分钟) 80 | V |
    | 输出电压设定点 | Vo1 | 3.24 | 3.3 | 3.36 | V |
    Vo2 | 2.45 | 2.5 | 2.55 | V |
    Vo3 | 1.47 | 1.5 | 1.53 | V |
    | 输出电流 | 每路输出 | 0.25 8 | A |
    | 总输出电流 | 12 | A |
    | 效率 87 % |
    | 开关频率 350 | 400 | 450 | kHz |
    | 稳定性 | 温度变化 | -40 85 | °C |
    | 工作温度范围 | 存储温度范围 | -40 125 | °C |

    3. 产品特点和优势


    PT4820系列凭借其卓越的技术特点在市场上脱颖而出:
    - 灵活的电压组合:支持多种输出电压组合,满足不同的电源需求。
    - 紧凑设计:单个模块提供三种独立输出,占用仅1.3平方英寸的PCB空间,适合小型化设计。
    - 高可靠性:具备过温保护、短路保护、输入欠压锁定等多种保护机制。
    - 高效率:典型效率高达87%,减少能源浪费。
    - 兼容性强:适用于多种逻辑芯片和电信设备。

    4. 应用案例和使用建议


    应用案例
    PT4820系列广泛应用于通信、工业控制和消费电子领域,例如:
    - 数字信号处理芯片的供电(如DSP核心与I/O逻辑)。
    - 电信中心局设备中多种不同逻辑电路的混合供电。
    使用建议
    1. 确保良好的散热设计:尽管无需外部散热片,但为了提高可靠性和延长使用寿命,建议对模块周围进行适当的空气流动设计。
    2. 选择合适的外部电容:根据手册推荐,外部电容建议使用容量为220μF至1000μF的低ESR电容器。
    3. 合理配置输出调整电阻:若需调整输出电压,务必仔细计算并验证电阻值以防止不稳定现象。

    5. 兼容性和支持


    PT4820系列设计高度标准化,可轻松集成到现有系统中。此外,制造商提供了详尽的技术文档和支持服务,包括热管理指南、电磁干扰(EMI)抑制技巧以及常见故障排除方法。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查外部电容是否符合推荐规格,重新校准调整电阻。 |
    | 启动时模块无法正常工作 | 确认输入电压是否正确,检查EN引脚连接是否正确。 |
    | 输出电流不足 | 检查输入电压是否低于最低要求,确认负载分布均衡。 |

    7. 总结和推荐


    综合评估
    PT4820系列三输出隔离型DC/DC转换器以其紧凑设计、高效率和强大的保护机制成为众多逻辑供电应用的理想选择。其出色的性能和广泛的适用性使其在市场上占据重要地位。
    推荐结论
    强烈推荐在需要多路精密供电且空间有限的设计中使用PT4820系列模块。通过合理的系统设计和适当的外围组件选择,可以最大化发挥其潜力。
    最终结论:推荐!

PT4821A参数

参数
最小输出电压 -
拓扑 -
最大输出电压 3.3V
输出类型 Adjustable,DC
最小输入电压 36V
输出数量 3
功能 -
同步整流器 -
最大输入电压 75V
开关频率 350KHz~450KHz
长*宽*高 65.28mm*36.83mm*11.75mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 托盘

PT4821A厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PT4821A数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PT4821A PT4821A数据手册

PT4821A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 831.7271
5000+ ¥ 794.4974
10000+ ¥ 765.717
库存: 696
起订量: 13 增量: 0
交货地:
最小起订量为:10
合计: ¥ 8317.27
直接购买
加入购物车
