首页  >  产品百科  >  PT5827N

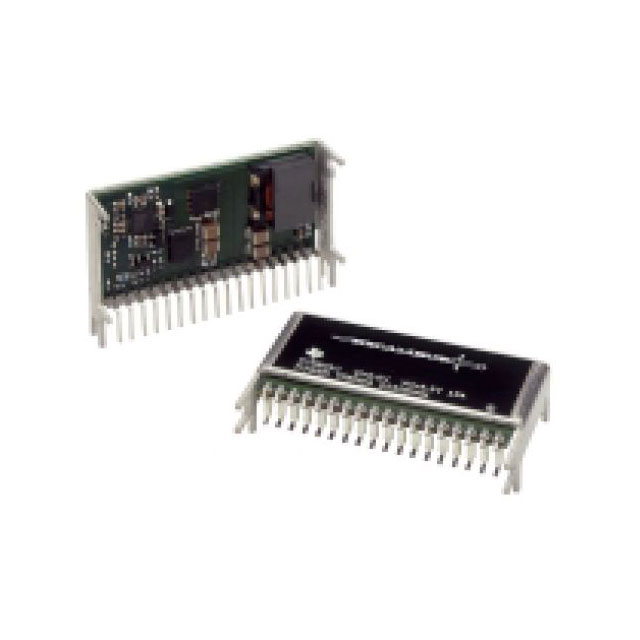

PT5827N

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 300KHz~400KHz DC,Fixed 1 5V 13.2V 10.8V SIP 通孔安装 50.55mm*7.87mm*25.65mm
供应商型号: CY-PT5827N
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 PT5827N

PT5827N概述

    PT5820 Excalibur™ Series Integrated Switching Regulator

    1. 产品简介


    产品类型:PT5820 Excalibur™系列是德州仪器(TI)推出的集成式开关调节器(ISRs),提供卓越的功率密度和全面的功能列表。
    主要功能:
    - 输入电压为12V
    - 高效率(最高可达93%)
    - 可调输出电压
    - 支持±5%的输出电压调整
    - 过电流保护
    - 短路保护
    - 热关断保护
    应用领域:
    这些模块适用于空间紧凑但性能要求高的应用场合,如工业高性能数字信号处理器(DSP)和微处理器的电源供应系统。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电流 | 0 | 16 | - | A |
    | 输入电压范围 | 10.8 | - | 13.2 | V |
    | 设定点电压容差 | - | - | ±2 | %Vo |
    | 温度变化影响 | - | ±0.5 | - | %Vo |
    | 线路调节率 | - | ±6 | - | mV |
    | 负载调节率 | - | ±12 | - | mV |
    | 总输出变动率 | - | - | ±3 | %Vo |
    | 效率(PT5827, Vo=5.0V) | - | 93 | - | % |
    | 涌流阈值 | - | 22 | - | A |
    | 输出电压纹波(峰峰值) | - | 20 | - | mVpp |
    | 开/关延迟时间 | - | 50 | - | μs |

    3. 产品特点和优势


    - 高效率:90%以上,适合高功耗需求的应用。
    - 紧凑设计:低轮廓(8毫米)和小尺寸封装(0.736平方英寸)。
    - 集成铜制外壳:无需额外散热装置,且便于焊接。
    - 多功能控制:具备启用/禁用功能、过电流保护、短路保护和热关断保护。
    - 灵活的输出调整:可进行±5%的输出电压调整。

    4. 应用案例和使用建议


    PT5820 Excalibur™系列特别适用于高密度电路板设计,例如用于电信设备或计算系统的电源管理模块。根据手册中的应用场景示例,该模块适用于需要多点供电的复杂电路设计,比如为多个负载点供电时,能显著提升整体能效。
    使用建议:
    - 在使用过程中需确保输入电容(560μF)和输出电容(330μF)的正确配置。
    - 考虑到温度变化的影响,建议将模块工作在制造商推荐的工作温度范围内。

    5. 兼容性和支持


    该系列产品支持表面贴装和通孔安装,可方便地集成到多种电路板设计中。此外,技术支持和更多信息可以在内页封底查阅或访问[www.ti.com](http://www.ti.com)获取。

    6. 常见问题与解决方案


    - 问题1:模块启动延迟时间较长。
    解决方案:检查输入电压是否稳定并符合规格要求,同时确保所有外部组件(如电容器)配置正确。
    - 问题2:模块无法启动。
    解决方案:检查输入电源是否正常,以及Inhibit控制引脚的状态是否正确。
    - 问题3:输出电压波动大。
    解决方案:确认外部电容值正确,特别是输入电容和输出电容。

    7. 总结和推荐


    PT5820 Excalibur™系列集成式开关调节器凭借其高效率、紧凑设计和丰富的功能,非常适合需要高效电源管理的高密度电路板设计。推荐在需要高可靠性和高性能电源解决方案的场合使用。用户可以根据具体应用需求选择不同输出电压型号,并遵循手册中的指导进行正确配置和使用。

PT5827N参数

参数
拓扑 -
输出数量 1
最小输出电压 -
功能 -
最小输入电压 10.8V
最大输入电压 13.2V
最大输出电压 5V
同步整流器 -
开关频率 300KHz~400KHz
输出类型 DC,Fixed
长*宽*高 50.55mm*7.87mm*25.65mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 托盘

PT5827N厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PT5827N数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PT5827N PT5827N数据手册

PT5827N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.4019 ¥ 189.5747
25+ $ 22.4349 ¥ 186.3062
50+ $ 21.4679 ¥ 183.0376
100+ $ 21.081 ¥ 181.4034
300+ $ 20.8876 ¥ 179.7691
500+ $ 20.6942 ¥ 178.1348
1000+ $ 20.114 ¥ 169.9635
5000+ $ 20.114 ¥ 169.9635
库存: 28
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 189.57
直接购买
加入购物车
