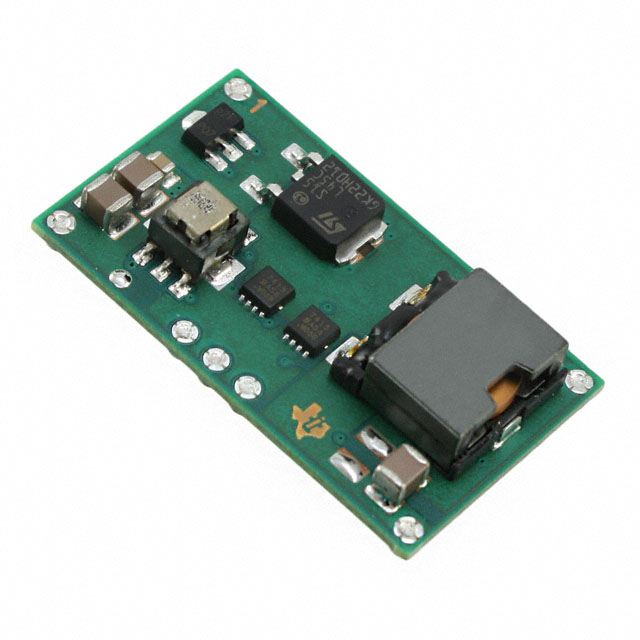

PTN78020WAS

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: BUCK 300KHZ-1.2MHZ Adjustable 2 2.5V~12.6V 2.5V 9V 1V 贴片安装 38.1mm*22.1mm*9.7mm
供应商型号: UA-PTN78020WAS
供应商: 海外现货
标准整包数: 20
TEXAS INSTRUMENTS DC-DC稳压器 PTN78020WAS

PTN78020WAS概述


    产品简介


    产品名称:PTN78020系列宽输入调整开关调节器
    产品类型:宽输入电压范围的开关调节器
    主要功能:
    - 高效输出电流达6A
    - 可调输出电压范围(PTN78020W:2.5V至12.6V;PTN78020H:11.85V至22V)
    - 支持高效率(最高可达96%)
    - 具备过温保护、过流保护及禁用功能
    应用领域:
    - 工业控制
    - HVAC系统
    - 测试测量设备
    - 医疗器械
    - 交流适配器
    - 汽车、船舶及航空电子设备

    技术参数


    - 输入电压范围:
    - PTN78020W:7V至36V
    - PTN78020H:15V至36V
    - 输出电压范围:
    - PTN78020W:2.5V至12.6V
    - PTN78020H:11.85V至22V
    - 输出电流:
    - 最大输出电流:6A(需根据输入电压进行调整)
    - 电气特性:
    - 效率高达96%
    - 输入电容:2.2μF(PTN78020W),18.8μF(PTN78020H)
    - 输出电容:330μF(非陶瓷)
    - 工作环境:
    - 操作温度范围:-40°C至85°C
    - 存储温度范围:-55°C至125°C

    产品特点和优势


    PTN78020系列具有以下显著特点和优势:
    - 高效能:最高效率达到96%,有效降低能耗。
    - 广泛的输入电压范围:支持7V至36V的输入电压,适用于多种应用场景。
    - 精确的输出电压调整:通过外部电阻可轻松设置输出电压,确保稳定性。
    - 丰富的保护机制:具备过温、过流保护及禁用功能,提高可靠性。
    - 小型化设计:采用表面贴装技术,体积小,重量轻,适合现代紧凑型电路板设计。

    应用案例和使用建议


    应用案例:
    - 工业控制:利用其高效稳定的输出特性,适用于需要稳定电源的工业控制系统。
    - 医疗设备:在医疗器械中,高精度和稳定性对于设备正常运行至关重要,PTN78020可以满足这些需求。
    - 车辆:汽车内部的各种传感器和控制器需要稳定的电源供应,PTN78020提供了可靠的电源解决方案。
    使用建议:
    - 散热管理:考虑到高温可能会影响性能,建议使用大面积散热片或散热器来保持良好的散热条件。
    - 外部电容选择:严格遵循手册要求选择合适的外部电容,以确保电路的稳定性和可靠性。

    兼容性和支持


    兼容性:
    - PTN78020系列支持广泛的应用场景,与多种现有电子系统兼容。
    - 可用于12V、24V、28V直流电源系统。
    支持和服务:
    - TI(Texas Instruments)提供详尽的技术文档和支持服务,帮助用户快速上手并解决常见问题。

    常见问题与解决方案


    1. 问题:无法正确设置输出电压
    - 解决方法:确保外部电阻值符合设定输出电压的要求,同时注意电阻的温度稳定性。

    2. 问题:输出电压不稳定
    - 解决方法:检查外部电容值是否正确,确保电容具有足够的容量和适当的ESR(等效串联电阻)。

    3. 问题:设备过热
    - 解决方法:确保设备周围有足够的通风条件,适当增加散热片或使用外部冷却系统。

    总结和推荐


    综合评估:
    PTN78020系列是一款高性能、高可靠性的宽输入电压范围的开关调节器,适用于多种应用场景。其高效率、宽电压输入范围、丰富的保护功能以及良好的热稳定性,使其成为各类工业和消费级电子设备的理想选择。
    推荐:
    鉴于PTN78020系列出色的性能和广泛的应用范围,强烈推荐在各种需要稳定电源供应的场景中使用。其卓越的表现和全面的支持使得它成为现代电力管理系统不可或缺的一部分。

PTN78020WAS参数

参数
最小输入电压 1V
最大输入电压 9V
同步整流器 -
输出类型 Adjustable
开关频率 300KHZ-1.2MHZ
最小输出电压 2.5V
拓扑 BUCK
输出数量 2
最大输出电压 2.5V~12.6V
功能 -
长*宽*高 38.1mm*22.1mm*9.7mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘
