PTH04000WAST

产品分类: 逆变器
厂牌: TEXAS INSTRUMENTS
产品描述: 3V 5.5V 贴片安装 19.1mm*12.7mm*9.1mm
供应商型号: PTH04000WAST
供应商: 国内现货
标准整包数: 250

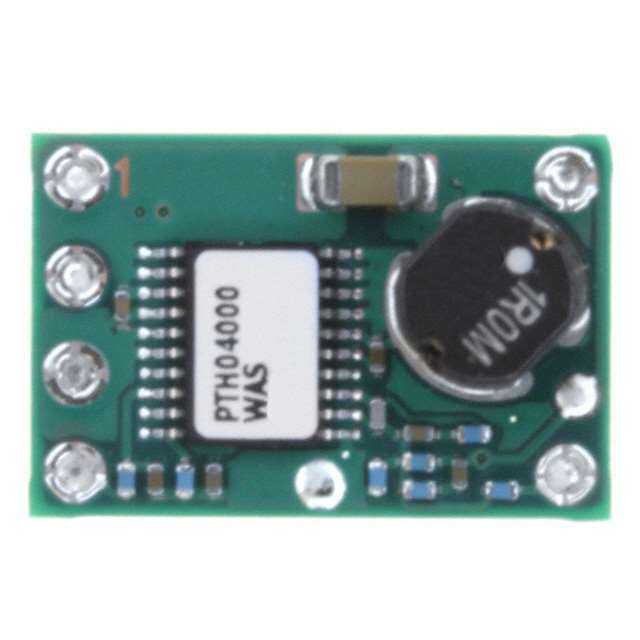

TEXAS INSTRUMENTS 逆变器 PTH04000WAST

PTH04000WAST概述


    产品简介


    PTH04000W 可调开关稳压器
    PTH04000W 是一款高性能、低成本的可调开关稳压器模块,由德州仪器(TI)生产。该模块设计用于负载点(Point-of-Load, POL)应用,广泛应用于电信、仪表及通用电路等领域。PTH04000W 模块通过Auto-Track™时序控制功能简化了电源电压序列化任务,确保了模块之间的协调操作。

    技术参数


    - 输入电压范围:3 V 至 5.5 V(可支持 3.3 V 或 5 V 输入总线)
    - 输出电流:高达 3 A(在 85°C 环境温度下)
    - 效率:最高可达 94%
    - 输出电压调整范围:0.9 V 至 3.6 V
    - 电气特性:包括欠压锁定(UVLO)、抑制控制、过电流保护及过温保护等
    - 封装形式:表面贴装包
    - 工作温度范围:-40°C 至 85°C

    产品特点和优势


    PTH04000W 模块集成了高效能的电源转换技术,能够在宽广的输入电压范围内提供稳定的输出。其小体积、高效率和低成本的特点使得它非常适合于多种应用场合,如通讯设备、测试仪器和高端消费电子产品。此外,该模块还支持Auto-Track™时序控制,简化了多电源模块间的同步操作。

    应用案例和使用建议


    应用案例
    PTH04000W 常见的应用包括通信系统、仪器仪表和高要求的消费电子产品。例如,在移动通信基站中,多个PTH04000W可以协同工作,为各种内部模块供电。
    使用建议
    为了保证最佳的稳定性和响应速度,建议在输入端并联一个47 µF 的陶瓷电容,并靠近模块放置。对于负载瞬态变化敏感的应用,增加外部输出电容(建议 47 µF)有助于改善瞬态响应。同时,选择合适的电阻值以设定所需的输出电压,参见手册中的表1和表2来确定准确的电阻值。

    兼容性和支持


    PTH04000W 支持 TI 的RoHS 和无铅标准,符合UL/IEC/CSA-22.2 60950-1 安全规范。若需了解更多关于输入输出电容的具体选择建议,可参考手册中关于电容器推荐的部分。

    常见问题与解决方案


    - 问:如何设置输出电压?
    - 答:通过连接一个外部电阻至调节针(Pin 5),然后将该电阻接地(Pin 1)即可设置所需输出电压。具体电阻值请参阅手册中提供的标准值表格。
    - 问:如果遇到过电流问题怎么办?
    - 答:该模块内置了过电流保护机制,一旦检测到异常电流会自动恢复。若仍存在问题,检查电路是否有短路情况发生。
    - 问:如何处理电容选择问题?
    - 答:对于输入端电容,建议使用至少47 µF的陶瓷电容,并考虑添加更多电容来降低输入纹波。输出端则建议使用47 µF的铝电解电容。

    总结和推荐


    PTH04000W 是一款性能优异、可靠性高的可调开关稳压器模块。凭借其高效的功率转换能力、宽泛的工作电压范围和紧凑的设计,使其成为现代电子设备的理想选择。如果您正在寻找一种能够满足各种应用需求、并具有高度集成特性的解决方案,那么PTH04000W无疑是您的最佳选择。强烈推荐使用。

PTH04000WAST参数

参数
典型输出电压 -
输出功率 -
最大输入电压 5.5V
最小输入电压 3V
浪涌输出功率 -
AC 插座数量 -
长*宽*高 19.1mm*12.7mm*9.1mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售

PTH04000WAST厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PTH04000WAST数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 逆变器 TEXAS INSTRUMENTS PTH04000WAST PTH04000WAST数据手册

PTH04000WAST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 65.018
500+ ¥ 63.365
750+ ¥ 61.712
库存: 500
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 16254.5
