LMQ66430MC5RXBRQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 2.2MHz Adjustable (Fixed) 1 18V 1V 36V 2.7V 贴片安装,黏合安装
供应商型号: LMQ66430MC5RXBRQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LMQ66430MC5RXBRQ1

LMQ66430MC5RXBRQ1概述


    产品简介


    LMQ664x0-Q1系列是德州仪器(Texas Instruments)推出的一款高性能同步降压直流转换器,专为汽车应用设计。它提供1A、2A和3A三种输出电流版本,采用超小型封装,集成VIN旁路和CBOOT电容器。这些产品能够在2.7V至36V的宽输入电压范围内工作,最高可承受42V的瞬态电压,使其成为先进驾驶员辅助系统(ADAS)、信息娱乐系统、车身电子及照明应用的理想选择。

    技术参数


    - 输入电压范围:2.7V到36V(启动后)
    - 最大输入电压:42V(瞬态)
    - 输出电压:固定3.3V/5V(可调)
    - 输出电流:1A、2A、3A
    - 开关频率:2.2MHz(可选400kHz)
    - 效率:在1mA负载下超过85%

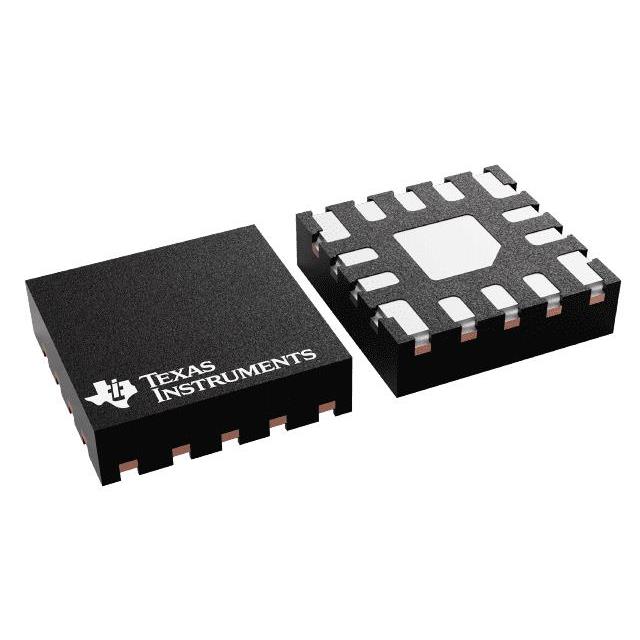

    - 封装尺寸:2.6mm×2.6mm增强型HotRod QFN封装
    - 工作温度范围:-40°C至+150°C

    产品特点和优势


    LMQ664x0-Q1具备多项独特的功能和优势:
    - 功能性安全:文档齐全,能够帮助设计符合功能安全要求的系统。
    - AEC-Q100认证:适用于汽车应用,确保产品满足行业标准。
    - 低EMI:内置旁路和boot电容器,加上双随机频散频谱技术,有效降低电磁干扰。
    - 高效率:低开关节点振铃和低MOSFET导通电阻确保全负载范围内的卓越效率。
    - 小巧封装:集成输入旁路电容和boot电容,减小输入滤波器尺寸,优化布局设计。

    应用案例和使用建议


    应用案例
    LMQ664x0-Q1广泛应用于汽车电子领域,如高级驾驶辅助系统(ADAS)的雷达控制单元、信息娱乐系统和车身电子控制等。例如,在雷达ECU中,LMQ664x0-Q1可以作为稳定的电源供应,确保系统的可靠运行。
    使用建议
    - 在雷达ECU等高频应用中,建议使用2.2MHz开关频率以减少噪声干扰。
    - 对于需要更低功耗的应用,可以利用自动模式和轻载时的频率折叠功能,以达到更好的节能效果。
    - 在PCB布局设计中,应注意信号线和电源线的分离,以减少干扰和噪声。

    兼容性和支持


    LMQ664x0-Q1设计具有广泛的兼容性,可与其他多种汽车电子组件配合使用。德州仪器提供了丰富的技术支持资源,包括文档更新通知、在线论坛和客服支持,以确保用户能够充分利用该产品的全部功能。

    常见问题与解决方案


    1. 问题:在使用过程中,发现转换器发热严重。
    解决方案:检查PCB布局是否合理,确保热管理措施得当。此外,检查输入电压是否超出规定范围。
    2. 问题:无法实现精确的输出电压调节。
    解决方案:检查反馈电阻的连接方式是否正确,参考产品手册中的反馈电阻配置说明进行调整。
    3. 问题:输出电压不稳定。
    解决方案:确认输入电压是否稳定,检查电容器是否正常工作,必要时更换损坏的元件。

    总结和推荐


    综上所述,LMQ664x0-Q1是一款功能强大且性能优异的同步降压转换器,特别适合于汽车电子应用。其高集成度、低EMI、卓越的散热能力和广泛的温度适应性,使其在市场上具有显著的竞争优势。对于需要高效、可靠的电源解决方案的设计工程师而言,LMQ664x0-Q1无疑是一个值得推荐的选择。无论是在高级驾驶辅助系统还是信息娱乐系统中,它都能发挥出色的表现,为用户提供稳定的电源供应。

LMQ66430MC5RXBRQ1参数

参数
最大输出电压 18V
输出类型 Adjustable (Fixed)
输出数量 1
功能 Step-Down
开关频率 2.2MHz
最大输入电压 36V
最小输出电压 1V
同步整流器 Yes
拓扑 Buck
最小输入电压 2.7V
安装方式 贴片安装,黏合安装
包装方式 卷带包装

LMQ66430MC5RXBRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMQ66430MC5RXBRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LMQ66430MC5RXBRQ1 LMQ66430MC5RXBRQ1数据手册

LMQ66430MC5RXBRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
