ISO7730FDBQR

产品分类: 隔离器
厂牌: TEXAS INSTRUMENTS
产品描述: 100 3 SSOP-16 贴片安装,黏合安装
供应商型号: ISO7730FDBQR
供应商: 国内现货
标准整包数: 1000

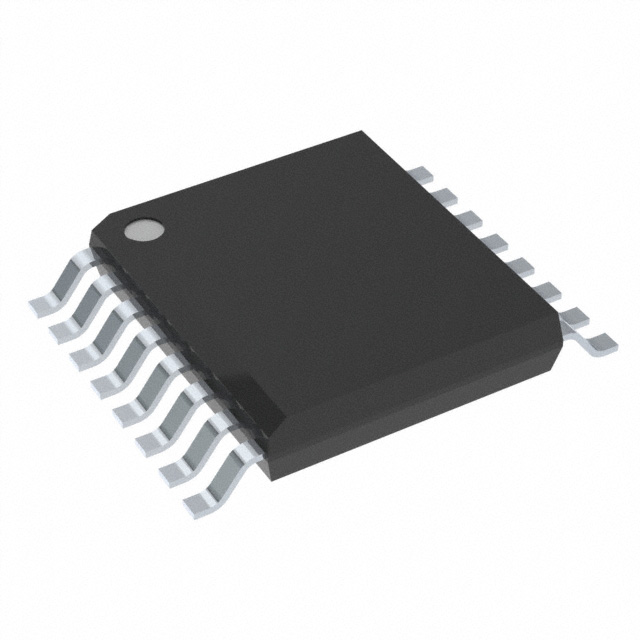

TEXAS INSTRUMENTS 隔离器 ISO7730FDBQR

ISO7730FDBQR概述

    高质量电子元器件技术手册

    产品简介


    ISO7730和ISO7731是德州仪器(TI)生产的高可靠性数字隔离器,专为工业自动化、电机控制、电源、太阳能逆变器和医疗设备等应用设计。这些隔离器采用硅氧化物(SiO2)绝缘层,具有3000VRMS到5000VRMS的绝缘等级,通过多种安全认证。每个隔离通道都由输入缓冲器和输出缓冲器组成,且具备启停功能(Enable),可在多主系统中使用。

    技术参数


    - 信号速率:高达100Mbps
    - 供电范围:2.25V至5.5V
    - 耐压能力:最大重复峰值隔离电压达1414VPK(单重绝缘),瞬态隔离电压最高可达8000VPK
    - 工作温度范围:-55°C至125°C
    - 低功耗:典型情况下每通道1Mbps时仅需1.5mA电流
    - 传播延迟:5V供电时典型值为11ns
    - 共模瞬态抗扰度(CMTI):100kV/μs
    - 封装选项:16引脚宽体SOIC和QSOP

    产品特点和优势


    - 高电磁兼容性:通过了IEC和CISPR的严格电磁兼容性测试,支持ISO标准,确保系统级抗干扰能力。
    - 强化绝缘:符合多个国际安全标准,如VDE, CSA, UL, 和CQC,绝缘寿命超过40年。
    - 多方向通道选择:ISO7730为三个前向通道,ISO7731则提供两个前向通道和一个反向通道,增强了应用灵活性。
    - 低功耗设计:在不同供电条件下都能实现低功耗操作。

    应用案例和使用建议


    ISO773x系列产品可以应用于工业自动化控制、电机驱动、电源管理系统以及医疗设备中。例如,在工业自动化环境中,可以使用ISO7731作为中间隔离器件,以减少接地噪声对系统的影响,增强系统的稳定性和可靠性。设计过程中应注意正确连接去耦电容,以及确保高频率信号线和低频信号线的分离,避免相互干扰。
    典型应用实例:结合TI的混合信号微控制器、RS-485收发器、变压器驱动器和电压调节器,可以构建一个完整的隔离型RS-485通信系统。

    兼容性和支持


    - 兼容性:ISO773x系列可以与各种TI和第三方产品配合使用,如电源管理芯片、微控制器等。
    - 技术支持:TI提供了详尽的技术文档和支持服务,包括设计指南、样片申请等,帮助工程师快速完成设计验证和产品部署。

    常见问题与解决方案


    - 问:如何处理电源失效后的默认输出状态?
    - 答:如果输入电源或信号丢失,ISO773x系列产品会在输出端提供默认逻辑状态。没有后缀F的产品默认输出为高,带后缀F的产品默认输出为低。具体逻辑状态可以通过配置默认选项进行更改。

    总结和推荐


    综上所述,ISO7730和ISO7731是市场上非常优秀的产品,适用于多种需要强电磁兼容性和高隔离性能的应用场合。它们不仅在工业领域有着广泛的应用前景,而且具备高度可靠性和出色的性价比,因此我们强烈推荐使用这些产品。建议在设计时参考TI提供的详细技术资料,并确保遵循良好的布局规范以充分发挥其性能。

ISO7730FDBQR参数

参数
数据速率 100
通道数量 3
通用封装 SSOP-16
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ISO7730FDBQR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ISO7730FDBQR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 隔离器 TEXAS INSTRUMENTS ISO7730FDBQR ISO7730FDBQR数据手册

ISO7730FDBQR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 6.962
2000+ ¥ 6.785
3000+ ¥ 6.608
库存: 281000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 6962
