PC16552DV

产品分类: 通用异步收发器(UART)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.5Mbps 是 否 是 否 30mA 2,DUART 4.5V 5.5V 16B PLCC-44 贴片安装
供应商型号: PC16552DV-ND
供应商: Digi-Key
标准整包数: 1

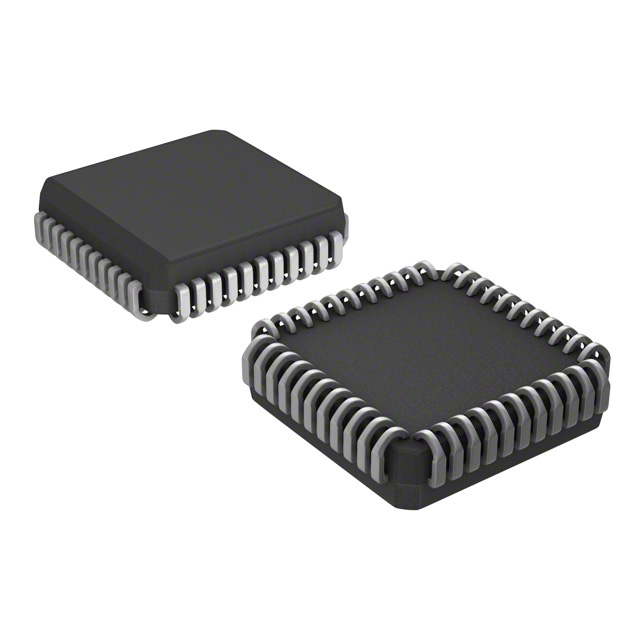

TEXAS INSTRUMENTS 通用异步收发器(UART) PC16552DV

PC16552DV概述

    NS16C552, PC16552D:双路通用异步收发器(UART)技术手册

    产品简介


    NS16C552, PC16552D 是一款高性能的双路通用异步收发器(UART),由 National Semiconductor 公司生产。它提供了两个完全独立的串行通道,除了共享的 CPU 接口和晶体输入外。该器件集成了发射器和接收器 FIFO,能够显著减轻 CPU 的软件负担。主要应用于数据通信、调制解调器、网络设备等领域。

    技术参数


    - 电源电压范围:4.5V 至 5.5V
    - 工作温度范围:-40°C 至 +85°C
    - 时钟频率:最高 24MHz
    - 数据位:5, 6, 7, 8 位可编程
    - 停止位:1, 1/2, 2 位可编程
    - 奇偶校验位:偶、奇或无校验可编程
    - 波特率:1 到 65535 可编程
    - 接收器 FIFO:16 字节缓冲(加上每字节 3 位错误数据)
    - 发送器 FIFO:16 字节缓冲
    - 中断系统:全优先级中断系统
    - 输出驱动:三态 TTL 驱动

    产品特点和优势


    1. 双独立 UART:提供两个完全独立的串行通道。
    2. 软件兼容性:可以运行现有的 16450 和 PC16550D 软件。
    3. 内置 FIFO:每个通道配备 16 字节 FIFO 缓冲,减少中断次数。
    4. 多功能控制:具有丰富的控制功能,包括波特率生成、MODEM 控制、中断管理等。
    5. 故障检测:支持多种错误检测(如虚假起始位检测、断线检测等)。
    6. 高集成度:内部集成多种功能,减少了外部电路的复杂性。

    应用案例和使用建议


    NS16C552, PC16552D 广泛应用于各种数据通信设备中,例如调制解调器、路由器、工业控制系统等。在具体应用中,可以按照以下建议进行优化:
    1. 选择合适的波特率:根据通信距离和速率需求,合理设置波特率。
    2. 配置适当的 FIFO 模式:如果需要高速数据传输,开启 FIFO 模式以减少 CPU 中断次数。
    3. 启用错误检测功能:启用 FIFO 错误检测,确保数据传输的可靠性。

    兼容性和支持


    该产品与现有 16450 和 PC16550D 软件兼容。National Semiconductor 提供了全面的技术支持,包括硬件设计指南、软件开发包和客户服务支持。用户可以通过官方网站获取最新的技术文档和更新。

    常见问题与解决方案


    1. 无法正常初始化:检查电源电压和时钟信号是否正确连接。
    2. 数据传输错误:确保波特率设置正确,检查并配置 FIFO 模式。
    3. 中断不触发:确认中断使能寄存器已正确配置,并且相应的中断信号已经产生。

    总结和推荐


    NS16C552, PC16552D 是一款功能强大且灵活的双路通用异步收发器。其高性能、丰富的控制功能以及良好的软件兼容性使其成为众多数据通信应用的理想选择。强烈推荐在需要高性能数据传输的应用中使用此产品。

PC16552DV参数

参数
FIFO大小 16B
接收器数量 -
支持协议 -
带假起始位检测
带自动流量控制
带 IrDA 编码器/解码器
通道数量 2,DUART
典型供电电流 30mA
收发器数量 -
最小工作供电电压 4.5V
带调制解调器控制
数据速率 1.5Mbps
最大工作供电电压 5.5V
16.66mm(Max)
16.66mm(Max)
4.57mm(Max)~510μm(Min)
通用封装 PLCC-44
安装方式 贴片安装
包装方式 散装,管装

PC16552DV厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PC16552DV数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 通用异步收发器(UART) TEXAS INSTRUMENTS PC16552DV PC16552DV数据手册

PC16552DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
