DS96F172ME/883

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Quad Transmitter RS-422/RS-485 20-Pin CLLCC Tube
供应商型号: DS96F172ME/883
供应商: 云汉优选
标准整包数: 1

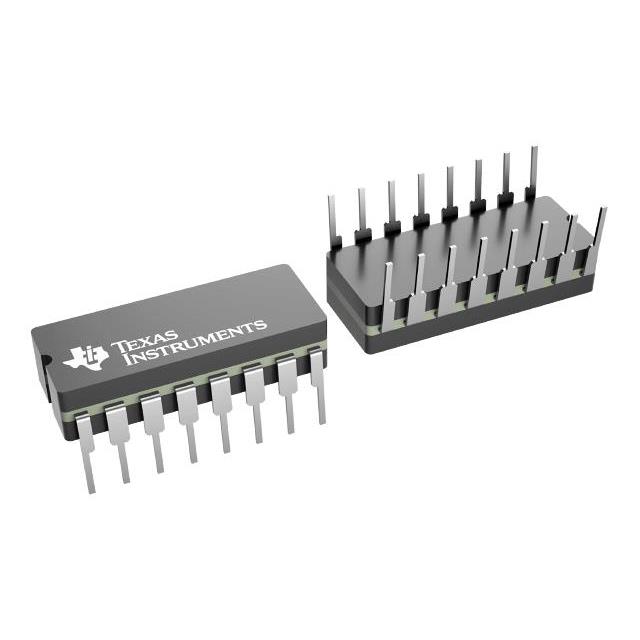

TEXAS INSTRUMENTS 其他接口芯片 DS96F172ME/883

DS96F172ME/883概述


    产品简介


    DS96F172MQML 和 DS96F174MQML 是两款高性能的四通道差分驱动器,专门设计用于符合EIA-485和EIA-422标准。这些器件采用L-FAST技术,可以实现更高的传输速率并减少功耗。它们的主要功能是用于平衡多点总线传输,适用于嘈杂环境中如工业自动化、通信系统和数据采集系统等领域。

    技术参数


    - 输出电压范围:-7.0V 至 +12V
    - 工作电压:单电源+5.0V
    - 传输速率:最高可达15Mbps
    - 电源电流(启用时):50mA
    - 静态电流(禁用时):30mA
    - 热关断保护:提供以防止过载
    - 输入钳位电压:-1.5V
    - 传播延迟时间:最高16ns
    - 短路输出电流:±250mA
    - 温度范围:-55°C 至 +125°C

    产品特点和优势


    1. 高速传输:最高传输速率可达15Mbps,适合高带宽需求的应用。
    2. 低功耗:通过L-FAST技术实现高效能且低功耗。
    3. 广泛的共模电压范围:支持从-7.0V至+12V的共模电压,适用于嘈杂的工业环境。
    4. TRI-STATE输出:提供了灵活的控制方式,便于系统管理和维护。
    5. 热关断保护:确保设备在过载情况下能够安全运行,延长使用寿命。
    6. 兼容性强:与SN75172/174或AM26LS31/MC3487等功能兼容,易于集成到现有系统中。

    应用案例和使用建议


    应用案例
    DS96F172MQML和DS96F174MQML广泛应用于工业自动化、数据通信、楼宇自动化和远程监控系统中。例如,在工厂自动化环境中,这些器件可以用于连接多个传感器和执行器,实现高速的数据交换。
    使用建议
    1. 端接阻抗:建议在总线两端进行端接,以避免反射波干扰信号完整性。
    2. 缩短分支线长度:避免过长的分支线,因为较长的分支线会导致信号衰减。
    3. 合理布局:在电路板上尽量减少电磁干扰源的影响,保持电路设计紧凑。

    兼容性和支持


    - 兼容性:这些器件与多种现有的总线协议兼容,能够方便地集成到各种系统中。
    - 技术支持:德州仪器提供了详尽的技术文档和支持服务,确保用户在使用过程中得到充分的技术指导。

    常见问题与解决方案


    1. 问题:信号传输距离有限。
    - 解决方案:增加终端电阻,或者使用中继器来延长信号传输距离。

    2. 问题:信号质量不佳。
    - 解决方案:检查总线布线,缩短分支线长度,并确保所有设备之间的阻抗匹配。
    3. 问题:无法正常关闭TRI-STATE输出。
    - 解决方案:检查控制逻辑,确认ENABLE引脚正确配置,以避免不必要的开启状态。

    总结和推荐


    DS96F172MQML 和 DS96F174MQML 在高速传输、低功耗、共模电压范围以及热关断保护等方面表现出色。适用于需要高可靠性和稳定性的应用场景。考虑到其广泛的应用范围和易于集成的特点,强烈推荐在相关项目中选用这两款器件。德州仪器提供的优质文档和技术支持进一步增强了其市场竞争力。

DS96F172ME/883参数

参数
长*宽*高 8.89mm*8.89mm*1.76mm
通用封装 LLCC
安装方式 贴片安装
应用等级 军用级
包装方式 散装,管装

DS96F172ME/883厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS96F172ME/883数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS DS96F172ME/883 DS96F172ME/883数据手册

DS96F172ME/883封装设计

查看详情并下载
Symbol
Footprint
3D Model
