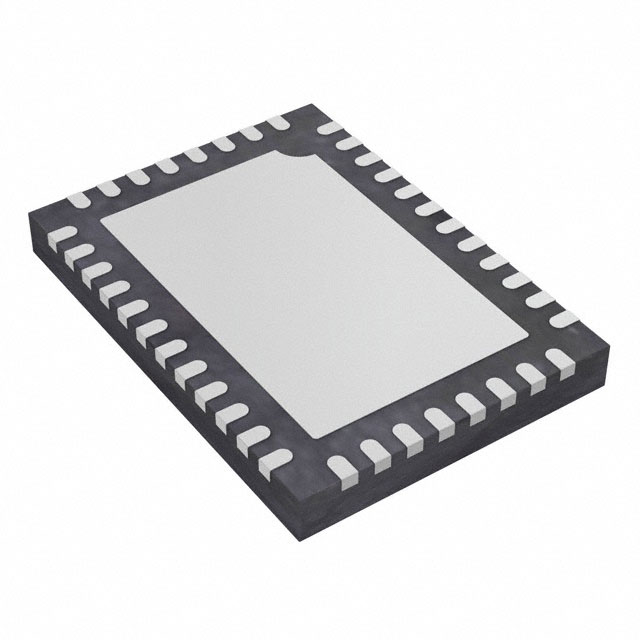

TUSB546A-DCIRNQT

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: High Speed/Super Speed USB Type-C Linear Redriver Crosspoint Switch USB 3.1 3.3V T/R 40-Pin WQFN EP
供应商型号: TUSB546A-DCIRNQT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他接口芯片 TUSB546A-DCIRNQT

TUSB546A-DCIRNQT概述


    产品简介


    产品名称:TUSB546A-DCI USB Type-C™ DP ALT Mode Linear Redriver Crosspoint Switch
    产品类型:这是一款专为USB Type-C接口设计的交叉开关设备,集成了红驱动器和数据路径选择功能。
    主要功能:
    - 支持USB 3.1 Gen1数据传输速率高达5 Gbps。
    - 支持DisplayPort 1.4协议,最高可达8.1 Gbps(HBR3)。
    - 透明化DisplayPort链路训练过程。
    - 超低功耗架构。
    - 自动LFPS去强调控制以满足USB 3.1认证要求。
    应用领域:
    - 平板电脑
    - 笔记本电脑
    - 桌面计算机
    - 扩展坞站

    技术参数


    - USB支持:USB 3.1 Gen1,最高5 Gbps。
    - DisplayPort支持:最高8.1 Gbps。
    - 接口类型:支持4条DisplayPort通道。
    - 电源需求:单3.3V供电。
    - 封装尺寸:4mm x 6mm,0.4mm间距WQFN封装。
    - 工作温度范围:
    - 工业级:-40°C到85°C(TUSB546AI-DCI)
    - 商业级:0°C到70°C(TUSB546A-DCI)

    产品特点和优势


    特点:
    - 具有超低功耗架构,符合USB 3.1认证要求。
    - 线性红驱动器提供高达14dB的均衡能力。
    - 自动LFPS去强调控制,确保信号完整性。
    - 支持GPIO和I2C编程,方便配置。
    优势:
    - 高带宽处理能力,适应各种高速数据传输需求。
    - 适用范围广,适用于多种设备如平板、笔记本等。
    - 工业级和商业级温度范围适应性强,可靠性高。

    应用案例和使用建议


    应用案例:
    TUSB546A-DCI广泛应用于多种计算设备,如平板电脑、笔记本电脑等。它能够有效地提高USB Type-C接口的数据传输效率和稳定性,尤其在连接高性能显示器时表现优异。
    使用建议:
    - 在进行高温环境下的测试时,建议使用散热装置以避免过热损坏。
    - 建议在设计PCB布局时考虑到该芯片的热特性,例如使用大面积接地层来提升散热性能。

    兼容性和支持


    兼容性:
    - 该设备可以无缝集成到现有的Type-C系统中,支持多种标准的USB Type-C接口协议。
    支持:
    - TI公司提供了详尽的技术文档、工具和支持社区,帮助开发者更好地理解和应用该设备。

    常见问题与解决方案


    常见问题:
    1. 设备在高负载下功耗过高。
    2. 接口通信不稳定。
    解决方案:
    1. 检查系统电源供应是否稳定,并根据需要增加散热措施。
    2. 检查I2C和GPIO配置是否正确,确保信号完整。

    总结和推荐


    综合评估:
    TUSB546A-DCI是一款高度集成的USB Type-C DP ALT Mode红驱动器交叉开关设备,具有优秀的性能和广泛的适用性。其超低功耗和自动LFPS去强调功能使其成为许多高性能计算设备的理想选择。
    推荐:
    强烈推荐用于对数据传输速度和稳定性有高要求的应用场合,如高性能笔记本电脑和平板电脑的扩展坞设计。其工业级和商业级的温度适应性也使得它在多种环境下都能稳定运行。

TUSB546A-DCIRNQT参数

参数
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TUSB546A-DCIRNQT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TUSB546A-DCIRNQT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS TUSB546A-DCIRNQT TUSB546A-DCIRNQT数据手册

TUSB546A-DCIRNQT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 26.3258
2000+ ¥ 25.6565
3000+ ¥ 24.9872
库存: 19000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 26325.8
