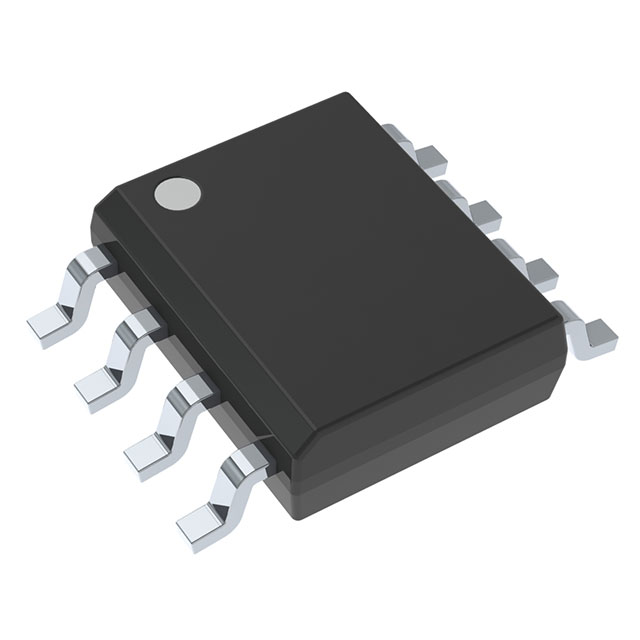

DS90LV027AHM/NOPB

产品分类: LVDS芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 0 2 3V 2ns 3.6V 350MHz(Typ) CMOS,TTL 600Mbps SOIC-8 贴片安装 4.9mm*3.9mm*1.45mm
供应商型号: DS90LV027AHM/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LVDS芯片 DS90LV027AHM/NOPB

DS90LV027AHM/NOPB概述

    # DS90LV027AH 高温低压差分信号双路差分驱动器技术手册

    产品简介


    DS90LV027AH 是一款专为高速数据传输和低功耗设计的双通道低压差分信号(LVDS)驱动器。它能够在宽泛的工作温度范围内提供稳定可靠的数据传输能力,广泛应用于各种高数据速率的应用场景中。此设备支持高达600 Mbps(300MHz)的切换率,采用电流模式驱动器设计,以保持即使在高频情况下也能够保持低功耗。适用于电信、工业自动化、医疗设备及汽车电子等领域。

    技术参数


    电气特性
    - 供电电压:3.0V ~ 3.6V
    - 温度范围:-40°C ~ +125°C
    - 输入电压:-0.3V ~ +3.6V
    - 输出电压:-0.3V ~ +3.9V
    工作环境
    - 工作温度范围:-40°C ~ +125°C
    - 存储温度范围:-65°C ~ +150°C
    - 引脚温度范围(焊接4秒):+260°C
    - 最大封装功率耗散:1190 mW @ +25°C,每升高1°C减少9.5 mW
    绝缘等级
    - HBM ESD 评级:≥ 8kV
    - EIAJ ESD 评级:≥ 1000V
    - CDM ESD 评级:≥ 1000V
    - IEC ESD 评级:≥ 4kV
    性能参数
    - 差分输出电压(VOD):250 mV ~ 450 mV
    - 偏移电压(VOS):1.125V ~ 1.375V
    - 传播延迟时间(tPHLD 和 tPLHD):0.3 ns ~ 2.0 ns
    - 差分通道到通道偏差(tSKD2):0 ns ~ 0.8 ns
    - 最大工作频率(fMAX):350 MHz

    产品特点和优势


    DS90LV027AH的主要优势在于其优异的高数据传输能力和低功耗设计。该芯片能够在广泛的温度范围内正常工作,具备出色的电气特性和可靠性。其关键功能包括:
    - 宽广的工作温度范围(-40°C至+125°C)
    - 支持高达600 Mbps(300MHz)的数据传输率
    - 典型的0.3 ns的差分偏移和0.7 ns的最大差分偏移
    - 低功耗设计,静态条件下仅需46 mW
    - 电流模式驱动设计,确保低功耗和短路故障电流最小化

    应用案例和使用建议


    DS90LV027AH适用于多种高速数据传输场景,例如:
    - 电信基础设施:高速光纤通信系统中的时钟和数据传输
    - 工业自动化:机器人控制系统和工业传感器网络
    - 医疗设备:高速图像传输和实时监测系统
    - 汽车电子:车载信息娱乐系统和高级驾驶辅助系统
    使用建议:
    - 在设计电路板布局时,采用其流线型设计,简化PCB布局。
    - 确保适当的电源滤波和旁路电容以降低噪声。
    - 在安装过程中确保静电防护,避免对芯片的损伤。

    兼容性和支持


    DS90LV027AH可以与同系列的DS90LV028AH双通道接收器一起使用,以构建一个完整的高数据速率点对点LVDS接口。TI公司提供了详尽的技术支持和文档资源,帮助用户解决使用过程中的问题。此外,制造商还提供了一定程度的样品和测试支持,以加速开发周期。

    常见问题与解决方案


    1. 问题:如何判断ESD防护是否充分?
    - 解决方案: 严格遵循制造商建议的存储和处理方法。在未连接电路板之前,应将引脚短接或将设备放置在导电泡沫中以防止静电损坏。
    2. 问题:如何保证设备的长期稳定性?
    - 解决方案: 确保设备在额定温度和电压范围内运行。进行适当的散热管理以避免过热导致的性能下降。
    3. 问题:在高温环境下使用时,如何优化性能?
    - 解决方案: 使用高效的散热片和空气流通来保持设备工作温度低于最大值。同时确保良好的电源和接地设计以减少噪声干扰。

    总结和推荐


    综上所述,DS90LV027AH是一款高性能的LVDS驱动器,具有出色的稳定性和广泛的应用范围。无论是用于电信、工业自动化还是汽车电子,它都能提供高效可靠的解决方案。我们强烈推荐在需要高速、高可靠性的应用场景中使用DS90LV07AH。对于需要进行高速数据传输的设计工程师来说,这无疑是一个值得考虑的优质选择。

DS90LV027AHM/NOPB参数

参数
输出信号类型 -
差分输入低阈值电压 -
最小工作频率 -
驱动器数 2
最小工作供电电压 3V
输入信号类型 CMOS,TTL
数据速率 600Mbps
最大工作频率 350MHz(Typ)
差分输入高阈值电压 -
典型供电电流 -
最大传输延迟时间 2ns
最大工作供电电压 3.6V
长*宽*高 4.9mm*3.9mm*1.45mm
通用封装 SOIC-8
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 管装
