首页  >  产品百科  >  TSB41AB1PHPG4

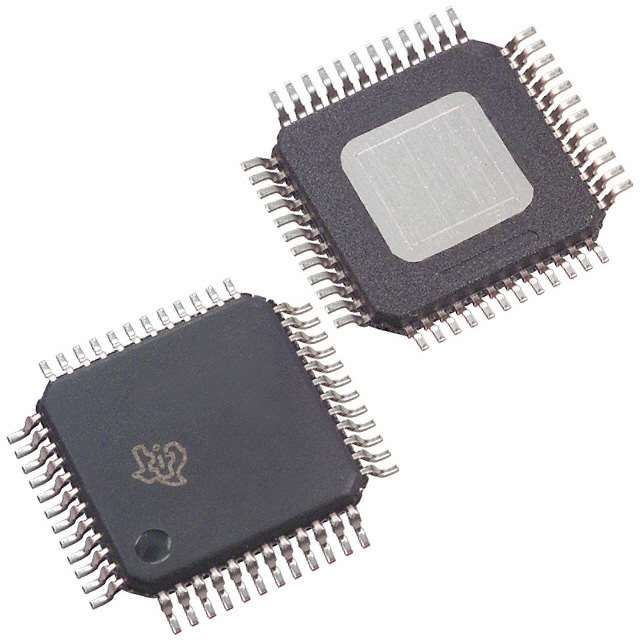

TSB41AB1PHPG4

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: UNP-TSB41AB1PHPG4
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 TSB41AB1PHPG4

TSB41AB1PHPG4概述


    产品简介


    产品名称:TSB41AB1
    产品类型:IEEE 1394网络接口芯片(也称为FireWire/i.LINK)
    主要功能:TSB41AB1是一种单端口节点,设计用于实现电缆型IEEE 1394网络的数字和模拟收发器功能。它通过一个差分线收发器提供物理层接口,支持高速串行通信。
    应用领域:广泛应用于多媒体设备、数字视频设备、计算机外设等领域,如相机、硬盘驱动器、打印机等需要高速数据传输的场合。

    技术参数


    - 传输速度:支持100/200/400兆位每秒(Mbps)
    - 工作电压:单3.3V供电
    - 参考时钟:外部24.576MHz晶振,可选内部振荡器
    - 电源管理:自动进入低功耗模式(包括睡眠模式)
    - 接口标准:完全符合IEEE 1394-1995及IEEE 1394a-2000标准
    - 封装类型:24.576MHz晶振,低功耗设计,适用于电池供电设备

    产品特点和优势


    - 高可靠性:完全符合OpenHCI要求,且支持S100/S200/S400速度。
    - 灵活性:支持多种通信协议(如FireWire和i.LINK)并与其他标准兼容。
    - 超低功耗:具备出色的电源管理功能,特别是在睡眠模式下。
    - 高速通信:通过内置PLL提供所需的393.216MHz参考信号,确保高速数据传输。
    - 易用性:通过简单的接口与链接层控制器(如TSB12LV21)连接,易于集成到现有系统中。

    应用案例和使用建议


    应用案例:
    - 视频传输:TSB41AB1在高清视频流传输中表现出色,可用于将摄像机连接到电脑或其他设备。
    - 外设连接:例如将硬盘驱动器、打印机等设备接入USB替代的高速串行总线。
    使用建议:
    - 电源管理:确保设备正确配置电源管理设置,充分利用低功耗模式,延长电池寿命。
    - 硬件连接:确保在电路设计中正确连接TPA和TPB接口,以获得最佳的信号完整性。

    兼容性和支持


    兼容性:
    - 兼容性:TSB41AB1完全兼容IEEE 1394-1995及IEEE 1394a-2000标准,可以与FireWire和i.LINK实施方式互操作。
    - 其他电子元器件:可与TI提供的各种接口隔离方案兼容,例如通过3.3V接口进行低功耗设计。
    支持:
    - 技术支持:德州仪器(TI)提供了详尽的技术文档和支持服务,以帮助用户更好地理解和使用TSB41AB1。
    - 维护信息:文档中包含了详细的故障排查指南,便于用户在遇到问题时快速解决问题。

    常见问题与解决方案


    1. 问题:设备在休眠状态下无法正常唤醒。
    - 解决方案:确保正确配置LPS终端的逻辑电平,确认C/LKON信号的正确设置。
    2. 问题:无法通过电缆进行有效数据传输。
    - 解决方案:检查连接的电缆和接插件是否正确,确认所有端口的电源状态。
    3. 问题:系统初始化失败。
    - 解决方案:重新配置系统设置,确保外部时钟源或晶振已正确连接,并检查所有相关终端的电平状态。

    总结和推荐


    总结:TSB41AB1是一款高效能、低功耗的单端口节点设备,适用于各种高速数据传输需求,尤其是在需要低功耗解决方案的应用场合。它的高度兼容性和优秀的电源管理能力使其在市场上具有很强的竞争优势。
    推荐:强烈推荐在需要高速数据传输的设备中使用TSB41AB1,特别是那些对功耗敏感的应用场景,如移动设备、便携式存储设备等。同时,考虑到其全面的技术支持和详细的文档资料,用户可以轻松集成并有效使用该产品。

TSB41AB1PHPG4参数

参数
7.2mm(Max)
7.2mm(Max)
1.05mm(Max)
通用封装 HTQFP-48
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 散装,托盘

TSB41AB1PHPG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TSB41AB1PHPG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS TSB41AB1PHPG4 TSB41AB1PHPG4数据手册

TSB41AB1PHPG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
