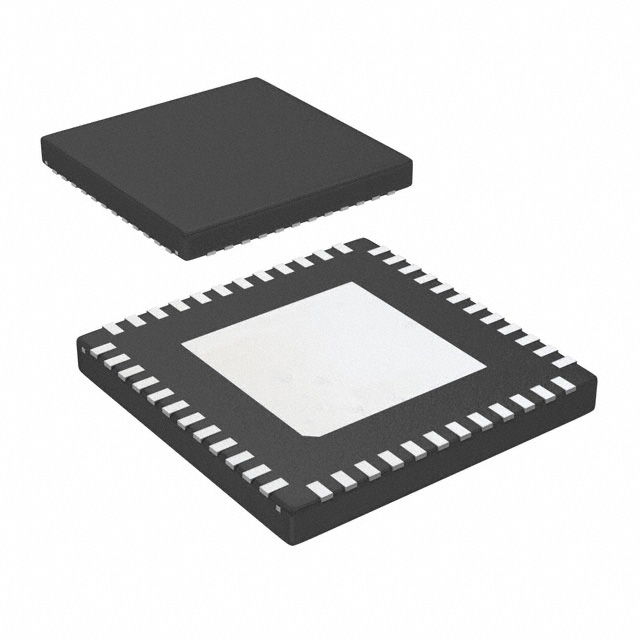

DS42MB200TSQ/NOPB

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Dual 4.25 Gbps 2:1/1:2 CML Mux/Buffer with Transmit Pre- Emphasis and Receive Equalization
供应商型号: DS42MB200TSQ/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他接口芯片 DS42MB200TSQ/NOPB

DS42MB200TSQ/NOPB概述

    DS42MB200 双 4.25 Gbps 2:1/1:2 CML 多路复用器/缓冲器

    产品简介


    DS42MB200 是一款双通道信号调理 2:1 多路复用器及 1:2 分配缓冲器,专为背板冗余应用而设计。它能够通过内置的信号处理功能,包括输入均衡和可编程输出预加重,支持高达 4.25 Gbps 的数据传输速率。此产品特别适用于背板驱动或电缆驱动、冗余和信号调理的应用场景。

    技术参数


    - 工作频率:1-4.25 Gbps
    - 电源电压:3.3V ± 5%
    - 数据路径:全差分
    - 输入均衡:固定
    - 输出预加重:可编程,4 个选择步骤
    - 控制接口:3.3V LVCMOS
    - 开关模式:独立控制线侧和开关侧驱动器
    - 工作温度范围:-40°C 至 +85°C
    - 封装:无铅 WQFN-48(7mm x 7mm x 0.8mm,0.5mm 引脚间距)
    - 内部分流电阻:所有接收端内部为 100Ω,所有驱动端内部为 50Ω
    - 封装引脚数:48 引脚

    产品特点和优势


    1. 多模式功能:集成了 2:1 和 1:2 模式,可以灵活地在不同应用场景下切换。
    2. 可编程输出预加重:提供四个选择步骤(0, -3, -6, -9 dB),以补偿不同长度的背板传输损耗。
    3. 内部分流电阻:减少了外部组件的需求,简化了设计。
    4. 宽工作温度范围:-40°C 到 +85°C,适用于各种工业环境。
    5. 紧凑封装:采用 48 引脚 WQFN 封装,便于集成到小型设备中。

    应用案例和使用建议


    应用场景:
    - 背板冗余系统:通过双通道设计确保信号的可靠传输。
    - XAUI 接口:支持高达 4.25 Gbps 的高速数据传输。
    - 工业控制和通信设备:高可靠性要求下的关键信号路由和缓冲。
    使用建议:
    - 热管理:使用至少 4 个通孔连接到接地平面,降低热阻并提高热性能。
    - 电磁兼容性:使用屏蔽和低电感路径连接电源和接地,减少电磁干扰。

    兼容性和支持


    DS42MB200 可以直接兼容大多数差分信号标准,如 LVDS、LVPECL 和 CML。厂商提供了详细的技术文档和测试指南,支持工厂测试和生产调试。此外,该产品符合业界标准,具备完善的保修和售后支持。

    常见问题与解决方案


    1. 问题:背板长度变化导致信号质量下降。
    解决方案:调整输出预加重设置以适应不同的传输损耗。

    2. 问题:电磁干扰导致误码率上升。
    解决方案:使用屏蔽线缆和优化电路板布局,减少外部电磁干扰。

    3. 问题:设备工作温度超出规定范围。
    解决方案:采取适当的散热措施,如加装散热片或散热风扇。

    总结和推荐


    综上所述,DS42MB200 是一款高性能的信号调理多路复用器和缓冲器,具备多种应用领域的优势。特别是其可编程的预加重功能,使它在不同长度的背板应用中表现出色。鉴于其紧凑的封装、广泛的温度适应性以及强大的信号调理能力,强烈推荐在需要高可靠性和高带宽传输的应用场景中使用。

DS42MB200TSQ/NOPB参数

参数
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
