DS90CF364AMTDX/NOPB

产品分类: LVDS芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 3 21 Driver 3V 3.6V CMOS,TTL -0.1V 100mV 1.3Gbps TSSOP-48 贴片安装,黏合安装 12.5mm*6.1mm*900μm
供应商型号: DS90CF364AMTDX/NOPB
供应商: 国内现货
标准整包数: 1000

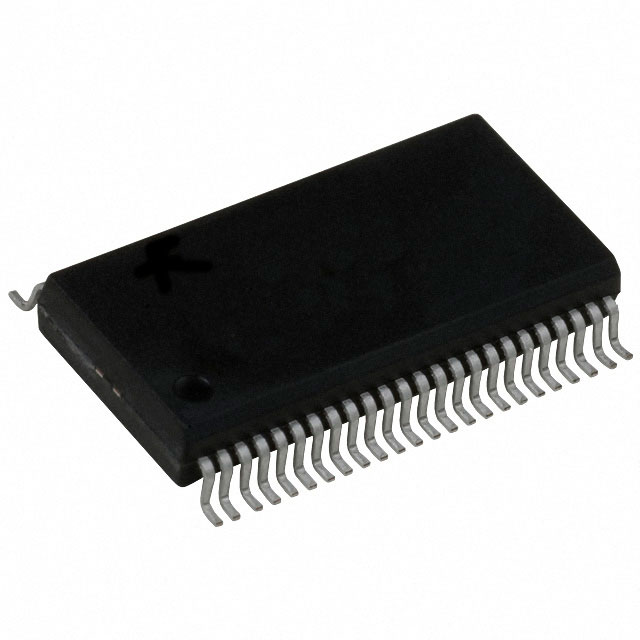

TEXAS INSTRUMENTS LVDS芯片 DS90CF364AMTDX/NOPB

DS90CF364AMTDX/NOPB概述

    # 高品质电子元器件技术手册:DS90CF364A与DS90CF384A

    产品简介


    DS90CF364A 和 DS90CF384A 是由德州仪器(TI)生产的高性能LVDS接收器,适用于24位和18位平板显示(FPD)链路。这些器件主要用于连接低电压差分信号(LVDS)的数据流到并行CMOS/TTL数据输出,最高可达1.8 Gbps(227 MB/s)的传输速率。DS90CF384A特别适合用于需要高带宽应用的显示器,如VGA、SVGA、XGA和双像素SXGA。这些接收器设计紧凑,采用低功耗技术,以适应现代电子设备对效率和小型化的追求。

    技术参数


    主要规格:
    - 支持的时钟频率:20 MHz 至 65 MHz
    - 输入数据率:
    - DS90CF384A:高达1.8 Gbps(227 MB/s)
    - DS90CF364A:高达1.3 Gbps(170 MB/s)
    - 电源电压范围:3.0 V 至 3.6 V
    - 最大接收功率消耗:
    - DS90CF384A:105 mA (65 MHz)
    - DS90CF364A:90 mA (65 MHz)
    - 电源噪声电压:≤100 mV峰峰值
    - 工作温度范围:-10°C 至 +70°C
    性能参数:
    - 输入差分阈值:高阈值 +100 mV,低阈值 -100 mV
    - 输入电流:±10 μA
    - 接收器供电电流(典型值):
    - DS90CF384A:65 mA (65 MHz)
    - DS90CF364A:55 mA (65 MHz)
    工作环境:
    - 存储温度:-65°C 至 +150°C
    - 封装形式:
    - DS90CF384A:56引脚TSSOP
    - DS90CF364A:48引脚TSSOP

    产品特点和优势


    1. 最佳设置和保持时间:在接收器输出端具有业内领先的设置和保持时间,确保了数据传输的稳定性。
    2. 低功耗:在典型工作条件下,功耗低于142 mW(65 MHz时),远低于同类产品。
    3. 宽数据有效窗口:在不同类型的LVDS发射器下都能提供更宽的数据有效时间,从而提高了可靠性和容错性。
    4. 相位锁定环无需外部组件:内置PLL,简化了电路设计,减少了外部元器件的需求。

    应用案例和使用建议


    应用案例:
    1. 高清显示器:广泛应用于VGA、SVGA、XGA及双像素SXGA显示屏。
    2. 工业监控系统:利用其高带宽、低功耗和低延迟特性,在实时视频传输中发挥重要作用。
    使用建议:
    - 确保电源噪声在规定范围内,避免干扰。
    - 在高频应用中,建议在靠近芯片处增加旁路电容,以减少电源纹波。
    - 在安装时,考虑布局以减少EMI问题,特别是对于高密度设计。

    兼容性和支持


    - DS90CF384A和DS90CF364A均符合TIA/EIA-644 LVDS标准,确保与大多数现有系统的兼容性。
    - 厂商提供详细的技术文档和支持服务,包括样本测试、故障排查指南和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 功耗过高 | 检查电源电压和电流是否超出规格;确认负载状态,必要时更换更高效的负载。 |
    | 数据传输不稳定 | 确认所有接地线连接正确且稳固;检查信号路径的长度,适当缩短以减少延迟。 |
    | 接收器输出低 | 检查电源状态,确保电源正常;若为电源控制针脚问题,尝试调整针脚状态。 |

    总结和推荐


    DS90CF364A 和 DS90CF384A 在性能上达到了业内领先水平,非常适合用于各种显示应用,尤其是在需要高带宽和低功耗的场合。其紧凑的封装和易于集成的特点使其成为众多设计师的理想选择。总的来说,强烈推荐在需要高可靠性、高效能的数据转换器设计中选用这些器件。

DS90CF364AMTDX/NOPB参数

参数
最大传输延迟时间 -
差分输入高阈值电压 100mV
最小工作供电电压 3V
最大工作频率 -
输入信号类型 CMOS,TTL
典型供电电流 -
输出信号类型 -
差分输入低阈值电压 -0.1V
最小工作频率 -
驱动器数 21 Driver
接收器数量 3
数据速率 1.3Gbps
最大工作供电电压 3.6V
长*宽*高 12.5mm*6.1mm*900μm
通用封装 TSSOP-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DS90CF364AMTDX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS90CF364AMTDX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LVDS芯片 TEXAS INSTRUMENTS DS90CF364AMTDX/NOPB DS90CF364AMTDX/NOPB数据手册

DS90CF364AMTDX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 15.281
2000+ ¥ 14.8925
3000+ ¥ 14.504
库存: 33000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 15281
