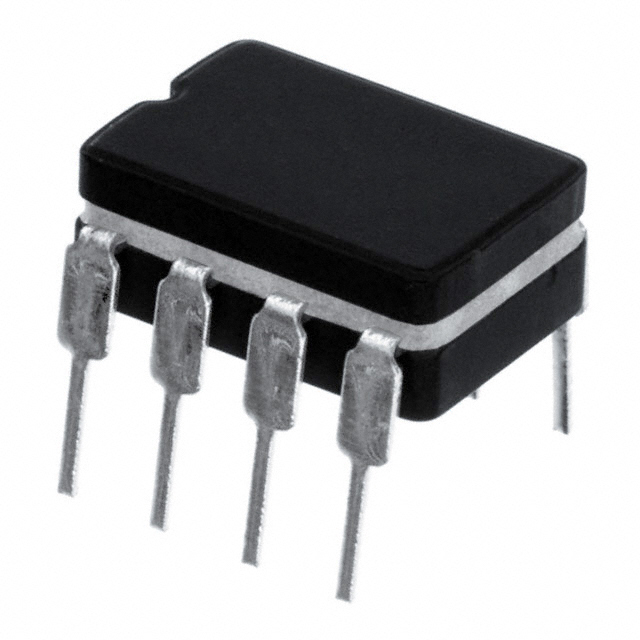

DS16F95J

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Single Transmitter/Receiver RS-422/RS-485 8-Pin CDIP Rail
供应商型号: DS16F95J-ND
供应商: Digi-Key
标准整包数: 80
TEXAS INSTRUMENTS 其他接口芯片 DS16F95J

DS16F95J概述


    产品简介


    DS16F95 和 DS36F95 EIA-485/EIA-422A 差分总线收发器
    DS16F95 和 DS36F95 是由 National Semiconductor 公司设计的单芯片集成电路,用于平衡多点总线传输线上的双向数据通信。这两种型号符合 EIA-485 和 EIA-422A 标准,广泛应用于工业控制、网络通信及数据采集等领域。

    技术参数


    - 标准合规性:符合 EIA-485 和 EIA-422A 标准,同时满足 SCSI-1(5 MHz)规格。
    - 供电电压:单个 5.0V 电源供电。
    - 输入/输出范围:具有宽广的正负输入/输出总线电压范围。
    - 热关断保护:具备过热保护功能,确保在异常条件下安全运行。
    - 电流限制:差分驱动器具备正负电流限制功能。
    - 输入电阻:高阻抗接收器输入,保证信号质量。
    - 迟滞电压:接收器输入迟滞电压为 50 mV 典型值。
    - 工作温度范围:
    - DS36F95:0°C 至 +70°C。
    - DS16F95:−55°C 至 +125°C。
    - 最大供电电流:
    - DS16F95:无负载时 28 mA。
    - DS36F95:无负载时 25 mA。

    产品特点和优势


    1. 高速度低功耗:采用 L-FAST 双极技术,实现更高的速度和更低的电流消耗。
    2. 宽泛的工作温度范围:军用温度范围可达 −55°C 至 +125°C。
    3. 多功能性:适用于多种传输线应用,支持 SCSI-1 标准,适用于 5 MHz 频率。
    4. 高可靠性:具有电流限制和热关断保护,确保在故障条件下的稳定性。
    5. 兼容性强:Pin 兼容其他型号如 DS3695 和 SN75176A。

    应用案例和使用建议


    应用案例:DS16F95 和 DS36F95 常见于工业自动化系统中的分布式控制系统,如工厂自动生产线和远程监控系统。这些设备在严苛环境中表现出色,尤其是在存在高噪声干扰的情况下。
    使用建议:
    1. 总线末端应进行匹配阻抗终止,典型值为 120Ω。
    2. 避免长分支线路,以减少信号反射和干扰。

    兼容性和支持


    这两种型号的 IC 提供了广泛的封装选项,包括 DIP(J)、SOIC(M)、LCC(E)和 Flatpak(W),方便在不同应用场景中选择合适的封装。National Semiconductor 提供了详尽的技术支持和文档资源,确保客户能够有效使用和维护这些设备。

    常见问题与解决方案


    1. 问题:供电电压超出推荐范围。
    解决方案:请确保使用额定的 5.0V 电源供电,如果需要更大的电压范围,请联系技术支持。
    2. 问题:信号传输距离过长,导致信号衰减严重。
    解决方案:在总线末端添加终端电阻,并尽量缩短分支线路长度。

    总结和推荐


    DS16F95 和 DS36F95 在工业应用中表现优异,特别适合于要求高性能、宽温范围和高可靠性的场合。它们提供了出色的性价比,且具备多种封装选项和详细的支持资料,是工业通信领域的理想选择。因此,强烈推荐这些设备给需要稳定和高性能通信解决方案的工程师们。

DS16F95J参数

参数
10.16mm(Max)
7.87mm(Max)
4.57mm(Max)
通用封装 CDIP-8
安装方式 通孔安装
应用等级 军用级
零件状态 停产
包装方式 管装

DS16F95J厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS16F95J数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS DS16F95J DS16F95J数据手册

DS16F95J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
80+ $ 7.8957 ¥ 66.077
库存: 0
起订量: 80 增量: 1
交货地:
最小起订量为:80
合计: ¥ 0
直接购买
加入购物车
