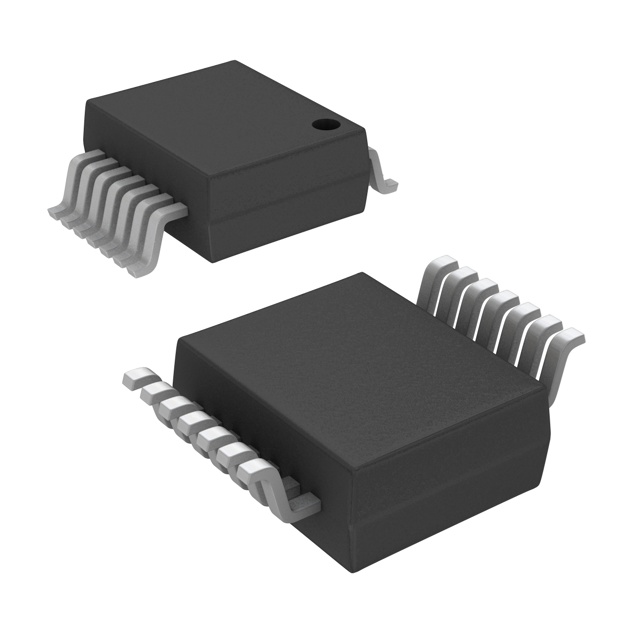

PCA9538DGVR

产品分类: I/O扩展器
厂牌: TEXAS INSTRUMENTS
产品描述: 10mA 25mA I2C,SMBus 8 2.3V 5.5V 400KHz 是 TVSOP-16 贴片安装,黏合安装
供应商型号: PCA9538DGVR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS I/O扩展器 PCA9538DGVR

PCA9538DGVR概述


    产品简介


    PCA9538是一款远程8位I²C和SMBus低功耗输入输出扩展器,具备中断输出、复位和配置寄存器等功能。它适用于微控制器家族的各种应用,特别是需要通用远程I/O扩展的场合。这款扩展器通过两线双向总线(I²C)接口进行通信,支持2.3V至5.5V的供电电压范围。主要应用领域包括工业自动化、汽车电子系统和智能家居设备等。

    技术参数


    主要技术规格
    - 低待机电流消耗: 最大1μA
    - 工作电源电压范围: 2.3V至5.5V
    - 最大I/O电流: 输出高电流为-50mA,输出低电流为50mA
    - 总I/O电流限制: 25mA/通道,P端口(P7-P0)的最大电流限制为200mA
    - I²C时钟频率: 标准模式下最高100kHz,快速模式下最高400kHz
    - 热阻: DB包为82°C/W,DBQ包为90°C/W,DGV包为86°C/W
    支持的电气特性
    - 输入电压范围: -0.5V至6V
    - 输出电压范围: -0.5V至6V
    - 输入电流: 高于-20mA
    - 输出电流: 高于-50mA
    工作环境
    - 存储温度范围: -65°C至150°C
    - 工作温度范围: -40°C至85°C

    产品特点和优势


    PCA9538的主要优势在于其低功耗特性,以及高电流驱动能力,可以轻松驱动LED等负载。此外,它具备4个硬件地址引脚,允许最多四个设备共享同一I²C总线或SMBus。配置寄存器允许系统主控器灵活设置I/O口为输入或输出,而复位功能保证了系统的可靠运行。

    应用案例和使用建议


    应用案例
    PCA9538常用于工业自动化控制系统中,例如传感器信号采集和控制系统状态指示。具体来说,它可以用于连接多个传感器并监控其状态,同时提供一个中央处理器接口。
    使用建议
    在设计时应注意正确配置A0和A1引脚以编程固定I²C地址。在实际应用中,确保每个I/O通道的电流不超过规定的最大值,以免损坏器件。建议使用拉高电阻来连接INT和RESET引脚以避免意外重置或中断。

    兼容性和支持


    PCA9538具有良好的兼容性,能够与各种微控制器无缝集成。TI公司提供了详细的文档和支持服务,包括开发工具、软件包和技术支持社区。此外,对于潜在的安全问题,产品附带了大量的安全保护措施,如超过JESD 78标准的闩锁性能,以及超标的ESD防护性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法通过I²C总线读写寄存器 | 确认引脚配置正确,检查上拉电阻是否正确安装 |
    | 设备无响应 | 检查电源电压是否在规定范围内 |
    | 设备电流过高 | 确保每个I/O通道不超过其额定电流 |

    总结和推荐


    PCA9538是一款功能强大且易于使用的I²C/SMBus扩展器,适用于多种应用场景。它具有低功耗、高电流驱动能力和良好的可靠性,特别适合需要多个传感器或控制输出的应用场景。尽管价格略高于同类产品,但其卓越的功能特性和可靠性使其成为高性能应用的理想选择。我们强烈推荐使用PCA9538来构建您的下一个项目。

PCA9538DGVR参数

参数
最大工作供电电压 5.5V
最大时钟频率 400KHz
最小工作供电电压 2.3V
中断输出
灌电流 25mA
典型供电电流 -
I/O数量 8
拉电流 10mA
支持协议 I2C,SMBus
3.7mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TVSOP-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
