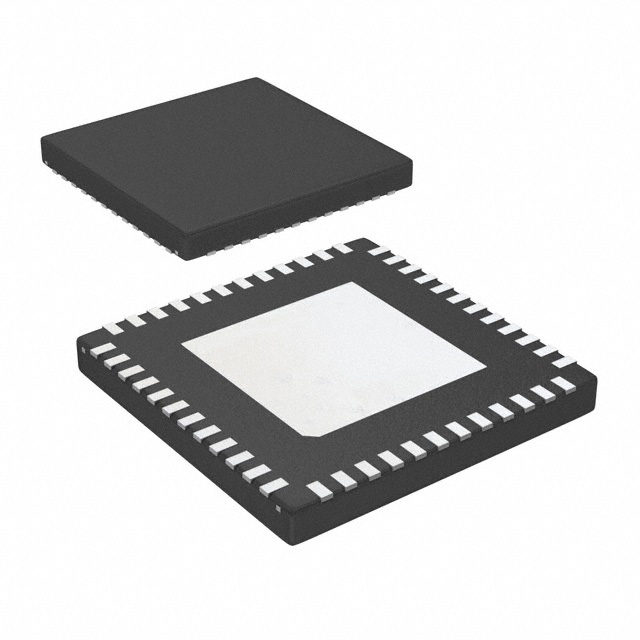

DS99R106SQX/NOPB

产品分类: 串行器/解串器
厂牌: TEXAS INSTRUMENTS
产品描述: LVCMOS 1 3V 3.6V FPD-Link II,LVDS 960Mbps WQFN-48 贴片安装,黏合安装
供应商型号: DS99R106SQX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 串行器/解串器 DS99R106SQX/NOPB

DS99R106SQX/NOPB概述

    DS99R105/DS99R106 3-40MHz DC-Balanced 24-Bit LVDS Serializer and Deserializer

    1. 产品简介


    DS99R105/DS99R106芯片组 是一款用于高可靠性串行传输的高性能电子元器件。该芯片组主要用于将24位并行总线(3-40MHz时钟嵌入和直流平衡)转换为完全透明的数据/控制LVDS串行流,并在传输过程中嵌入时钟信息。该芯片组具备LVDS信号处理能力,在高速I/O上实现低功耗和低噪声的传输环境。适用于各种工业控制、通信和计算机系统中的数据传输场景。

    2. 技术参数


    主要技术规格 如下:
    - 输入输出频率范围:3 MHz至40 MHz
    - 供电电压范围:3.0V至3.6V
    - 工作温度范围:0°C至+70°C
    - 封装类型:48-Pin TQFP 和 48-Pin WQFN
    - 内部结构:包含串行化器(DS99R105)和解串行器(DS99R106),支持时钟嵌入、数据锁定、预加重等功能
    - LVDS输出差分电压:450 mV 至 750 mV(未加预加重)
    - 耐压:LVCMOS输入电压为-0.3V到(VDD+0.3V),LVDS驱动输出电压为-0.3V到3.9V
    - ESD防护等级:HBM ≥±8 kV
    电气特性
    - 输入高电平电压 (VIH):2.0V至VDD
    - 输入低电平电压 (VIL):0.8V至GND
    - 输出高电平电压 (VOH):2.3V至VDD
    - 输出低电平电压 (VOL):0.33V至0.5V
    电源电流
    - 串行器电源电流 (IDDT):40 mA至90 mA(根据不同的VODSEL和预加重设置)
    - 解串行器电源电流 (IDDR):90 mA至95 mA(加载电容8 pF)

    3. 产品特点和优势


    - 数据完整性:内置时钟恢复电路(CDR),确保接收端数据完整性,且无需外部参考时钟。
    - 低EMI和SSO影响:采用渐进式开启(PTO)LVCMOS输出,有效降低EMI并减少同步切换输出(SSO)效应。
    - 高灵活性:用户可选的时钟边沿对齐,并支持热插拔应用。
    - 优化设计:包含内部直流平衡编码/解码器,支持AC耦合接口,无需额外的连接器。

    4. 应用案例和使用建议


    - 工业控制系统:适用于需要长距离传输且保持高数据完整性的工业自动化系统。
    - 数据中心:在数据中心内实现高速数据传输,适用于高性能计算环境。
    - 医疗设备:由于其良好的信号稳定性和抗噪性能,适用于医疗设备中的数据传输。
    使用建议:
    - 在使用过程中需确保供电电压稳定,并在高温环境下加强散热措施以避免热失控。
    - 确保输入数据频率在3 MHz至40 MHz范围内,避免频率过高导致信号失真。

    5. 兼容性和支持


    - 兼容性:DS99R105/DS99R106芯片组支持LVDS信号标准,可以方便地与其他LVDS接口的设备进行集成。
    - 技术支持:德州仪器提供详细的技术文档和官方支持,帮助用户解决在使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:电源电压超出推荐范围。
    - 解决方案:检查电源模块是否正常工作,并调整供电电压至推荐范围。
    - 问题2:数据传输不稳定。
    - 解决方案:检查连接线缆是否损坏或接触不良,同时确认数据传输频率是否在3 MHz至40 MHz范围内。
    - 问题3:出现信号抖动。
    - 解决方案:检查时钟源是否稳定,适当增加预加重以改善信号质量。

    7. 总结和推荐


    总结:DS99R105/DS99R106是一款高度可靠且功能强大的24位LVDS串行器/解串行器,特别适用于工业控制、数据中心及医疗设备等领域的高要求应用场景。其卓越的抗干扰能力和灵活的应用选项使其在市场上具有显著的竞争力。
    推荐:鉴于其出色的性能和广泛的应用领域,强烈推荐使用DS99R105/DS99R106芯片组。无论是对于开发新产品还是改进现有系统,它都是一个非常理想的选择。

DS99R106SQX/NOPB参数

参数
数据速率 960Mbps
输入数量 1
输入信号类型 FPD-Link II,LVDS
输出数量 -
输出信号类型 LVCMOS
典型供电电流 -
最大工作供电电压 3.6V
最小工作供电电压 3V
通用封装 WQFN-48
安装方式 贴片安装,黏合安装
应用等级 商业级
零件状态 在售
包装方式 散装,卷带包装
