PCA9548APWRG4

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: I2C Bus Switch 1-Element 8-IN 24-Pin TSSOP T/R
供应商型号: PCA9548APWRG4
供应商: 国内现货
标准整包数: 1

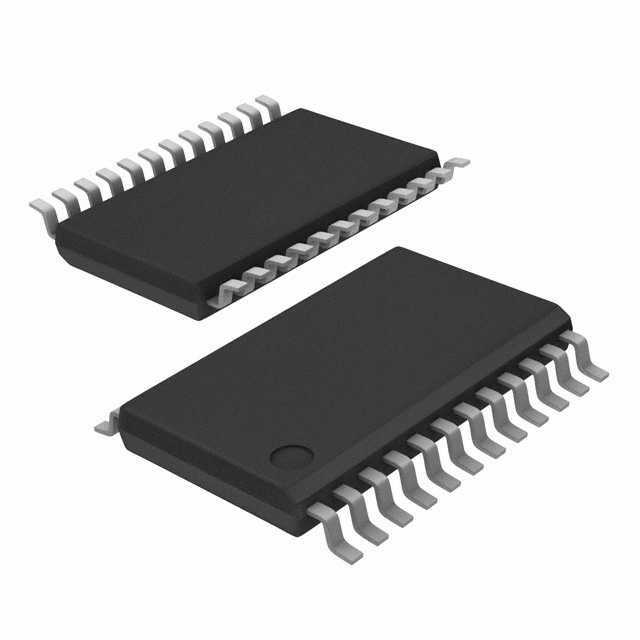

TEXAS INSTRUMENTS 其他接口芯片 PCA9548APWRG4

PCA9548APWRG4概述

    PCA9548A 8-Channel I²C Switch with Reset

    1. 产品简介


    PCA9548A是一款低电压八通道I²C开关,具有复位功能。该设备通过I²C总线控制八个双向转换开关,适用于多种工业和消费电子设备中。PCA9548A的主要功能包括支持I²C和SMBus通信协议、硬件地址引脚、以及可配置的通道选择,使其成为服务器、路由器和工厂自动化系统中解决I²C从设备地址冲突的理想选择。

    2. 技术参数


    - 电源电压范围: 2.3 V 至 5.5 V
    - 时钟频率: 0 kHz 至 400 kHz
    - 低电平输入电压: –0.5 V 至 0.3 × VCC
    - 高电平输入电压: 0.7 × VCC 至 6 V
    - 绝对最大电压: 7 V
    - 存储温度范围: –65°C 至 150°C
    - 热阻: RθJA (SSOP) 89.1 °C/W,RθJC (SSOP) 51.1 °C/W
    - 开关电阻: 最大值为4 Ω至20 Ω(取决于电压和电流)
    - I²C接口要求: 包括时序要求和容性负载限制(最高400 pF)

    3. 产品特点和优势


    - 高集成度: 集成8个双向翻译开关,允许不同的电压域通信。
    - 宽工作电压范围: 支持2.3 V到5.5 V的工作电压,确保广泛的适用性。
    - 无抖动上电: 可防止上电时出现信号干扰。
    - 高可靠性: 拥有过压保护和强大的ESD防护(人体模型2000 V,机器模型200 V)。
    - 易于集成: 仅需通过I²C总线进行简单的配置即可实现多通道切换。

    4. 应用案例和使用建议


    PCA9548A广泛应用于服务器、路由器、工厂自动化系统等领域。例如,在一个需要连接多个相同数字温度传感器的应用中,可以将每个传感器连接到PCA9548A的一个通道上。这种方式解决了可能存在的I²C地址冲突问题。使用时应注意以下几点:
    - 确保所有未使用的控制引脚保持接地或接电源,以确保设备正常运行。
    - 使用适当的上拉电阻,确保信号完整性。
    - 考虑到热管理需求,选择合适的封装以优化散热效果。

    5. 兼容性和支持


    PCA9548A兼容I²C和SMBus协议,且可通过软件配置轻松集成到现有系统中。此外,制造商提供了详细的文档和支持服务,包括社区资源和技术支持,帮助用户更好地理解和使用这款设备。

    6. 常见问题与解决方案


    - 问题: 设备无法响应I²C命令。
    - 解决方案: 检查I²C总线上的上拉电阻是否正确设置,确认设备的地址被正确编程。
    - 问题: 设备上电后不初始化。
    - 解决方案: 确认RESET引脚是否已正确连接并初始化。
    - 问题: 信号质量下降。
    - 解决方案: 检查线路长度和布线布局,必要时增加上拉电阻以提高信号完整性。

    7. 总结和推荐


    综上所述,PCA9548A是一款高效、可靠且易用的I²C开关,适用于多种复杂应用场合。它提供了一个优雅的解决方案来处理I²C总线上的地址冲突和电压域差异。鉴于其出色的性能和广泛的适用性,强烈推荐在需要解决这些挑战的应用中采用PCA9548A。无论是服务器、路由器还是工厂自动化系统,PCA9548A都能提供卓越的解决方案。

PCA9548APWRG4参数

参数
长*宽*高 7.8mm*4.4mm*1.15mm
通用封装 TSSOP-24
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

PCA9548APWRG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PCA9548APWRG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS PCA9548APWRG4 PCA9548APWRG4数据手册

PCA9548APWRG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
