PCA9555PW

产品分类: I/O扩展器
厂牌: TEXAS INSTRUMENTS
产品描述: 10mA 25mA I2C,SMBus 16 2.3V 5.5V 400KHz 是 TSSOP-24 贴片安装 7.8mm*4.4mm*1.2mm
供应商型号: PCA9555PW
供应商: TI Store
标准整包数: 1

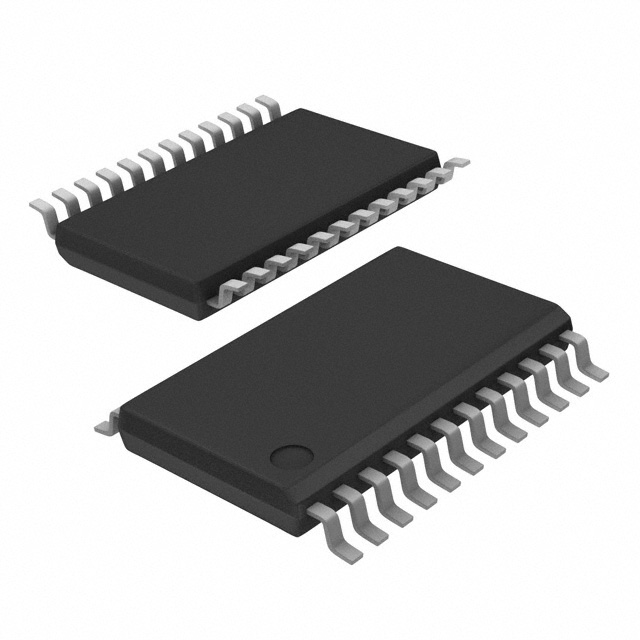

TEXAS INSTRUMENTS I/O扩展器 PCA9555PW

PCA9555PW概述

    PCA9555 16-bit I2C and SMBus I/O Expander

    1. 产品简介


    PCA9555 是一款远程 16 位 I2C 和 SMBus 输入/输出扩展器,具有中断输出和配置寄存器功能。它专为2.3V至5.5V的VCC操作环境设计,适用于多种微控制器系列。PCA9555 通过 I2C 接口(串行时钟 SCL 和串行数据 SDA)提供通用远程输入/输出扩展功能,广泛应用于服务器、路由器(电信交换设备)、个人计算机、个人电子产品、工业自动化设备等领域,特别适合于GPIO受限处理器的产品。

    2. 技术参数


    - 供电电压范围: 2.3V 至 5.5V
    - 输入电压范围: -0.5V 至 6V
    - 输出电压范围: -0.5V 至 6V
    - 高电平输入电压(SCL、SDA): 0.7×VCC 至 5.5V
    - 低电平输入电压(SCL、SDA): -0.5V 至 0.3×VCC
    - 高电平输出电流(P07–P00、P17–P10): -10mA
    - 低电平输出电流(P07–P00、P17–P10): 25mA
    - 持续低输出电流: VO = 0 至 VCC 时最大 50mA
    - 持续高输出电流: VO = 0 至 VCC 时最大 -50mA
    - I2C 钟频率(标准模式): 0 至 100kHz
    - I2C 钟频率(快速模式): 0 至 400kHz
    - 电源电流(工作模式): 最大 200μA(VCC=5.5V)
    - 电源电流(待机模式): 最小 1μA(VCC=5.5V)

    3. 产品特点和优势


    PCA9555 的独特功能和优势如下:
    - 低待机电流消耗: 最大 1μA,有效降低功耗。
    - 5V 容错 I/O 端口: 提高了系统的可靠性。
    - 兼容性强: 与大多数微控制器兼容。
    - 高电流驱动能力: 可直接驱动 LED,适用于各种应用。
    - 过压保护: 具有超过100mA的击穿电流防护性能,符合JESD 78 Class II标准。
    - 抗静电放电能力: 符合 JESD 22 规范,提高耐用性。

    4. 应用案例和使用建议


    - 服务器和路由器: 可以用于实现远程控制和状态监控。
    - 个人电脑和电子产品: 适用于需要扩展GPIO功能的应用。
    - 工业自动化设备: 适合监测和控制各种传感器和执行器。
    使用建议:
    - 在设计电路时,确保 I2C 总线的总电容不超过 400pF。
    - 使用上拉电阻将 SCL、SDA 和 INT 连接到 VCC,确保信号完整性。
    - 在使用过程中,应注意不要超出电气特性范围,避免损坏设备。

    5. 兼容性和支持


    PCA9555 与大多数微控制器兼容,支持 I2C 和 SMBus 协议。制造商提供了详尽的技术文档、工具和支持服务,帮助用户更好地理解和使用该产品。用户可以通过 TI 官网获得最新文档和技术支持。

    6. 常见问题与解决方案


    - 问题1: 设备在通电后未能正常工作。
    解决方案: 检查 VCC 和 GND 连接是否正确,并确认所有地址引脚已正确配置。
    - 问题2: I2C 通信不稳定。
    解决方案: 确保 I2C 总线的电容负载不超过 400pF,并检查是否有外部干扰。
    - 问题3: 输出电流不足。
    解决方案: 检查供电电压是否在正常范围内,并适当调整输出端口的负载。

    7. 总结和推荐


    PCA9555 是一款功能强大且易于集成的 I2C/SMBus 扩展器,具备高可靠性、低功耗和宽温度范围等优势。对于需要远程 I/O 扩展的应用场景,PCA9555 是一个理想的选择。强烈推荐此产品给寻求高性能 I2C/SMBus 解决方案的用户。

PCA9555PW参数

参数
典型供电电流 -
最大时钟频率 400KHz
支持协议 I2C,SMBus
最大工作供电电压 5.5V
灌电流 25mA
中断输出
I/O数量 16
最小工作供电电压 2.3V
拉电流 10mA
长*宽*高 7.8mm*4.4mm*1.2mm
通用封装 TSSOP-24
安装方式 贴片安装
零件状态 停产
包装方式 散装,管装

PCA9555PW厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PCA9555PW数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS I/O扩展器 TEXAS INSTRUMENTS PCA9555PW PCA9555PW数据手册

PCA9555PW封装设计

查看详情并下载
Symbol
Footprint
3D Model
