DP83848HSQ/NOPB

产品分类: 以太网芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 1 3V 3.6V 10Mbps,100Mbps QFN 贴片安装,黏合安装 6mm*6mm*800μm
供应商型号: DP83848HSQ/NOPB
供应商: 国内现货
标准整包数: 1000

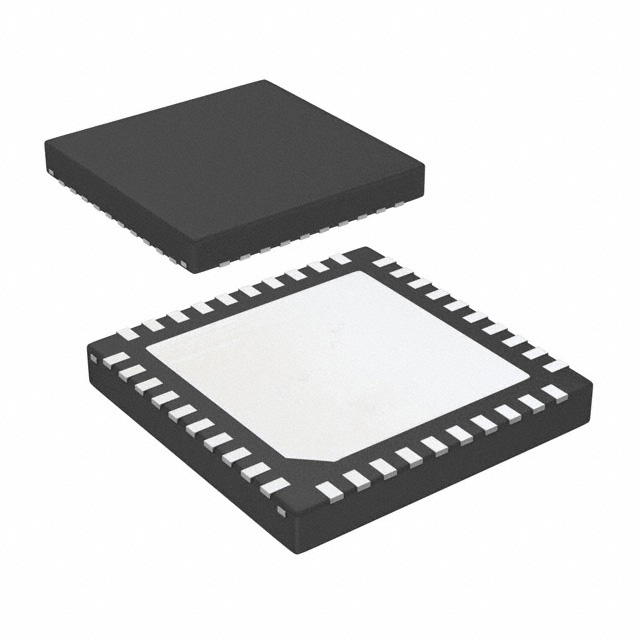

TEXAS INSTRUMENTS 以太网芯片 DP83848HSQ/NOPB

DP83848HSQ/NOPB概述


    产品简介


    DP83848x PHYTER Mini / LS 单端口 10/100 MB/s 以太网收发器 是一款低功耗、高性能的以太网物理层接口芯片,适用于多种嵌入式系统中的网络连接需求。该器件具备自动MDIX(自动介质交叉)功能,可有效简化布线问题,并支持通过单个寄存器访问完整的PHY状态,从而简化系统设计。主要应用于外围设备、移动设备、工厂和楼宇自动化、基站等领域。

    技术参数


    - 工艺技术:0.18μm CMOS
    - 电压范围:3.3V
    - 数据速率:10/100 Mb/s
    - 能源检测模式:支持
    - MAC接口:3.3V
    - 时钟频率:25 MHz
    - 工作温度范围:
    - 商用级:0°C 到 70°C(DP83848J/M)
    - 工业级:-40°C 到 85°C(DP83848K/T)
    - 极端级:-40°C 到 125°C(DP83848H)
    - 电气特性:
    - 最大管理数据时钟:25 MHz
    - 管理数据I/O:双向信号
    - 收发时钟:25 MHz (100 Mb/s 模式), 2.5 MHz (10 Mb/s 模式)
    - 载波感应:高电平表示接收介质非空闲
    - 数据有效:高电平表示接收到的数据有效
    - 工作环境:
    - 支持IEEE 802.3标准的自适应功能
    - 集成ANSI X3.263兼容的TP-PMD物理子层,具备自适应均衡和基线漂移补偿功能

    产品特点和优势


    - 高性能:超越IEEE规范要求,远超137米长Cat-V电缆的标准性能。
    - 自动MDIX:自动识别并调整媒介类型,简化布线。
    - ESD保护:超过4kV的人体模型静电放电保护,确保高度可靠。
    - 灵活配置:支持MII和RMII接口,便于设计灵活性。
    - 内置自测试功能:集成BIST功能,简化测试流程。

    应用案例和使用建议


    - 应用场景:工业控制、建筑/工厂自动化、运输、测试设备和无线基站。
    - 使用建议:
    - 在安装过程中应确保适当的电源和接地配置。
    - 建议使用外部电阻来更改默认的电平设置,以实现特定的功能配置。
    - 对于需要极长距离传输的应用,可以考虑增加电缆补偿和滤波组件以保证信号质量。

    兼容性和支持


    - 兼容性:DP83848x系列兼容MII和RMII接口标准,易于与其他标准的MAC设备集成。
    - 技术支持:提供详细的文档支持和社区资源,方便用户获取帮助和技术交流。

    常见问题与解决方案


    - Q: 设备无法正常启动
    - A: 检查RESETN引脚是否正确配置为高电平,并确保连接稳固。
    - Q: 信号传输不稳定
    - A: 确认X1和X2引脚连接稳定,并检查时钟源是否符合规范要求。
    - Q: 设备过热
    - A: 检查散热措施是否到位,确保工作环境温度不超过规定范围。

    总结和推荐


    DP83848x是一款高度集成的以太网物理层接口芯片,集成了多项创新技术和强大的功能。其自动MDIX功能和卓越的ESD保护使其在各种复杂环境中都能保持稳定的性能。对于需要高可靠性和易用性的应用,DP83848x是一个值得推荐的选择。无论是工业控制还是移动设备,这款芯片都能提供优秀的性能表现,是理想的网络连接解决方案。

DP83848HSQ/NOPB参数

参数
最小工作供电电压 3V
数据速率 10Mbps,100Mbps
收发器数量 1
最大工作供电电压 3.6V
长*宽*高 6mm*6mm*800μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DP83848HSQ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DP83848HSQ/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 以太网芯片 TEXAS INSTRUMENTS DP83848HSQ/NOPB DP83848HSQ/NOPB数据手册

DP83848HSQ/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
