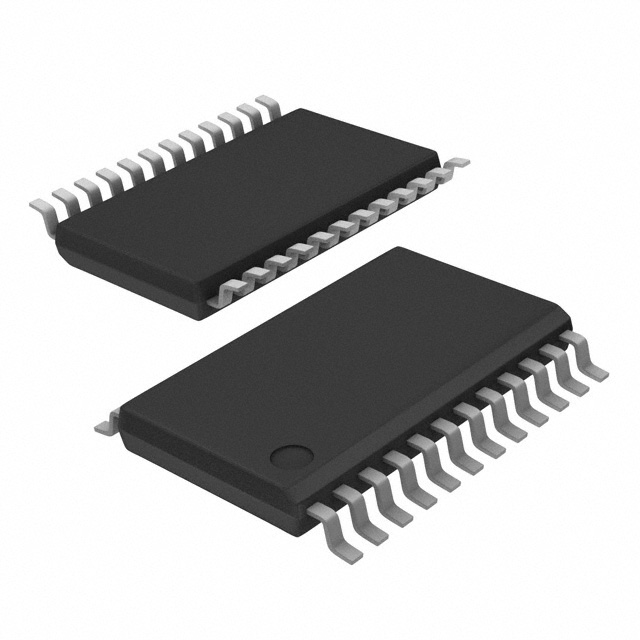

PCA9535PWR

产品分类: I/O扩展器
厂牌: TEXAS INSTRUMENTS
产品描述: 100μA 10mA 25mA I2C,SMBus 16 2.3V 5.5V 400KHz 是 TSSOP-24 贴片安装,黏合安装
供应商型号: PCA9535PWR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS I/O扩展器 PCA9535PWR

PCA9535PWR概述

    PCA9535 远程16位I²C和SMBus低功耗I/O扩展器

    1. 产品简介


    PCA9535是一款远程16位I²C和SMBus低功耗I/O扩展器,具备中断输出和配置寄存器。它专为2.3V至5.5V的VCC范围而设计,适用于多种微控制器。该器件通过两个双向双线串行总线(I²C)提供了远端通用I/O扩展,特别适合需要大量输入输出口的嵌入式系统。

    2. 技术参数


    - 低待机电流:最大1μA
    - 开放漏极活动低电平中断输出
    - I²C接口频率:高达400kHz
    - 电源电压范围:2.3V到5.5V
    - 输入/输出引脚电压:最高可达5.5V
    - 输入低电平电压:-0.5V到0.3×VCC
    - 输入高电平电压:0.7×VCC到5.5V
    - 输出电流能力:低电平输出电流可达25mA,高电平输出电流可达-10mA
    - 热阻抗:具体取决于封装类型,详见下表
    - 工作温度范围:-40°C到+85°C
    | 封装类型 | 热阻抗 θJA (℃/W) |

    | DB | 63 |
    | DBQ | 61 |
    | DGV | 86 |
    | DW | 46 |
    | PW | 88 |
    | RGE | 45 |
    | RTW | 66 |

    3. 产品特点和优势


    - 高电流驱动能力:能够直接驱动LED等负载,无需额外的驱动电路。
    - 多样的地址编程方式:通过三个硬件地址引脚A0, A1, A2,最多可以同时连接8个设备在同一I²C总线上。
    - 多功能配置:提供配置、输入、输出、极性反转等多个寄存器,便于灵活配置和管理。
    - 兼容性强:与大部分微控制器兼容,并且与PCF8575软件兼容,但软件层面需要进行适当调整以适应新的功能增强。

    4. 应用案例和使用建议


    应用场景:PCA9535常用于需要扩展GPIO的应用,如智能家居控制系统、工业自动化装置、智能仪表板等。
    使用建议:
    - 在设计时要考虑到I²C总线的电容负载限制(不超过400pF),以避免通信故障。
    - 使用时需确保所有输入输出引脚都具有适当的上拉电阻,以保证信号稳定。
    - 在需要较高负载电流的情况下,建议增加外部驱动电路。

    5. 兼容性和支持


    PCA9535具备良好的兼容性,可与各种微控制器无缝对接。厂商提供全面的技术文档和支持服务,涵盖安装、调试、故障排查等多个方面。

    6. 常见问题与解决方案


    - 问题:如何设置I²C地址?
    解答:通过将A0, A1, A2引脚分别接地或接电源来设置不同的I²C地址,参见芯片手册中的地址编码表。

    - 问题:当设备未响应时,如何排查?
    解答:检查电源电压是否正常、I²C引脚是否有足够的上拉电阻,并确认I²C总线无短路或开路现象。

    7. 总结和推荐


    PCA9535是一款功能强大且高效的I/O扩展器,广泛适用于各种需要扩展GPIO的应用场景。它的低功耗特性、高电流驱动能力和丰富的功能使其成为许多嵌入式系统的理想选择。推荐开发人员在需要扩展I/O端口时优先考虑使用这款产品。

PCA9535PWR参数

参数
灌电流 25mA
最小工作供电电压 2.3V
中断输出
支持协议 I2C,SMBus
最大时钟频率 400KHz
典型供电电流 100μA
I/O数量 16
最大工作供电电压 5.5V
拉电流 10mA
7.9mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 TSSOP-24
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 散装,卷带包装
