DS92LV2422SQ/NOPB

产品分类: 串行器/解串器
厂牌: TEXAS INSTRUMENTS
产品描述: Channel Link II (LVCMOS) 24 1 1.7V Channel Link II (CML) 2.1Gbps QFN 贴片安装,黏合安装
供应商型号: DS92LV2422SQ/NOPB
供应商: 国内现货
标准整包数: 1000

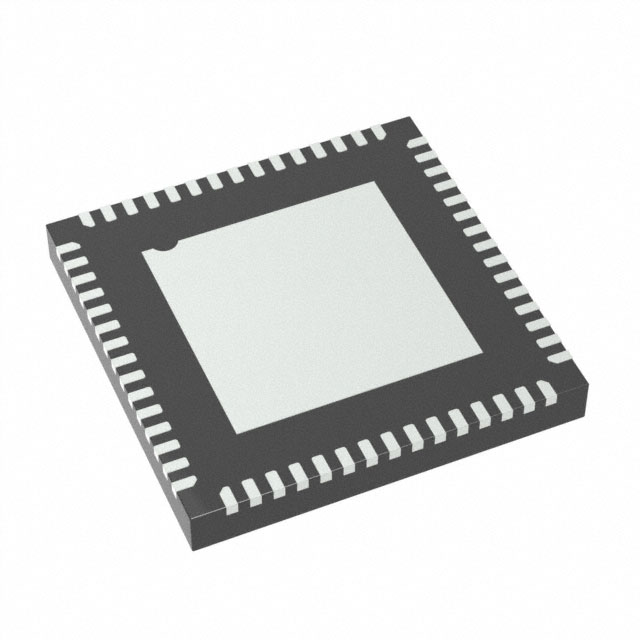

TEXAS INSTRUMENTS 串行器/解串器 DS92LV2422SQ/NOPB

DS92LV2422SQ/NOPB概述


    产品简介


    DS92LV2421/DS92LV2422系列:24位通道链接II串行器和解串器
    DS92LV2421和DS92LV2422是德州仪器(Texas Instruments)设计的高性能24位通道链接II串行器和解串器。它们可以将并行LVCMOS数据接口转换为单个高速CML串行接口,并嵌入时钟信息。这种设计简化了电路板布局,提高了传输效率,特别适用于视频显示和其他数据通信应用。

    技术参数


    主要规格
    - 数据带宽:10 MHz到75 MHz
    - 控制信号:3位
    - 输出接口:单端差分对(STP电缆)
    - 支持电压:1.8V或3.3V
    - 温度范围:-40°C到85°C
    - 静电放电防护:>8-kV HBM
    电气特性
    - 输入:LVCMOS接口
    - 输出:CML非反相和反相输出,需通过0.1µF电容AC耦合
    - 电源:多种电源支持,包括逻辑电源(VDDL)、PLL电源(VDDP)、高频率逻辑电源(VDDHS)、驱动电源(VDDTX)和I/O电源(VDDIO)
    工作环境
    - 工作温度范围:-40°C至85°C
    - 工作湿度范围:未具体说明,但应在合理范围内工作

    产品特点和优势


    1. AC耦合STP互连电缆:支持长达10米的电缆,实现远距离传输。
    2. 集成终端电阻:减少反射干扰,提高信号质量。
    3. 在速度链路自测模式:通过内部BIST功能验证链路完整性,便于系统诊断。
    4. 可选I2C控制总线:灵活配置,简化调试过程。
    5. 低功耗模式:降低功耗,延长设备寿命。
    6. 内置EMI最小化:通过低电压差分信号和扩频时钟技术,降低电磁干扰。
    7. 兼容多种系统:支持1.8V或3.3V操作,提高兼容性。

    应用案例和使用建议


    应用案例
    - 嵌入式视频和显示器:适合于视频监控、医疗成像等领域。
    - 工业自动化:适用于工厂自动化系统中的高速数据传输。
    - 办公自动化:如打印机和扫描仪等设备的数据通信。
    - 通用数据通信:如服务器和存储系统的高速数据传输。
    使用建议
    1. 确保正确的电源供应:所有电源需快速上升,并且需要外部电阻来保证信号完整性。
    2. 正确配置控制信号:例如,根据需求设置CI1、CI2、CI3的状态。
    3. 优化布线:注意接地层的设计,确保信号质量和降低噪声。
    4. 进行自测:利用BIST功能进行系统级测试,确保无误。

    兼容性和支持


    - 兼容性:支持I2C控制总线,易于与其他设备集成。
    - 技术支持:提供全面的技术文档和社区资源,确保用户能快速上手。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电源供应不稳定 | 检查电源连接,确保稳定供电,并添加适当的滤波电容。|
    | 信号传输不畅 | 确保线路阻抗匹配,使用0.1µF电容进行AC耦合。 |
    | 自测功能无法启动 | 检查BISTEN引脚状态,确认BISTEN处于正确状态。|

    总结和推荐


    DS92LV2421/DS92LV2422是一款高度集成的串行器和解串器,具备出色的性能和多功能性。它不仅在信号传输质量和系统可靠性方面表现出色,而且具有灵活的配置选项和丰富的自测功能。我们强烈推荐在需要高速数据传输的应用场景中使用该产品。无论是在视频显示还是工业自动化领域,这款器件都展现出卓越的性能和市场竞争力。

DS92LV2422SQ/NOPB参数

参数
输出数量 24
输出信号类型 Channel Link II (LVCMOS)
典型供电电流 -
最大工作供电电压 -
最小工作供电电压 1.7V
数据速率 2.1Gbps
输入数量 1
输入信号类型 Channel Link II (CML)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DS92LV2422SQ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS92LV2422SQ/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 串行器/解串器 TEXAS INSTRUMENTS DS92LV2422SQ/NOPB DS92LV2422SQ/NOPB数据手册

DS92LV2422SQ/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 63.0828
2000+ ¥ 61.479
3000+ ¥ 59.8752
库存: 50000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 63082.8
