PCM3168APAP

产品分类: 音频接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: General Purpose Audio Codec 6ADC / 8DAC Ch 64-Pin HTQFP EP Tray
供应商型号: PCM3168APAP
供应商: 国内现货
标准整包数: 1000

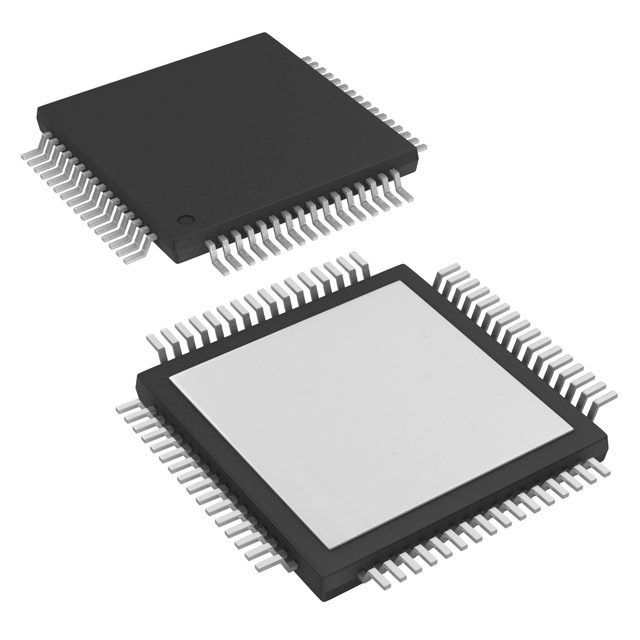

TEXAS INSTRUMENTS 音频接口芯片 PCM3168APAP

PCM3168APAP概述

    PCM3168A 高性能音频编解码器技术手册

    1. 产品简介


    PCM3168A 是一款高性能的单芯片 24 位 6 输入/8 输出音频编解码器(codec),适用于需要高精度和高性能音频处理的应用。它集成了六通道的差分和单端模拟音频输入以及八通道的差分输出。该器件通过硬件控制和软件控制提供了丰富的功能,如音频接口模式选择、数字衰减、软静音和去加重等。PCM3168A 广泛应用于汽车音响外部放大器、车载音响导航系统(AVN)、家庭影院、音频接收机等领域。

    2. 技术参数


    - 基本规格:
    - 输入通道:6 路差分和单端模拟音频源
    - 输出通道:8 路差分音频输出
    - ADC 和 DAC 分辨率:24 位
    - ADC 和 DAC 采样频率:8 kHz 至 192 kHz(ADC 仅支持 96 kHz)
    - 电源电压:模拟部分 5 V,数字部分 3.3 V
    - 工作温度范围:消费者级 -40°C 至 85°C,汽车级 -40°C 至 105°C
    - 电气特性:
    - 输入逻辑电平:VIL ≤ 0.8 V, VIH ≥ 2 V
    - 输出逻辑电平:VOH ≥ 2.4 V, VOL ≤ 0.4 V
    - 最大输入电压:±6.5 V
    - 最大输出电压:±8 VPP
    - 工作条件:
    - 环境温度:-40°C 至 85°C
    - 系统时钟频率:2.048 MHz 至 36.864 MHz
    - 推荐供电电压:VCC = 5 V, VDD = 3.3 V

    3. 产品特点和优势


    PCM3168A 的显著特点包括:
    - 高性能:THD+N 达到 -93 dB(差分和单端),SNR 达到 107 dB(差分),动态范围达到 112 dB(编码器和解码器)。
    - 灵活的音频接口:支持 I2S、左对齐、右对齐、DSP 和 TDM 格式。
    - 多功能控制:通过 SPI 或 I2C 接口实现模式选择、数字衰减、软静音和去加重等功能。
    - 高可靠性:具有外部复位引脚,能够适应不同的工作环境。

    4. 应用案例和使用建议


    - 应用案例:PCM3168A 在汽车音响系统的外部放大器中表现卓越。例如,在汽车音响导航系统(AVN)中,它可以提供高质量的音频信号处理,确保音质的清晰度和稳定性。

    - 使用建议:在使用 PCM3168A 时,建议通过外部低通滤波器来消除不必要的高频噪声,以提高音频质量。同时,注意电源的稳定性和接地的准确性,确保器件在最佳状态下运行。

    5. 兼容性和支持


    PCM3168A 支持多种接口标准,如 I2S、SPI 和 TDM,可以方便地与其他音频设备集成。TI 提供了详尽的技术文档和支持,包括参考设计和社区资源,帮助用户快速上手和解决问题。

    6. 常见问题与解决方案


    - 问题:设备无法正常工作。
    - 解决方法:检查电源电压是否符合要求,确认所有引脚连接正确且无松动。
    - 问题:音频信号质量不佳。
    - 解决方法:检查外部滤波电路和接地情况,调整系统时钟频率至合适的值。

    7. 总结和推荐


    PCM3168A 是一款高性能的音频编解码器,具有高分辨率、灵活的接口和多功能控制等特点。在应用中表现出色,特别是在汽车音响和家庭影院等高端音频设备中。综合考虑其优秀的性能和广泛应用领域,强烈推荐使用 PCM3168A 来实现高质量的音频处理。

PCM3168APAP参数

参数
长*宽*高 10mm*10mm*1mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

PCM3168APAP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PCM3168APAP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 音频接口芯片 TEXAS INSTRUMENTS PCM3168APAP PCM3168APAP数据手册

PCM3168APAP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 60.5576
2000+ ¥ 59.018
3000+ ¥ 57.4784
库存: 32000
起订量: 1000 增量: 160
交货地:
最小起订量为:1000
合计: ¥ 60557.6
