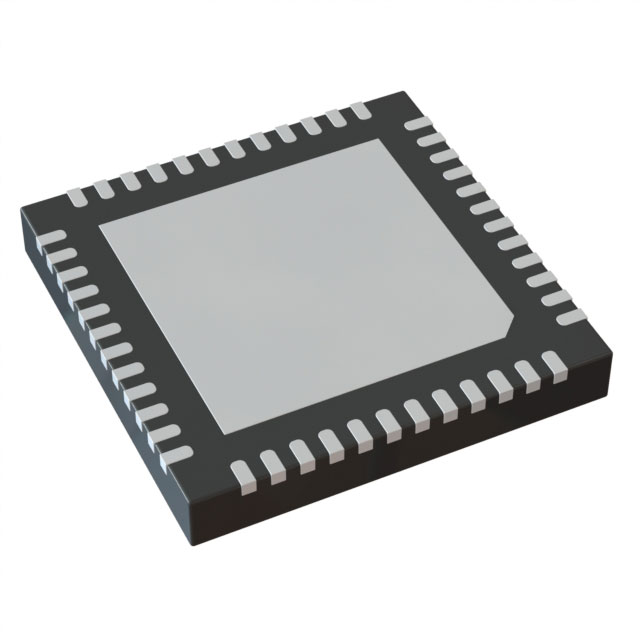

DP83869HMRGZT

产品分类: 以太网芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 1 1.71V,2.375V,3.15V 1.89V,2.625V,3.45V 10Mbps,100Mbps,1Gbps VQFN-48 贴片安装
供应商型号: DP83869HMRGZT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 以太网芯片 DP83869HMRGZT

DP83869HMRGZT概述

    DP83869HM:高抗干扰10/100/1000 Mbps以太网物理层收发器

    产品简介


    DP83869HM 是一款由德州仪器(Texas Instruments)生产的高抗干扰10/100/1000 Mbps以太网物理层(PHY)收发器,能够同时支持铜缆和光纤接口。这款收发器被广泛应用于工业自动化、电网基础设施、电机和运动控制、测试与测量以及楼宇自动化等领域。通过集成的PMD子层支持多种协议,包括10BASE-Te、100BASE-TX、1000BASE-T、1000BASE-X和100BASE-FX。

    技术参数


    - 工作速度:10 Mbps、100 Mbps、1000 Mbps
    - 介质支持:铜缆和光纤
    - 介质转换:铜缆到光纤的转换、光纤到铜缆的转换
    - 桥接模式:RGMII到SGMII、SGMII到RGMII
    - 最大环境温度:125°C
    - ESD保护:超过8 kV IEC 61000-4-2标准
    - 时延:
    - 1000Base-T:总延迟≤384ns
    - 100Base-TX:总延迟≤361ns
    - 功耗:
    - 1000Base-X:<150 mW
    - 1000Base-T:<500 mW
    - 同步网络(TSN):符合IEEE 802.1AS标准
    - 恢复时钟输出:支持SyncE
    - 时钟输出选择:25 MHz和125 MHz
    - 接口:支持1000Base-X、100Base-FX与SFP MSA规范兼容
    - IEEE1588支持:通过SFD实现
    - 电源管理:支持唤醒局域网(Wake-on-LAN)
    - IO电压可配置:1.8 V、2.5 V 和 3.3 V
    - 帧支持:支持巨型帧(Jumbo Frame)
    - 电缆诊断:包括TDR和BIST
    - RGMII终端阻抗:可编程
    - 集成MDI终端电阻
    - 快速链接断模式

    产品特点和优势


    - 多模式操作:支持多种协议和转换模式,灵活应对不同应用场景。
    - 高环境适应性:能够在高达125°C的高温环境中稳定工作,适用于恶劣环境。
    - 卓越的ESD防护:满足IEC 61000-4-2标准,为系统提供强大的静电防护能力。
    - 低延迟:在1000Base-T和100Base-TX模式下,具备非常低的延迟。
    - 低功耗:在1000Base-X和1000Base-T模式下的功耗极低,有助于降低系统的整体能耗。
    - 时间敏感网络(TSN)支持:确保在网络传输和接收数据时的时间同步精度。
    - 可编程阻抗:允许用户根据需求调整RGMII接口的终端阻抗,减少系统物料清单(BOM)成本。

    应用案例和使用建议


    应用案例:
    - 工业自动化:在工业生产线上,需要实时数据交换,DP83869HM可以用于构建高速、可靠的以太网通信系统。
    - 智能电网:在电力系统中,DP83869HM可以通过光纤实现长距离的数据传输,确保电网运行的安全性和稳定性。
    - 测试与测量:在测试设备中,DP83869HM能够提供精确的时延指标,保证数据的准确性。
    使用建议:
    - 电源管理:确保为芯片提供的电源电压符合要求,例如使用1.8V、2.5V或3.3V电源。
    - ESD防护:安装过程中注意静电防护,避免对芯片造成损害。
    - 信号完整性:进行布局设计时,要特别关注信号的完整性和走线长度,以保证传输质量。

    兼容性和支持


    - 兼容性:支持多种接口标准(如RGMII、SGMII、MII),兼容广泛的系统和设备。
    - 支持和服务:德州仪器提供了详尽的技术文档、工具软件和支持社区,方便用户查找资料和解决问题。

    常见问题与解决方案


    - 问题:在配置时,某些引脚的状态无法正确识别。
    - 解决方案:检查引脚状态表,确认配置是否正确,必要时重置设备。

    - 问题:系统出现意外重启现象。
    - 解决方案:检查RESETN引脚的连接情况,确保接法正确且无短路。

    - 问题:系统功耗过高。
    - 解决方案:优化系统配置,尽量利用DP83869HM提供的低功耗模式,如启用Power Down模式。

    总结和推荐


    总结:
    DP83869HM是一款高性能、高可靠性的10/100/1000 Mbps以太网物理层收发器,集成了多种接口标准和先进的技术特性。它的低延迟、低功耗以及卓越的环境适应能力,使其在工业自动化、电网基础设施等多个领域拥有广泛的应用前景。
    推荐:
    鉴于其出色的功能和性能,特别是在极端环境下的稳定表现,强烈推荐使用DP83869HM作为高速以太网通信解决方案的关键组件。对于追求系统稳定性和可靠性,以及需要进行大量数据处理和传输的场合,DP83869HM是一个值得信赖的选择。

DP83869HMRGZT参数

参数
最小工作供电电压 1.71V,2.375V,3.15V
数据速率 10Mbps,100Mbps,1Gbps
收发器数量 1
最大工作供电电压 1.89V,2.625V,3.45V
7.15mm(Max)
7.15mm(Max)
1mm(Max)
通用封装 VQFN-48
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DP83869HMRGZT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
