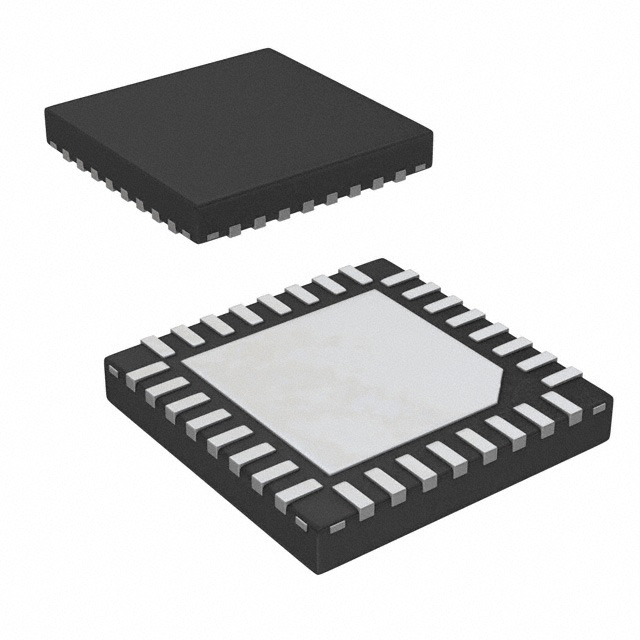

DS92LX1621SQX/NOPB

产品分类: 串行器/解串器
厂牌: TEXAS INSTRUMENTS
产品描述: 1μA Channel Link III (CML) 1 16 1.71V 1.89V,3.6V Channel Link III (LVCMOS) 800Mbps WQFN-32 贴片安装,黏合安装
供应商型号: DS92LX1621SQX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 串行器/解串器 DS92LX1621SQX/NOPB

DS92LX1621SQX/NOPB概述

    DS92LX1621/DS92LX1622 数据链路III编码器和解码器技术手册

    产品简介


    DS92LX1621 和 DS92LX1622 是德州仪器(TI)生产的高速数据链路III编码器和解码器芯片组。它们主要用于汽车摄像头系统和嵌入式显示器等领域,通过单个差分对实现高速双向通信。该芯片组支持16位数据包并带有CRC校验,确保数据传输的完整性。

    技术参数


    - 封装类型:SER为32引脚WQFN(5mm x 5mm),DES为40引脚WQFN(6mm x 6mm)
    - 数据吞吐量:可配置的数据速率,最低12位至最高18位,分别达到600Mbps、800Mbps和900Mbps
    - 输入时钟范围:10 MHz到50 MHz
    - 电源电压:VDDIO(1.8V模式):1.71V至1.89V;VDDIO(3.3V模式):3.0V至3.6V
    - 输入/输出电流:
    - LVCMOS I/O(3.3V):高电平输入电压VIN=2.0V至VIN,低电平输入电压VIN=0V至0.8V
    - LVCMOS I/O(1.8V):高电平输入电压VIN=0.65VIN至VIN+0.3V,低电平输入电压VIN=0.35VIN
    - 支持温度范围:-40°C至+85°C
    - 电源噪声:VDDn(1.8V):25mV峰峰值;VDDIO(1.8V):25mV峰峰值;VDD3V3:50mV峰峰值

    产品特点和优势


    - 双向控制接口:支持高达6个可编程GPIO,具有I2C兼容控制总线,可以灵活配置和管理各种命令。
    - 嵌入式时钟:通过TI的嵌入式时钟技术,可以在单个差分对上实现全双工透明通信,显著降低系统的复杂性和成本。
    - 数据完整性检查:支持CRC或奇偶校验位,用于监控数据传输链路错误。
    - 电源管理:每个SER和DES都有独立的电源控制,可以通过PDB引脚进行休眠控制以节省功耗。

    应用案例和使用建议


    - 典型应用:该芯片组特别适用于汽车摄像头系统和工业显示器。如图1所示的应用电路,DS92LX1621作为串行器处理图像数据,DS92LX1622作为解码器恢复图像数据。
    - 使用建议:为了获得最佳性能,在设计电路板布局时,建议将VDDIO和VDDD引脚靠近VDD电源线,并使用多个旁路电容以减小电源噪声。此外,通过设置适当的寄存器参数(例如TRFB和RRFB),可以调节像素时钟频率和数据输出模式。

    兼容性和支持


    - 兼容性:该产品可与其他标准I2C接口的设备兼容,便于集成和扩展。
    - 技术支持:德州仪器提供详尽的技术文档和支持服务,包括硬件和软件资源,帮助开发者快速上手。

    常见问题与解决方案


    - 问题1:芯片无法正常工作
    解决方案:检查电源电压和时钟信号是否在规定范围内,确认是否有正确的接地连接。
    - 问题2:数据传输错误
    解决方案:检查CRC或奇偶校验位设置是否正确,确保数据传输无误。
    - 问题3:芯片过热
    解决方案:检查散热措施是否到位,适当增加散热片或降低工作负载。

    总结和推荐


    DS92LX1621 和 DS92LX1622 芯片组在高带宽和高性能要求的嵌入式系统中表现出色。它们具备强大的功能和良好的兼容性,特别适合汽车摄像头和工业显示器等应用。考虑到其灵活性和可靠性,我们强烈推荐这些芯片组用于需要高速数据传输的应用场景。

DS92LX1621SQX/NOPB参数

参数
输出数量 1
输出信号类型 Channel Link III (CML)
典型供电电流 1μA
最大工作供电电压 1.89V,3.6V
最小工作供电电压 1.71V
数据速率 800Mbps
输入数量 16
输入信号类型 Channel Link III (LVCMOS)
通用封装 WQFN-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
