74ACT16544DL

厂牌: TEXAS INSTRUMENTS

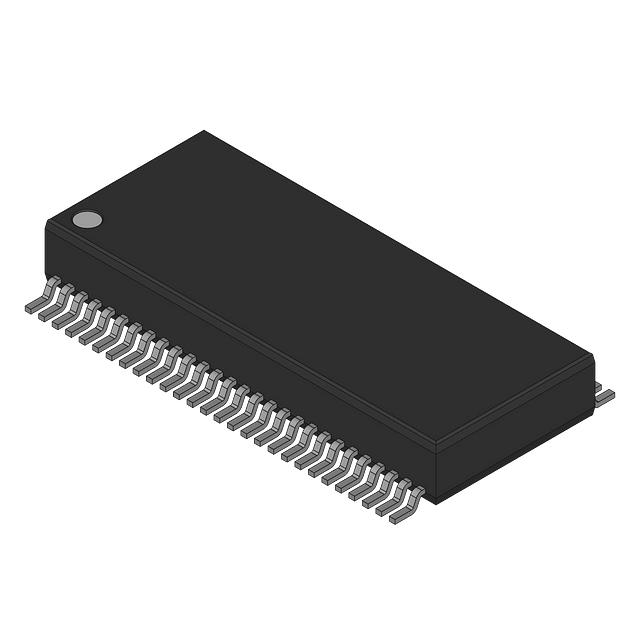

产品描述: 反相 三态 4.5V 5.5V 24mA Latched Transceiver -24mA SSOP-56 贴片安装 18.41mm*7.49mm*2.59mm
供应商型号: 25E-74ACT16544DL
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 74ACT16544DL

74ACT16544DL概述

    文章标题:高性能16位注册式收发器——74ACT16544与54ACT16544产品解析

    产品简介


    74ACT16544与54ACT16544 是由德州仪器(Texas Instruments)开发的16位注册式收发器芯片,属于宽总线(Widebus™)系列。该芯片包含两组D型锁存器,用于临时存储数据流,在任意方向均可操作。芯片设计灵活,既可以作为两个独立的8位收发器运行,也可以作为一个完整的16位收发器工作。它广泛应用于需要高速数据传输、低功耗和可靠性的工业控制、计算机外围设备及通信系统中。

    技术参数


    以下是关键的技术规格和性能参数:
    | 参数 | 值范围 | 备注 |
    |
    | 电源电压(VCC) | 4.5V 至 5.5V | 可选54ACT(军规)或74ACT(商用)版本 |
    | 输入高电平电压(VIH) | ≥ 2.0V | 符合TTL标准 |
    | 输入低电平电压(VIL) | ≤ 0.8V | 符合TTL标准 |
    | 输出电流(IOL/I OH) | ±24mA | 每个输出通道支持最高±24mA电流 |
    | 最大工作温度范围(TA) | -55°C 至 +125°C | 军规版;商用版为-40°C至+85°C |
    | 数据传输速率 | 高达10ns/V | 具备优秀的信号完整性 |
    此外,芯片采用EPIC™(增强型植入式CMOS)1微米工艺制造,提供高抗扰能力,典型值下可承受125°C温度下的500mA闩锁电流。封装形式多样,包括紧凑型的DL(小外形)与WD(扁平陶瓷)两种。

    产品特点和优势


    1. 双向透明存储功能:双组D型锁存器支持独立控制数据流流动方向,满足复杂多任务需求。
    2. 高集成度:提供300mil的小型封装设计,适用于空间有限的应用场景。
    3. 高性能:优化的流程结构与分布式的电源和接地引脚设计,有效减少高频开关噪声干扰。
    4. 温度适应性强:军规版覆盖极端温度范围,满足严苛工业环境要求。
    5. 兼容性广:输入兼容TTL逻辑电平,便于与其他主流电路板连接。

    应用案例和使用建议


    应用案例:
    - 工业自动化系统中用于串行数据传输扩展。
    - 计算机服务器背板上的高速数据路由。
    - 医疗设备中的信号转换模块。
    使用建议:
    - 设计时需合理分配上下行的数据流向控制引脚,确保LEAB、LEBA、OEAB、OEBA等配置正确以避免冲突。
    - 若存在多个并行通道,优先选择高可靠性版本(如54ACT),并妥善管理散热以防止过热。
    - 在多点对多点通信场景下,建议结合EMI滤波器增强电磁兼容性。

    兼容性和支持


    兼容性:
    - 与现有主流TTL接口完全兼容,无需额外适配硬件。
    - 支持与德州仪器的其他系列芯片协同工作,例如与74ACT系列的互通性。
    支持与维护:
    - 德州仪器提供详尽的技术文档和在线技术支持,涵盖设计参考、故障排查及升级方案。
    - 芯片通过严格的质量控制测试,符合行业安全规范。

    常见问题与解决方案


    1. Q:如何处理过高的负载电流?
    A:适当降低时钟频率,或者增加外围电阻来限制输出电流。必要时考虑使用外部限流元件。
    2. Q:输出信号失真怎么办?
    A:检查电源是否稳定,重新布置印刷电路板布局,优化接地和电源回路的布线。
    3. Q:为什么芯片过热?
    A:检查环境温度是否超出额定范围,确保散热措施到位,避免长时间满载运行。

    总结和推荐


    综上所述,74ACT16544与54ACT16544凭借强大的技术性能、广泛的适用范围及卓越的稳定性,在工业、医疗、航空航天等领域具有显著优势。对于追求高效率、高可靠性的项目而言,这是一款值得推荐的高性能16位注册式收发器芯片。如果您需要一款能够应对恶劣环境、具备多功能特性的芯片,此款产品无疑是您的理想选择!

74ACT16544DL参数

参数
高电平输出电流 -24mA
最小工作供电电压 4.5V
输出数量 -
输入类型 -
每元件位数 -
低电平输出电流 24mA
极性 反相
输出类型 三态
元件数量 -
逻辑功能 Latched Transceiver
Iq-静态电流 -
最大工作供电电压 5.5V
输入数量 -
长*宽*高 18.41mm*7.49mm*2.59mm
通用封装 SSOP-56
安装方式 贴片安装
应用等级 工业级
包装方式 散装

74ACT16544DL厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
