CDCDB2000NPPR

产品分类: 时钟缓存器
厂牌: TEXAS INSTRUMENTS
产品描述: 3.135V 3.465V 250MHz VFLGA-80(EP) 贴片安装,黏合安装
供应商型号: CDCDB2000NPPR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 时钟缓存器 CDCDB2000NPPR

CDCDB2000NPPR概述

    CDCDB2000 PCIe Gen 4-5 Clock Generator

    产品简介


    CDCDB2000 是一款高性能时钟分配缓冲器,专为支持 PCIe Gen 1 到 Gen 5 的参考时钟设计。它具备多个 LP-HCSL 输出端口,并带有集成的 85-Ω 输出终止。此器件广泛应用于服务器、存储区域网络、网络连接存储、硬件加速器等领域。

    技术参数


    - 输出缓冲器:20个LP-HCSL输出端口,每个端口带85-Ω输出终止
    - 控制接口:8个硬件输出使能(OE#)控制,9个可选SMBus地址
    - 时序性能:加性相位抖动< 0.08ps rms,周期到周期抖动< 50 ps,输入到输出延迟< 3 ns
    - 供电电压:核心和IO电压为3.3V
    - 低功耗模式:具有硬件控制的低功耗模式(PD#)
    - 封装:6-mm x 6-mm, 80-pin TLGA/GQFN封装
    - 功率消耗:<600 mW

    产品特点和优势


    CDCDB2000的主要特点是其能够支持多种高速接口协议,如PCIe Gen 4和Gen 5的公共时钟(CC)和独立参考(IR)架构。其85-Ω的集成输出终止有助于减少信号反射,提高系统的稳定性和可靠性。此外,其低功耗模式和硬件控制使得其能够在多种应用场景中实现高效的电源管理。

    应用案例和使用建议


    CDCDB2000的典型应用场景包括微服务器、塔式服务器、存储区域网络、主机总线适配卡、网络附加存储和硬件加速器。使用时应注意以下几点:
    - 配置输出时,未使用的输出通道应被正确禁用,以避免不必要的功耗。
    - SMBus和Side-Band Interface(SBI)需要进行正确的配置以满足特定的应用需求。
    - 在设计电路板布局时,应注意信号完整性,特别是对于高速差分信号的布线。

    兼容性和支持


    CDCDB2000兼容大多数PCIe Gen 4和Gen 5系统。Texas Instruments提供了丰富的工具和软件资源,包括编程指南和寄存器映射图,以帮助用户更好地理解和利用该器件的功能。

    常见问题与解决方案


    - 问题:如何配置未使用的输出通道?
    解决方法:将未使用的输出通道的OE#信号设置为高电平即可禁用该通道。
    - 问题:SMBus地址如何配置?
    解决方法:通过配置SMBus地址引脚(SADR0和SADR1)并结合外部电阻,可以设置所需的SMBus地址。

    总结和推荐


    CDCDB2000是一款功能强大且灵活的PCIe时钟缓冲器,特别适合于高性能计算和存储系统。它的高集成度、低功耗和广泛的接口支持使其成为许多关键应用的理想选择。对于需要高可靠性和高性能时钟分配的系统,强烈推荐使用CDCDB2000。
    此文档由Texas Instruments发布,更多详细信息和下载链接可在其官网找到。

CDCDB2000NPPR参数

参数
最小工作供电电压 3.135V
最大工作供电电压 3.465V
输入信号类型 -
差分 - 输入:输出
电路数 1
输出数量 20
最大输入频率 250MHz
最大传播延迟时间 -
输出信号类型 -

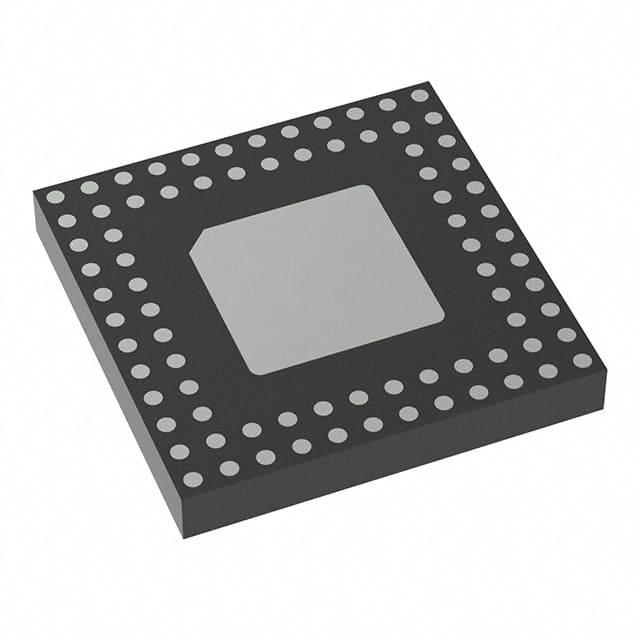

80-VFLGA Exposed Pad
通用封装 VFLGA-80(EP)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

CDCDB2000NPPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CDCDB2000NPPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 时钟缓存器 TEXAS INSTRUMENTS CDCDB2000NPPR CDCDB2000NPPR数据手册

CDCDB2000NPPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 19.175
2000+ ¥ 18.6875
3000+ ¥ 18.2
库存: 7000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 19175
直接购买
加入购物车
