CDC421100RGET

产品分类: 锁相环
厂牌: TEXAS INSTRUMENTS
产品描述: 是 3V 3.6V 100MHz VQFN-24 贴片安装,黏合安装
供应商型号: 25E-CDC421100RGET
供应商: 国内现货
标准整包数: 1

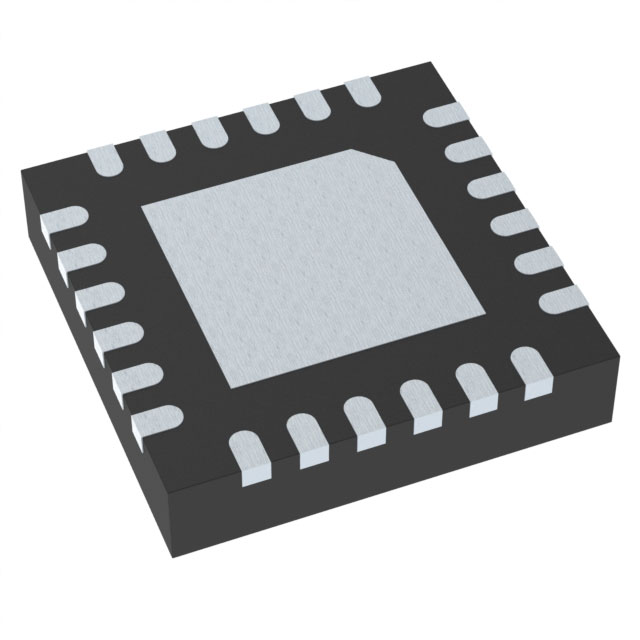

TEXAS INSTRUMENTS 锁相环 CDC421100RGET

CDC421100RGET概述

    高性能低抖动晶体振荡器时钟发生器——CDC421xxx

    产品简介


    CDC421xxx是一款由德州仪器(TI)开发的高集成度、低相位噪声、低抖动晶体振荡器时钟发生器。它集成了晶体振荡电路、反馈分频器、电荷泵锁相环路滤波器、压控振荡器(VCO)和输出分频器等功能模块,能够为多种应用提供稳定的频率参考信号。这款芯片广泛应用于音频、视频、通信、计算机以及工业控制等领域,是高性能电子设备的理想选择。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 3 | 3.3 | 3.6 | V |
    | 工作温度范围 | -40 85 | °C |
    | 输出频率范围 | 100 312.5 | MHz |
    | 总电流消耗 | 91 | 110 mA |
    | LVPECL高电平输出电压 | VCC-1.20 | VCC-0.81 V |
    | LVPECL低电平输出电压 | VCC-2.17 | VCC-1.36 V |
    | 差分输出电压幅度 | 407 | 1076 mV |
    | 上升时间(20%-80%) 170 ps |
    | 下降时间(80%-20%) 170 ps |

    产品特点和优势


    CDC421xxx的主要特点是其卓越的低抖动性能和高精度频率合成能力。该器件采用LC型低噪声VCO设计,频率覆盖范围从1.75GHz到2.35GHz,支持多种标准输入频率(如31.25MHz、33.33MHz、35.42MHz)。其独特的芯片使能控制引脚(CE)提供了灵活的操作模式,使得设备可以在需要时被快速启用或禁用,从而降低功耗并延长使用寿命。

    应用案例和使用建议


    CDC421xxx非常适合用于需要精确时间和频率同步的应用场合,例如无线基站、数据中心交换机、高端存储系统等。为了最大化其性能,建议在安装过程中注意屏蔽电磁干扰,并确保良好的接地连接以减少不必要的噪声干扰。

    兼容性和支持


    CDC421xxx与各种标准的LVCMOS接口兼容,可以轻松集成到现有的电路板设计中。德州仪器公司为其提供了详尽的技术文档和支持服务,包括详细的硬件参考设计指南、软件开发工具链以及在线技术支持社区。

    常见问题与解决方案


    - 问题:设备启动后无任何响应。
    - 解决方案: 检查电源电压是否正确;确认芯片使能引脚是否设置为高电平;检查外部晶振是否正常工作。
    - 问题:输出信号不稳定。
    - 解决方案: 调整PLL环路滤波器参数;确保所有连接点焊接牢固且没有氧化现象;重新校准输出频率设置。

    总结和推荐


    总体而言,CDC421xxx以其出色的性能表现和广泛的应用前景成为市场上极具竞争力的产品之一。对于那些寻求稳定可靠时钟源解决方案的专业人士来说,这是一个值得信赖的选择。如果您正在寻找一款能够满足复杂应用场景需求的高精度时钟发生器,那么CDC421xxx无疑是一个理想之选。

CDC421100RGET参数

参数
PLL-锁相环
最大输入频率 100MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
24-VFQFN Exposed Pad
通用封装 VQFN-24
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

CDC421100RGET厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CDC421100RGET数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 锁相环 TEXAS INSTRUMENTS CDC421100RGET CDC421100RGET数据手册
