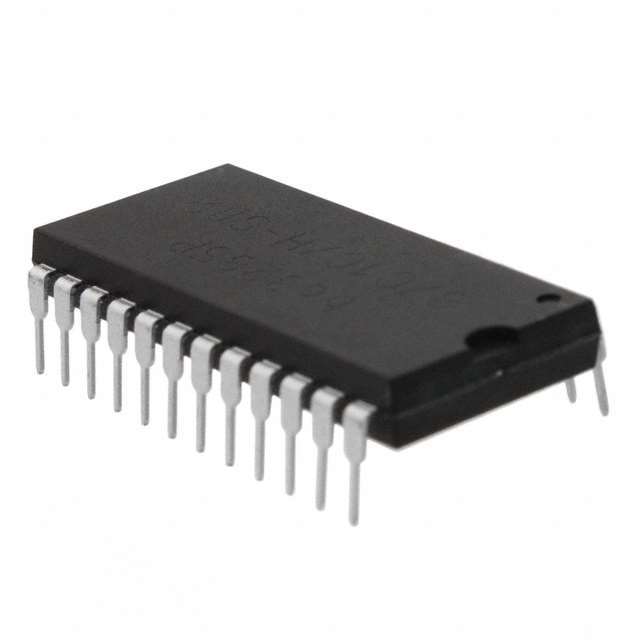

BQ4285P-SB2

产品分类: 实时时钟器件(RTC)
厂牌: TEXAS INSTRUMENTS
产品描述: HH:MM:SS (12/24 hr) 912bit 5.5V Parallel YY-MM-DD-dd 是 PDIP-24 通孔安装
供应商型号: 25E-BQ4285P-SB2
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 实时时钟器件(RTC) BQ4285P-SB2

BQ4285P-SB2概述


    产品简介


    产品名称: bq4285 实时时钟(RTC)
    产品类型: bq4285 是一款低功耗微处理器外围设备,提供时钟和100年日历功能,并带有报警功能和电池备份操作。
    主要功能:
    - 实时时钟
    - 日历功能(支持日、月、年)
    - 集成电池备份控制器
    - 可编程方波输出
    - 多个可独立屏蔽的中断事件标志
    应用领域:
    - IBM AT 兼容计算机
    - 各种应用场合,例如需要高精度时间戳的数据记录系统

    技术参数


    - 芯片类型: 24针塑料DIP或SOIC封装
    - 工作频率: 支持32.768kHz晶体输入
    - 存储容量: 114字节非易失性存储
    - 工作电流: 电池模式下负载电流小于0.5μA
    - 温度范围: 工作温度范围:-40°C到+85°C
    - 更新周期: 一次秒的更新周期
    - 电压范围: VCC供电+5V

    产品特点和优势


    特点:
    - 时钟和日历功能的存储空间可达114字节
    - 自动备份和写保护控制到外部SRAM
    - 方波输出频率可选
    - 独立可编程的中断事件标志
    优势:
    - 与MC146818A管脚配置兼容,易于替换
    - 高达100年的日历功能
    - 内置的电池备份功能确保断电后数据不丢失

    应用案例和使用建议


    应用场景:
    - 系统监控
    - 数据记录系统
    - 时间戳记录
    - 温度传感器监测
    使用建议:
    - 为确保电池备份的有效性,建议定期检查电池状态。
    - 使用独立电源监控系统以保证系统的稳定运行。
    - 当系统检测到中断信号时,根据需要启用或禁用中断功能。

    兼容性和支持


    兼容性:
    - 与MC146818A高度兼容
    - 需要外部连接32.768kHz晶体和一个3V备份电池
    支持和服务:
    - 厂商提供详细的资料和技术支持
    - 提供软件工具和驱动程序,便于用户快速上手

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题: 系统无法正常启动?
    - 解决方案: 检查电池状态,确保其电压充足;同时检查晶振是否正确连接。
    2. 问题: 系统报警未触发?
    - 解决方案: 确认中断相关寄存器配置正确,确保所有必要的中断使能位被设置。
    3. 问题: 时钟走时不准确?
    - 解决方案: 检查晶体的电容值,确保其符合器件的要求;必要时可以增加校准电容。

    总结和推荐


    综合评估:
    - bq4285是一款集成了多种功能的高性能实时时钟模块,尤其适合在IBM AT兼容计算机和其他应用场合中使用。
    - 具有优秀的时钟和日历功能,以及强大的数据备份能力。
    - 丰富的中断功能使其能够灵活应对各种复杂的应用需求。
    推荐:
    - 强烈推荐用于需要高精度时钟和日历功能的应用场合。
    - 基于其优秀的兼容性和稳定性,适用于各种工业和商业应用环境。

BQ4285P-SB2参数

参数
最大工作供电电压 5.5V
最小工作供电电压 -
日期格式 YY-MM-DD-dd
时间格式 HH:MM:SS (12/24 hr)
接口类型 Parallel
存储容量 912bit
电池备用开关
24-DIP (0.600\", 15.24mm)
通用封装 PDIP-24
安装方式 通孔安装
零件状态 停产
包装方式 管装

BQ4285P-SB2厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ4285P-SB2数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 实时时钟器件(RTC) TEXAS INSTRUMENTS BQ4285P-SB2 BQ4285P-SB2数据手册

BQ4285P-SB2封装设计

查看详情并下载
Symbol
Footprint
3D Model
