LMH2180SDE/NOPB

产品分类: 时钟缓存器
厂牌: TEXAS INSTRUMENTS
产品描述: 2.4V 5V 75MHz SON 贴片安装 3mm(长度)
供应商型号: LMH2180SDE/NOPB
供应商: 国内现货
标准整包数: 1000

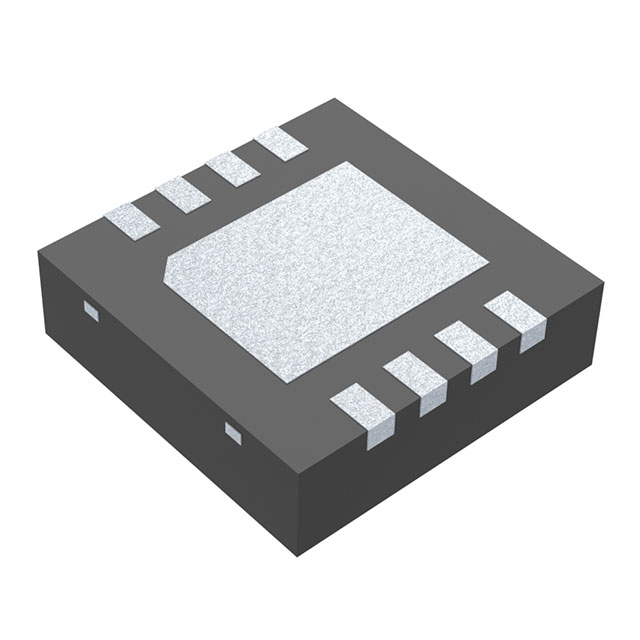

TEXAS INSTRUMENTS 时钟缓存器 LMH2180SDE/NOPB

LMH2180SDE/NOPB概述

    LMH2180 75 MHz Dual Clock Buffer 技术手册

    产品简介


    LMH2180 是一款高性能的双路时钟缓冲器,专为便携式通信和其他需要多路精确时钟信号的应用设计。它集成了两个75 MHz低噪声缓冲器,具有独立的关断引脚,采用紧凑封装。LMH2180 能够提供出色系统性能,确保基带与射频之间的信号传输可靠,广泛应用于3G移动通信、无线局域网(WLAN)及WiMAX模块、TD-SCDMA多模、MP3播放器、数码相机等领域。

    技术参数


    - 电源电压范围:2.4V 至 5V
    - 小信号带宽:典型值 78 MHz
    - 供电电流:2.3 mA
    - 关断电流:30 µA
    - 摆率:106 V/µs
    - 电源抑制比:65 dB
    - 相位噪声:-123 dBc/Hz @ 38.4 MHz,1 kHz偏移
    - 温度范围:-40°C 至 85°C
    - 输出短路电流:最大 65 mA(Sinking)
    - 互调串扰:典型值 41 dB @ 38.4 MHz

    产品特点和优势


    1. 高精度和高速度:具备高频率响应和快速摆率,适用于要求高精确度的应用。
    2. 低功耗:通过独立的关断引脚,可以有效降低系统的功耗。
    3. 出色的信号完整性:内置的跨通道串扰抑制电路,保证了系统内部信号路径的纯净。
    4. 多功能性:能够处理多种负载条件,既支持大电容也支持大电阻。
    5. 易于集成:紧凑封装和多样的封装选择使得集成到复杂系统变得容易。

    应用案例和使用建议


    1. 3G移动通信:在手机和基站中用作时钟缓冲器,实现稳定和可靠的信号传输。
    2. WLAN-WiMAX模块:用于无线局域网和广域网模块,提升网络传输速度和稳定性。
    3. MP3播放器和数码相机:在这些消费电子产品中,LMH2180 可以帮助实现更高效的信号处理和音视频输出质量。
    使用建议:
    - 确保连接的电源电压在指定范围内,避免过高的电压导致器件损坏。
    - 在处理大负载时,应考虑添加适当的滤波器,减少电磁干扰。
    - 尽量保持系统的接地良好,避免不必要的噪声引入。

    兼容性和支持


    - 封装类型:8-Pin WSON 和 8-Bump DSBGA。
    - 技术支持:德州仪器提供了详尽的技术文档和支持服务,包括样品申请、设计参考指南和技术咨询服务。

    常见问题与解决方案


    1. 电源噪声问题:
    - 解决方案:添加去耦电容和稳压器,确保稳定的电源供应。
    2. 过热问题:
    - 解决方案:增加散热片或者改善系统散热设计,保证器件在安全的工作温度范围内运行。
    3. 信号完整性问题:
    - 解决方案:调整布线布局,避免长距离布线和信号反射,使用匹配电阻和滤波器。

    总结和推荐


    综上所述,LMH2180是一款高集成度、高性能的双路时钟缓冲器,在多种应用中表现出色。它的低功耗、高精度、以及广泛的温度适应能力使其成为众多应用场景的理想选择。对于需要高效、高精度时钟信号处理的设计项目,强烈推荐使用LMH2180。
    本文对LMH2180的关键技术指标进行了详细介绍,并结合实际应用场景提出了具体的使用建议。希望本文能帮助您更好地理解和使用这一先进的电子元件。

LMH2180SDE/NOPB参数

参数
最小工作供电电压 2.4V
最大工作供电电压 5V
输出信号类型 -
电路数 1
最大传播延迟时间 -
最大输入频率 75MHz
输出数量 2
输入信号类型 -
差分 - 输入:输出
长*宽*高 3mm(长度)
通用封装 SON
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LMH2180SDE/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMH2180SDE/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 时钟缓存器 TEXAS INSTRUMENTS LMH2180SDE/NOPB LMH2180SDE/NOPB数据手册

LMH2180SDE/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 11.328
2000+ ¥ 11.04
3000+ ¥ 10.752
库存: 32000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 11328
