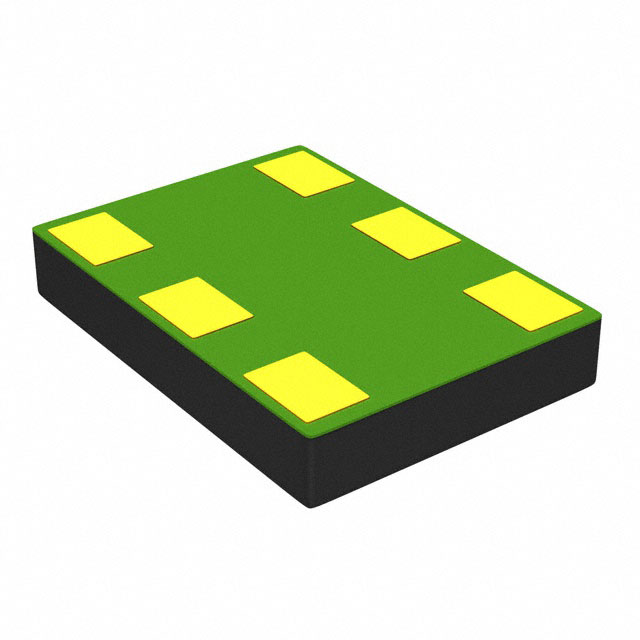

LMK61E08-SIAT

产品分类: 其他时钟电路
厂牌: TEXAS INSTRUMENTS
产品描述: Oscillator XO ±25ppm HCSL/LVDS/LVPECL 55% 3.3V 6-Pin QFM SMD T/R
供应商型号: LMK61E08-SIAT
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 其他时钟电路 LMK61E08-SIAT

LMK61E08-SIAT概述

    LMK61E08 Ultra-Low Jitter Programmable Oscillator With Internal EEPROM

    1. 产品简介


    LMK61E08 是一款由德州仪器(Texas Instruments)生产的高性能振荡器,集成有小数N锁相环(Fractional-N PLL)、输出缓冲器、电源调节模块以及接口电路。它主要用于高性能时钟信号的生成,可替代晶体、SAW或硅基振荡器。LMK61E08具有超低噪声特性,能够在广泛的频率范围内提供高精度的时钟信号。该产品广泛应用于交换机、路由器、网络线路卡、基站单元(BBU)、服务器、存储/SAN系统、测试和测量设备、医疗成像设备以及FPGA处理器附件等领域。

    2. 技术参数


    LMK61E08的关键技术参数如下:
    - 频率范围:LVPECL 最高可达 1GHz,LVDS 最高可达 900MHz,HCSL 最高可达 400MHz。
    - 输出频率精度:总频率容差为 ±25 ppm。
    - 电源电压:3.3V(±5%)。
    - 温度范围:工业级(-40°C 到 +85°C)。
    - 电气特性:LVPECL 输出频率典型值为 1GHz,输出电压摆幅为 700mV 至 1200mV;LVDS 输出频率典型值为 900MHz,输出电压摆幅为 300mV 至 480mV;HCSL 输出频率最高可达 400MHz,输出电压摆幅为 600mV 至 850mV。
    - 电磁干扰特性:电源抑制比(PSRR)为 -70 dBc。
    - 时序抖动特性:整数N PLL 的 RMS 相位抖动为 90-fs,小数N PLL 的 RMS 相位抖动为 150-fs 至 300-fs。

    3. 产品特点和优势


    - 超低噪声:提供极低的相位噪声,适用于需要高精度时钟信号的应用场景。
    - 灵活的输出格式:支持 LVPECL、LVDS 和 HCSL 输出,满足不同应用需求。
    - 内部 EEPROM:可以自启动并配置出厂预设的输出频率,或者通过 I2C 接口进行编程。
    - 宽泛的工作温度范围:-40°C 到 +85°C,适应各种恶劣环境条件。
    - 电源噪声免疫:具有强大的抗电源噪声能力,确保稳定运行。
    - 快速模式 I2C 控制:支持高达 1000 kHz 的 I2C 控制速度,便于配置和调试。

    4. 应用案例和使用建议


    LMK61E08 在实际应用中被广泛用于通信基础设施(如交换机、路由器、基站)、测试和测量设备、医疗成像系统等场景。使用时应注意以下几点:
    - 电源管理:由于其较高的功耗要求,应确保电源稳定且符合规定的电压范围。
    - 散热设计:由于工作环境较宽,建议在高温环境下增加散热措施以保证可靠运行。
    - 布线布局:考虑到信号完整性问题,在 PCB 设计时需遵循厂家推荐的布局指南,特别是对于高频信号部分。

    5. 兼容性和支持


    LMK61E08 与现有的许多通信设备和其他电子元器件高度兼容。德州仪器提供了丰富的技术支持资源,包括详细的文档、软件工具以及客户支持服务。对于用户来说,可以通过德州仪器官方网站获取最新的技术资料和更新通知,同时还可以利用在线社区和技术论坛与其他用户交流经验。

    6. 常见问题与解决方案


    - 问题一:设备无法正常启动。
    - 解决方法:检查供电电压是否符合要求,确认 I2C 地址设置正确,重启设备。
    - 问题二:输出信号异常。
    - 解决方法:检查负载阻抗是否匹配,重新校准频率输出设置。
    - 问题三:功耗过高。
    - 解决方法:调整频率输出设置,降低输出信号强度;优化电源设计,减少不必要的能耗。

    7. 总结和推荐


    总体而言,LMK61E08 是一款非常出色的超低噪声、高精度振荡器,特别适合于对时钟信号质量有严格要求的应用场合。其灵活的配置选项、优秀的抗干扰能力和稳定的性能使其在市场上具有很强的竞争优势。如果你正在寻找一款高性能的时钟源,LMK61E08 绝对值得考虑。

LMK61E08-SIAT参数

参数
6-SMD Module
通用封装 QFM-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LMK61E08-SIAT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMK61E08-SIAT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他时钟电路 TEXAS INSTRUMENTS LMK61E08-SIAT LMK61E08-SIAT数据手册

LMK61E08-SIAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 183.1242
500+ ¥ 178.4685
750+ ¥ 173.8128
库存: 411
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 45781.05
