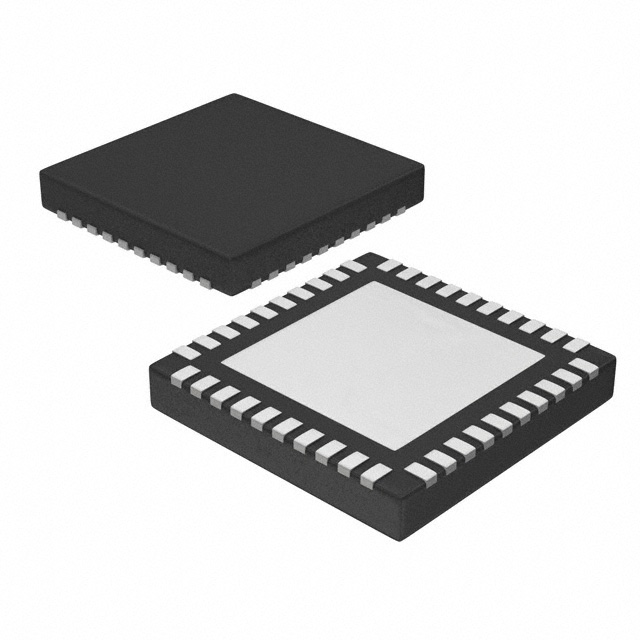

TRF3761-GIRHAT

产品分类: 锁相环
厂牌: TEXAS INSTRUMENTS
产品描述: 是 4.5V 5.25V 2.06GHz QFN 贴片安装,黏合安装 6mm(长度)*900μm(高度)
供应商型号: TRF3761-GIRHAT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 锁相环 TRF3761-GIRHAT

TRF3761-GIRHAT概述

    TRF3761 Integer-N PLL with Integrated VCO 技术手册

    产品简介


    TRF3761 是德州仪器(TI)开发的一系列高性能集成频率合成器,旨在满足高性能应用需求。该系列包括 TRF3761 和其他多个型号,如 TRF3761-A 到 TRF3761-K。这些器件集成了低噪声电压控制振荡器(VCO)和整数-N 锁相环(PLL),提供灵活的输出频率范围,并可通过三线串行接口(SPI)进行编程。

    技术参数


    - 参考输入频率范围: 10MHz 至 104MHz
    - 电源电压范围: 4.5V 至 5.25V
    - 总供应电流:
    - 分频比为 1 时:130mA
    - 分频比为 2 时:140mA
    - 分频比为 4 时:150mA
    - 模拟输入电压范围: –0.3V 至 VCC +0.3V
    - 数字 I/O 电压范围: –0.3V 至 VCC +0.3V
    - 热阻:
    - 焊接引脚无气流:26°C/W
    - 引脚焊接并有 200LFM 气流:20.1°C/W
    - 引脚焊接并有 400LFM 气流:17.4°C/W
    - 结到顶部外壳热阻:16.4°C/W
    - 结到板子底部热阻:1°C/W

    产品特点和优势


    - 高集成度: 内置低噪声 VCO 和整数-N PLL,提供全面的功能。
    - 低相位噪声: 分辨率为 –137dBc/Hz(在 600kHz 时,fVCO 为 1.9GHz)。
    - 低噪声底限: 达到 –158dBc/Hz。
    - 灵活的分频选项: 可选择 1、2 或 4 的分频比,以适应不同的输出频率需求。
    - SPI 编程接口: 便于通过三线串行接口进行配置。
    - 电源管理: 支持硬件和软件电源管理。

    应用案例和使用建议


    TRF3761 广泛应用于无线基础设施、宽带收发机等领域。例如,可用于 WCDMA、CDMA、GSM 等通信标准的频率合成。根据实际应用需求,可以调整外部电容和电阻值以优化 VCO 频率。建议使用低 ESR 的陶瓷电容器进行电源去耦合,以提高系统稳定性。

    兼容性和支持


    - 兼容性: 支持多种参考频率输入,可通过 SPI 接口进行配置和控制。
    - 技术支持: 提供详细的技术文档和样片申请,可访问 TI 官网获取更多资源。

    常见问题与解决方案


    - 问题: 设备供电电流过高。
    - 解决办法: 检查电源去耦合电容是否正确连接,确认参考输入频率在规定范围内。
    - 问题: 输出信号相位噪声较大。
    - 解决办法: 调整外部电容和电阻值,确保正确的分频设置。

    总结和推荐


    TRF3761 系列产品凭借其高性能、低功耗和灵活的配置方式,在无线通信领域具有很强的应用前景。无论是对于 WCDMA、CDMA 还是 GSM 通信系统,该系列器件都是理想的频率合成器解决方案。建议用户根据具体应用需求选择合适的型号,并按照手册指导进行设计和调试。
    该产品在集成度、性能和灵活性方面表现出色,适用于多种高性能应用场合。如果你正在寻找一个可靠且高效的频率合成解决方案,TRF3761 系列是一个值得考虑的选择。

TRF3761-GIRHAT参数

参数
最大输入频率 2.06GHz
最大工作供电电压 5.25V
最小工作供电电压 4.5V
PLL-锁相环
长*宽*高 6mm(长度)*900μm(高度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TRF3761-GIRHAT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TRF3761-GIRHAT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 锁相环 TEXAS INSTRUMENTS TRF3761-GIRHAT TRF3761-GIRHAT数据手册

TRF3761-GIRHAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 100.1466
2000+ ¥ 97.6005
3000+ ¥ 95.0544
库存: 8000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 100146.6
直接购买
