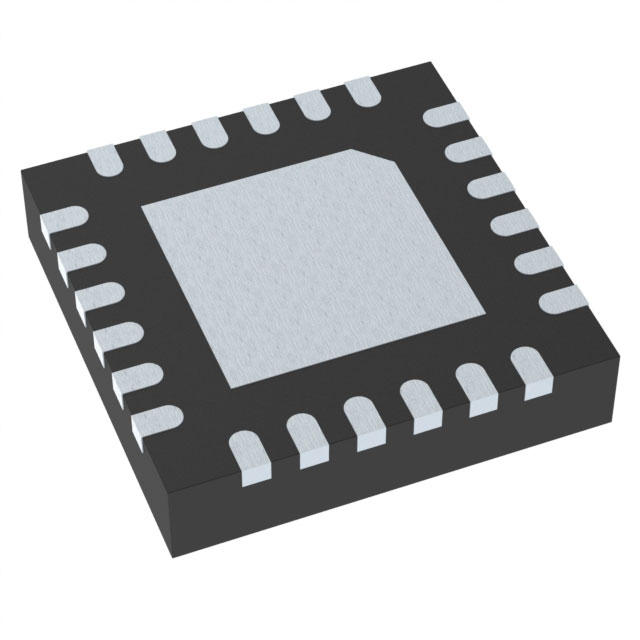

CDC421250RGET

产品分类: 锁相环
厂牌: TEXAS INSTRUMENTS
产品描述: 是 3V 3.6V 250MHz VQFN-24 贴片安装,黏合安装
供应商型号: 25E-CDC421250RGET
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 锁相环 CDC421250RGET

CDC421250RGET概述

    # CDC421xxx 全集成低抖动晶体振荡器时钟发生器技术综述

    1. 产品简介


    CDC421xxx 是一款高性能、低相位噪声的时钟发生器,由德州仪器(Texas Instruments)设计生产。这款器件集成了一个低噪声 LC 基电压控制振荡器(VCO),能够在 1.75 GHz 至 2.35 GHz 的频率范围内稳定运行。CDC421xxx 支持多种输出频率(100 MHz、106.25 MHz、125 MHz、156.25 MHz、212.5 MHz、250 MHz 和 312.5 MHz),适合各种高精度应用场景。
    该产品主要适用于需要高频率稳定性、低抖动和低相位噪声的场合,广泛应用于通信、计算、工业和消费电子领域。

    2. 技术参数


    以下为 CDC421xxx 的关键技术和性能指标:
    - 输入模式:外部晶体输入或 LVCMOS 输入(支持 31.25 MHz、33.33 MHz 和 35.42 MHz)。
    - 输出频率范围:100 MHz 至 312.5 MHz。
    - 工作电压:单电源 3.3 V,最大供电电流 110 mA。
    - 抖动性能:
    - RMS 抖动(12 kHz 至 20 MHz):最低可达 378 fs。
    - 总抖动:29.82 ps。
    - 确定性抖动:最低 9.12 ps。
    - 输出格式:LVPECL 差分输出。
    - 工作温度范围:工业级 –40°C 至 85°C。
    - 封装形式:24 引脚 QFN 封装。

    3. 产品特点和优势


    CDC421xxx 的核心优势包括:
    - 高可靠性:采用 QFN 封装设计,ESD 保护超过 2 kV,确保在恶劣环境下可靠运行。
    - 低抖动:通过集成低噪声 LC 振荡器,提供行业领先的抖动性能。
    - 灵活性强:支持多种输入频率和输出频率配置,满足多样化需求。
    - 节能设计:典型功耗仅为 300 mW,显著降低系统能耗。
    - 广泛兼容性:可与不同频率的晶体或 LVCMOS 输入无缝对接。

    4. 应用案例和使用建议


    应用场景
    CDC421xxx 可广泛应用于高速通信系统、数据中心、视频处理设备和精密测量仪器等领域。例如:
    - 在通信网络中作为主时钟源,支持高达 312.5 MHz 的频率输出。
    - 在工业自动化设备中,提供稳定的频率参考信号以确保数据同步。
    使用建议
    - 在高频应用中,建议搭配低阻抗、高稳定性晶体以进一步降低相位噪声。
    - 使用差分对(LVPECL 输出)时,需确保线路阻抗匹配以减少信号失真。
    - 为避免外部干扰,建议将芯片工作温度控制在推荐范围内(–40°C 至 85°C)。

    5. 兼容性和支持


    - 兼容性:CDC421xxx 可与市面上主流的晶体振荡器配合使用,并支持不同类型的输入频率。
    - 支持服务:德州仪器提供全面的技术文档、开发工具及客户支持服务,帮助开发者快速完成产品集成。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出频率不稳定 | 检查外部晶体是否符合要求,重新焊接连接点。 |
    | 总功耗高于预期 | 调整输入频率至推荐值,降低工作电压至 3.3 V。|
    | 相位噪声过高 | 确保电路接地良好并远离其他干扰源。 |

    7. 总结和推荐


    CDC421xxx 是一款高性能、低抖动的时钟发生器,在多个领域展现出卓越的性能。其丰富的功能、广泛的适用性及良好的技术支持使其成为行业内极具竞争力的产品。综合评估后,我们强烈推荐 CDC421xxx 用于需要高精度时钟信号的应用场景。如果您正在寻找一款稳定、高效且易用的时钟解决方案,CDC421xxx 将是一个理想选择。
    最终评分:★★★★★
    推荐指数:高度推荐

CDC421250RGET参数

参数
最小工作供电电压 3V
PLL-锁相环
最大输入频率 250MHz
最大工作供电电压 3.6V
24-VFQFN Exposed Pad
通用封装 VQFN-24
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装
