PCM1798DB

产品分类: ADC/DAC-专用型
厂牌: TEXAS INSTRUMENTS
产品描述: PCM 数字供电,模拟供电 200Ksps 24bit 2 SSOP-28 贴片安装 10.2mm*5.3mm*1.95mm
供应商型号: PCM1798DB
供应商: 国内现货
标准整包数: 1000

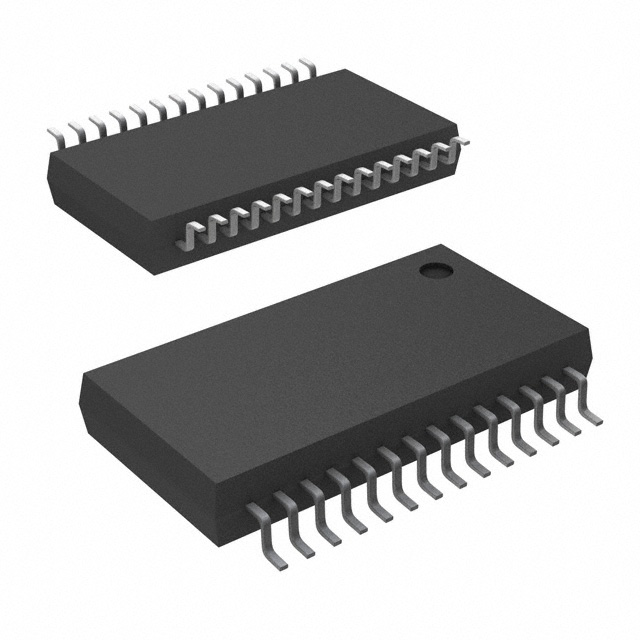

TEXAS INSTRUMENTS ADC/DAC-专用型 PCM1798DB

PCM1798DB概述

    PCM1798 24-Bit, 192-kHz Sampling, Advanced Segment Audio Stereo Digital-to-Analog Converter

    1. 产品简介


    PCM1798 是一款集成的单芯片 CMOS 音频立体声数字到模拟转换器(DAC),包括数据转换器及其支持电路,封装在一个小型 28 引脚 SSOP 包装内。PCM1798 使用德州仪器(TI)先进的分段 DAC 架构,实现了卓越的动态性能和对时钟抖动的改进容错能力。该器件支持平衡电流输出,允许用户在外部分析中优化模拟性能。

    2. 技术参数


    PCM1798 的技术参数如下:
    - 分辨率: 24 位
    - 采样频率: 10 kHz 至 200 kHz
    - 系统时钟: 128, 192, 256, 384, 512 或 768 fS
    - 动态范围: 123 dB
    - 总谐波失真加噪声(THD+N): 0.0005%
    - 信噪比(SNR): 123 dB
    - 通道分离度: 最高 126 dB
    - 电源电压:
    - 数字电源:3.3 V
    - 模拟电源:4.7525 V 至 5.25 V
    - 工作温度范围: -25°C 至 85°C

    3. 产品特点和优势


    PCM1798 具有以下几个显著特点和优势:
    - 高精度: 24 位分辨率提供卓越的声音保真度。
    - 高动态性能: 动态范围高达 123 dB,确保声音无失真。
    - 低失真: THD+N 仅为 0.0005%,提供纯净的声音输出。
    - 宽泛的工作条件: 支持 10 kHz 至 200 kHz 的广泛采样频率,适用于多种应用场景。
    - 灵活的数据接口: 支持标准、I2S 和左对齐数据格式。
    - 双电源操作: 提供 5 V 模拟电源和 3.3 V 数字电源。

    4. 应用案例和使用建议


    PCM1798 可用于各种音频设备,如:
    - A/V 接收器
    - DVD 播放机
    - 音乐设备
    - 高清电视接收机
    - 汽车音响系统
    - 数字多轨录音机
    使用建议:
    - 连接设计: 确保电源供应稳定,遵循推荐的布局和接地要求。
    - 时钟管理: 正确配置系统时钟和数据时钟,以实现最佳性能。
    - 应用注意事项: 在多通道环境中,注意通道之间的隔离度,避免信号干扰。

    5. 兼容性和支持


    PCM1798 兼容多种外部数字滤波器或 DSP,提供灵活的集成选项。厂商提供详尽的技术文档和支持,帮助用户轻松上手和调试。

    6. 常见问题与解决方案


    常见的用户问题及解决方案包括:
    - 问题: 设备无法正常启动。
    - 解决方案: 检查电源连接是否正确,确认系统时钟配置正确。

    - 问题: 输出信号失真严重。
    - 解决方案: 确认所有模拟和数字信号路径接地良好,调整系统时钟频率至推荐值。

    7. 总结和推荐


    PCM1798 是一款高性能的立体声 DAC,适用于各种高端音频设备。其高分辨率、出色的动态性能和灵活的接口使其成为音频系统设计的理想选择。强烈推荐给追求高品质音频输出的应用。
    通过本文,希望用户能更好地了解 PCM1798 的性能和应用,充分发挥其潜力。

PCM1798DB参数

参数
通道数 2
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 24bit
采样率 200Ksps
接口类型 PCM
位数 -
供电类型 数字供电,模拟供电
长*宽*高 10.2mm*5.3mm*1.95mm
通用封装 SSOP-28
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

PCM1798DB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PCM1798DB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS ADC/DAC-专用型 TEXAS INSTRUMENTS PCM1798DB PCM1798DB数据手册

PCM1798DB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 37.8308
2000+ ¥ 36.869
3000+ ¥ 35.9072
库存: 29000
起订量: 1000 增量: 47
交货地:
最小起订量为:1000
合计: ¥ 37830.8
直接购买
加入购物车
