DAC8832IRGYT

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 2.7V~5.5V 16 SPI 2.7V~5.5V R-2R VQFN-14-EP 贴片安装,黏合安装
供应商型号: DAC8832IRGYT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 模数转换器(ADC) DAC8832IRGYT

DAC8832IRGYT概述

    DAC8832 数模转换器技术手册

    1. 产品简介


    DAC8832 是一款高性能的单通道16位电压输出型数模转换器(DAC),具有超低功耗特性。它可以通过单电源(3V至5V)供电操作,非常适合需要高精度和低噪声的应用场景。该器件提供了卓越的线性度(最大误差为±1 LSB),低杂散噪声和快速的稳定时间(仅需1微秒)。产品主要应用于便携式设备、自动测试设备(ATE)、工业过程控制以及数据采集系统等领域。

    2. 技术参数


    主要技术参数:
    - 分辨率: 16位
    - 电源电压范围: 2.7V 至 5.5V
    - 静态性能:
    - 线性误差: ±1 LSB (典型值)
    - 差分线性误差: ±1 LSB (所有等级)
    - 增益误差: ±7 LSB (典型值)
    - 零码误差: ±2 LSB (典型值)
    - 输出特性:
    - 电压输出范围: 单极性 0 到 VREF;双极性 -VREF 到 VREF
    - 输出阻抗: 6.25 kΩ
    - 建立时间: 1 μs (到1/2 LSB的全量程)
    - 电源电流: 15 µA (3V电源下)
    - 封装: QFN-14
    电气特性:
    - 参考输入电压范围: 1.25V 至 VDD
    - 参考输入电阻: 9 kΩ (单极性模式)
    - 参考带宽: 1.3 MHz (代码=FFFFh)
    - 信号噪声比 (SNR): 92 dB (代码=0000h)

    3. 产品特点和优势


    特点:
    - 高精度: 16位分辨率,线性误差≤±1 LSB,差分线性误差≤±1 LSB。
    - 超低功耗: 仅需15 μW(3V电源)。
    - 高速接口: 最高支持50 MHz SPI接口。
    - 快速稳定: 1 μs即可达到1/2 LSB的全量程稳定时间。
    - 双极性/单极性操作: 可以选择输出范围,提供灵活性。
    优势:
    - 广泛适用性: 能够满足便携式设备、ATE及工业自动化等多种应用需求。
    - 易于集成: 提供标准SPI接口,易于与微处理器或DSP配合使用。
    - 可靠性高: 宽温度范围(-40°C 至 +85°C),适合严苛环境下的工作。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化中用于控制系统,实现精确的位置控制或速度调节。
    - 在医疗仪器中作为精密传感器的一部分,提供稳定的模拟输出信号。
    - 在音频处理设备中作为音量控制器,提供平稳且无失真的音量调整。
    使用建议:
    - 确保电路设计时充分考虑外部参考源的选择,以确保良好的线性度和精度。
    - 使用滤波电容来降低电源噪声对转换器的影响。
    - 为保证最佳性能,推荐使用适当的电源去耦合电容,特别是在VDD引脚附近。

    5. 兼容性和支持


    DAC8832 提供多种封装选项,其中QFN-14为常用封装形式,且与同类产品如DAC8831IRGY兼容,方便替换和升级。TI公司提供详尽的技术文档和客户支持服务,用户可以通过官网或技术支持热线获取相关帮助。

    6. 常见问题与解决方案


    常见问题1:电源电流异常
    - 原因: 电源电压过高或过低,或电源纹波过大。
    - 解决办法: 检查电源设计并增加稳压和滤波电路。
    常见问题2:线性度差
    - 原因: 输入代码不稳定或参考电压不准确。
    - 解决办法: 稳定输入代码并确保参考电压准确无误。
    常见问题3:噪声大
    - 原因: 电源噪声、外部干扰或电路布局不合理。
    - 解决办法: 加强电源去耦和屏蔽措施,优化PCB布局。

    7. 总结和推荐


    总结:
    DAC8832是一款高度集成的高性能数模转换器,具有卓越的线性度、低噪声和快速的响应速度。特别适用于需要高精度和低功耗的工业控制、医疗设备和便携式电子产品中。
    推荐:
    强烈推荐给需要高精度数模转换器的应用开发者,尤其是对于工业控制、医疗设备及便携式电子产品领域的工程师。凭借其优异的性能和稳定性,可以显著提升整体系统的性能表现。

DAC8832IRGYT参数

参数
采样率 -
通道数 -
信噪比 -
电压 - 电源,数字 2.7V~5.5V
输入类型 -
电压-电源,模拟 2.7V~5.5V
分辨率 -
架构 R-2R
接口类型 SPI
位数 16

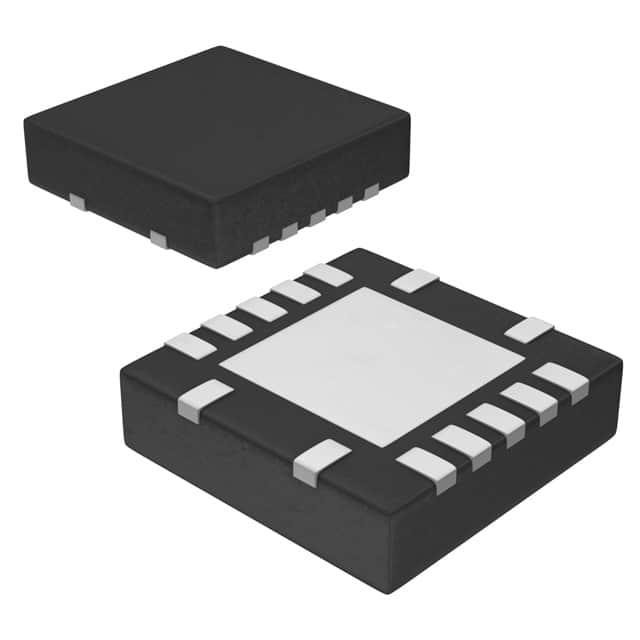

通用封装 VQFN-14-EP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DAC8832IRGYT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DAC8832IRGYT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS DAC8832IRGYT DAC8832IRGYT数据手册

DAC8832IRGYT封装设计

查看详情并下载
Symbol
Footprint
3D Model
