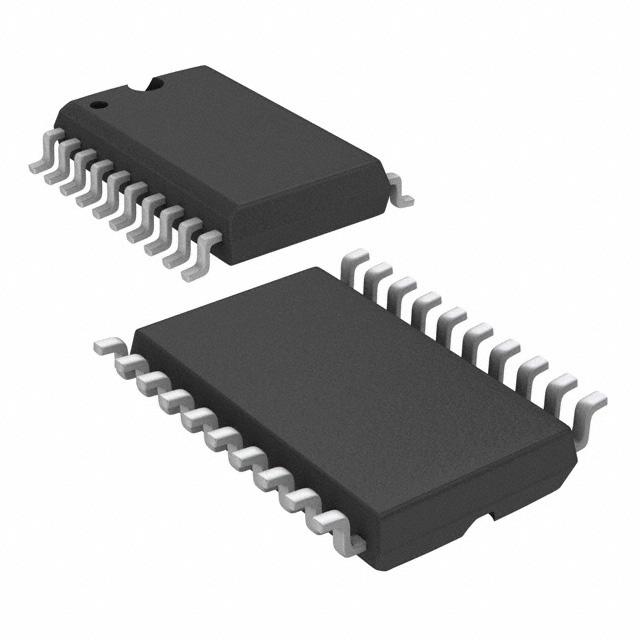

ADS7808U

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 5V 73dB 100Ksps 12bit 1 12 DSP,SPI Single-Ended 5V SAR SOIC-20 贴片安装 12.8mm*7.52mm*2.35mm
供应商型号: ADS7808U
供应商: 国内现货
标准整包数: 10
TEXAS INSTRUMENTS 模数转换器(ADC) ADS7808U

ADS7808U概述


    产品简介


    产品名称:ADS7808
    产品类型:12位逐次逼近型(SAR)模拟到数字转换器(ADC)
    主要功能:
    - 高精度模拟信号转换
    - 快速采样率
    - 单电源供电操作
    - 支持多种输入范围
    应用领域:
    - 工业控制与自动化系统
    - 数据采集系统
    - 通信设备
    - 医疗设备
    - 仪器仪表

    技术参数


    基本参数:
    - 分辨率:12位
    - 采样率:最高100kHz
    - 模拟输入范围:±10V、0V至5V等
    - 功耗:最大100mW
    - 封装:SO-20
    性能参数:
    - INL误差:±1/2 LSB
    - DNL误差:±1/2 LSB
    - SINAD:72dB(输入频率45kHz时)
    - 总谐波失真(THD):-90dB(输入频率45kHz时)
    电气特性:
    - 内部参考电压:2.5V
    - 外部参考电压范围:2.3V至2.7V
    - 逻辑电平输入:-0.3V至VDIG+0.3V
    - 串行数据输出格式:二进制补码或直二进制
    工作环境:
    - 工作温度范围:工业级-40°C至+85°C
    - 存储温度范围:-65°C至+150°C

    产品特点和优势


    - 高精度: 本产品具有高精度的转换能力,能够达到72dB的信噪比,保证了良好的测量结果。
    - 多功能输入范围: 六种指定的输入范围使得它可以适应不同类型的模拟信号,从而满足多样化的应用场景需求。
    - 易于集成: 采用单一+5V供电操作,简单接口设计,便于与其他数字处理器进行集成。
    - 宽工作温度范围: 适用于工业级应用,可靠性高。

    应用案例和使用建议


    应用场景:
    - 在工业自动化控制系统中,用于实时监测各种物理量如温度、压力等。
    - 在医疗设备中,用于生命体征的精确测量。
    使用建议:
    - 确保模拟输入信号在规定范围内,以避免超出输入范围导致的测量不准确。
    - 在复杂环境中使用时,确保电路设计符合要求的接地、去耦合标准,以减少噪声干扰。

    兼容性和支持


    - 兼容性: ADS7808与16位ADS7809引脚兼容,方便用户在不同精度要求下灵活选择。
    - 支持: 厂商提供详细的技术文档和在线支持,包括详细的原理图、应用笔记等,有助于用户快速上手。

    常见问题与解决方案


    - 问题1:转换结果不稳定。
    - 解决方法: 检查电源是否稳定,特别是参考电压是否符合要求。确保所有连接正确无误。

    - 问题2:信号丢失或不完整。
    - 解决方法: 检查串行时钟(DATACLK)是否正常工作。检查电路布局,确保信号线无过多噪声。

    总结和推荐


    综上所述,ADS7808是一款高性能、多功能且易于使用的12位模拟到数字转换器。它凭借其高精度、宽输入范围、低功耗和优良的电气特性,在工业控制、医疗设备等多个领域都有着广泛的应用前景。强烈推荐使用ADS7808以满足对高精度模拟信号转换的需求。

ADS7808U参数

参数
接口类型 DSP,SPI
信噪比 73dB
电压 - 电源,数字 5V
分辨率 12bit
架构 SAR
输入类型 Single-Ended
位数 12
电压-电源,模拟 5V
通道数 1
采样率 100Ksps
长*宽*高 12.8mm*7.52mm*2.35mm
通用封装 SOIC-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

ADS7808U厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADS7808U数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS ADS7808U ADS7808U数据手册

ADS7808U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 232
500+ ¥ 224
1000+ ¥ 216
库存: 1500
起订量: 10 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 2320
直接购买
加入购物车
