ADC08L060CIMT/NOPB

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 2.4V~3.6V 48dB 60Msps 8bit 1 8 Parallel Single-Ended 2.4V~3.6V Pipelined TSSOP-24 贴片安装 7.8mm*4.4mm*900μm
供应商型号: ADC08L060CIMT/NOPB
供应商: 国内现货
标准整包数: 1000

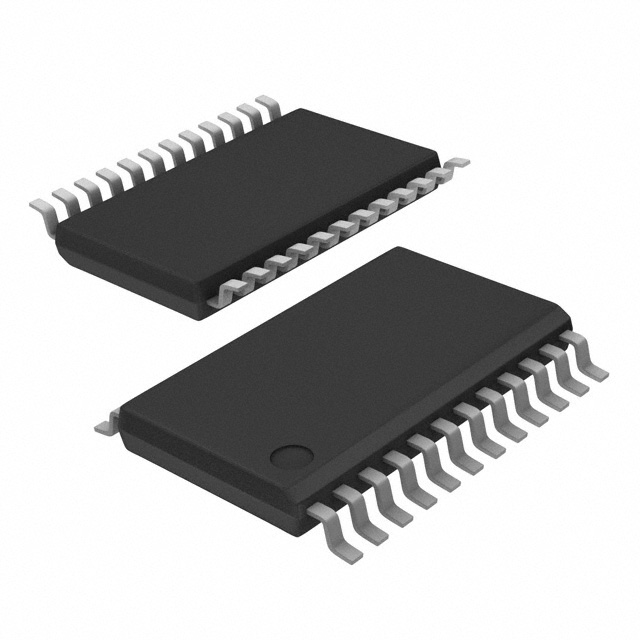

TEXAS INSTRUMENTS 模数转换器(ADC) ADC08L060CIMT/NOPB

ADC08L060CIMT/NOPB概述

    ADC08L060: 8-Bit, 10 MSPS to 60 MSPS, Low-Power A/D Converter

    1. 产品简介


    ADC08L060是一款低功耗、8位、单片模拟到数字转换器,内置采样和保持电路。专为低成本、低功耗、小尺寸及易于使用而设计,可在10 MSPS至60 MSPS的转换速率下工作,仅消耗0.65 mW每MHz的时钟频率,或者在60 MSPS时仅消耗39 mW。通过将PD引脚设置高电平,ADC08L060可进入低功耗模式,此时功耗约为1 mW。其独特的架构达到了7.6有效位(ENOB)的精度,表现出优异的性能指标,包括优秀的线性和非线性误差控制。

    2. 技术参数


    - 分辨率: 8位
    - 转换率: 10 MSPS 至 60 MSPS
    - 电压范围: +2.4V 到 +3.6V
    - 供电电压: 单电源+3V
    - 参考电压: VRB: 0.3V 至 VRT: 1.9V
    - 输入电压范围: VRB 至 VRT
    - 全功率带宽: 270 MHz
    - 信号噪声比 (SNR):
    - 10.1 MHz 下: 48 dB (典型)
    - 29 MHz 下: 46.1 dB (典型)
    - 总谐波失真 (THD):
    - 10.1 MHz 下: -57 dB (典型)
    - 29 MHz 下: -53.3 dB (典型)
    - 差分非线性 (DNL): ±0.25 LSB (典型)
    - 积分非线性 (INL): ±0.5/-0.2 LSB (典型)
    - 最低转换率: 10 MSPS
    - 最高转换率: 60 MSPS
    - 最小输出保持时间: 5.2 ns
    - 最大输出延迟: 9.4 ns
    - 时钟占空比: 95%
    - 工作温度范围: -40°C 至 +85°C
    - 封装类型: 24引脚塑料TSSOP封装
    - 热阻抗: 92°C/W

    3. 产品特点和优势


    - 低功耗: 在60 MSPS时功耗仅为39 mW,低功耗模式下功耗小于1 mW。
    - 小尺寸: 采用24引脚TSSOP封装,适合便携式和空间受限的应用。
    - 宽输入电压范围: 输入电压范围为0.3V至1.9V,适合多种应用。
    - 出色的线性和非线性精度: DNL和INL误差分别控制在±0.25 LSB和±0.5/-0.2 LSB内,保证了良好的信号保真度。
    - 内部采样和保持功能: 简化系统设计,减少外部组件需求。
    - 短路保护: 输出引脚具有短路保护功能,增加了系统的可靠性。
    - 兼容逻辑接口: 支持TTL/CMOS兼容逻辑电平,便于集成到各种数字系统中。

    4. 应用案例和使用建议


    应用案例:
    - 数字成像: 在医学成像、监控摄像头等场景中,ADC08L060能实现高质量的图像数字化。
    - 通信系统: 在高速数据采集系统中,ADC08L060的高转换速率和低功耗特性使其成为理想的前端信号处理芯片。
    - X射线成像: 高速和高精度特性使其适用于医疗成像系统。
    - 视频编解码器: 具备快速响应速度和高动态范围,适合视频信号的快速处理。
    使用建议:
    - 正确选择参考电压: 为了确保ADC08L060的准确性和稳定性,选择合适的VRB和VRT值至关重要。
    - 电源和接地管理: 使用多个旁路电容(例如0.1 µF和10 µF)来降低噪声和提高电源稳定性。
    - 布局布线: 注意走线长度和宽度以减小寄生效应,提高信号完整性。
    - 参考设计: 参考厂商提供的参考设计进行PCB布局,可以进一步优化性能。

    5. 兼容性和支持


    - 与其他电子元器件兼容: 由于支持TTL/CMOS逻辑电平,ADC08L060能够轻松集成到现有的数字系统中。
    - 制造商支持: 德州仪器提供详细的技术文档、参考设计和售后支持,确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题1: ADC08L060在高速转换时出现失真。
    - 解决方案: 确保输入信号稳定且在额定范围内,使用适当的滤波器减少噪声。
    - 问题2: 功耗过高。
    - 解决方案: 仔细检查电源配置,确保旁路电容足够并选择合适的供电电压。
    - 问题3: 输出数据不正确。
    - 解决方案: 检查时钟频率和占空比,确保它们符合规定。

    7. 总结和推荐


    ADC08L060凭借其高转换速率、低功耗和出色的性能指标,是一款非常适合于高速数据采集、通信和成像应用的高性能模数转换器。其出色的线性和非线性精度,加上广泛的工作温度范围和良好的兼容性,使其在多种应用场景中表现出色。强烈推荐在需要高效数据处理的系统中使用ADC08L060。

ADC08L060CIMT/NOPB参数

参数
通道数 1
电压 - 电源,数字 2.4V~3.6V
信噪比 48dB
分辨率 8bit
输入类型 Single-Ended
电压-电源,模拟 2.4V~3.6V
架构 Pipelined
位数 8
采样率 60Msps
接口类型 Parallel
长*宽*高 7.8mm*4.4mm*900μm
通用封装 TSSOP-24
安装方式 贴片安装
零件状态 在售
包装方式 管装

ADC08L060CIMT/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADC08L060CIMT/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS ADC08L060CIMT/NOPB ADC08L060CIMT/NOPB数据手册

ADC08L060CIMT/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 42.8104
2000+ ¥ 41.722
3000+ ¥ 40.6336
库存: 34000
起订量: 1000 增量: 61
交货地:
最小起订量为:1000
合计: ¥ 42810.4
