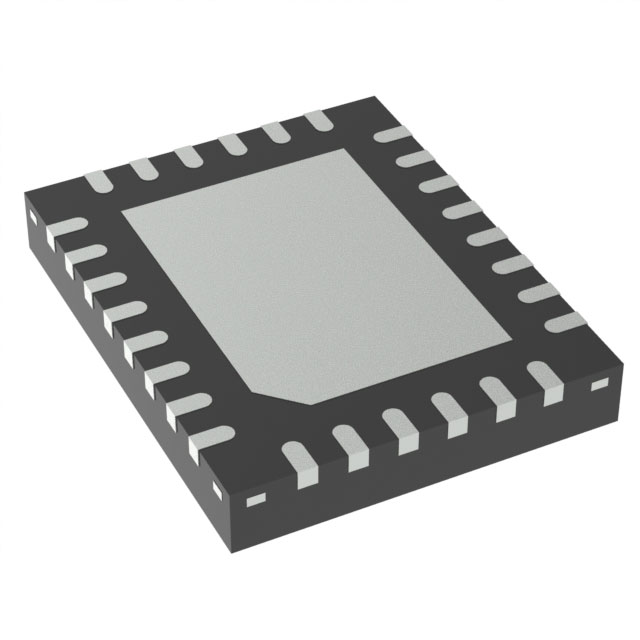

OPT3101RHFR

产品分类: 模拟前端(AFE)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.7V~1.9V,3V~3.6V 3 16 1.7V~1.9V VQFN-28 贴片安装,黏合安装
供应商型号: 26M-OPT3101RHFR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 模拟前端(AFE) OPT3101RHFR

OPT3101RHFR概述

    OPT3101 ToF-Based Long-Range Proximity and Distance Sensor AFE

    1. 产品简介


    OPT3101 是一款高精度、高速、高分辨率的ToF(飞行时间)测距传感器模拟前端(AFE)。它集成了完整的深度处理管道,包括ADC、时序序列器和数字处理引擎。OPT3101不仅适用于长距离距离测量,还能进行障碍物检测和避障。该器件具有可编程性,能够根据不同的应用需求定制设计,提供多样化的光敏二极管和发射器选择。其广泛的应用范围使其在工业自动化、无人机导航和家庭清洁机器人等多个领域具有重要的应用价值。

    2. 技术参数


    - 工作频率: 调制频率高达10 MHz
    - 样本率: 最大可达4000 Hz
    - 距离输出: 16位距离输出,无模糊范围可达15米
    - 动态范围: 88 dB信号相位动态范围
    - 环境光抑制: 60 dB的环境光抑制能力
    - 功耗: 满量程信号电流低至200 nA
    - 供电电压: 单一3.3V或1.8V和3.3V电源操作
    - 温度范围: 工作环境温度范围为-40°C到85°C
    - 热特性: 热阻RθJA为32.9°C/W,有助于散热
    - 支持特性: 支持3个发射通道,可实现多区域操作

    3. 产品特点和优势


    - 远距离测量能力: OPT3101能够在长距离下提供准确的测量结果,适用于高精度的工业自动化和无人机导航。
    - 灵活的设计定制: 可以通过多种光敏二极管和发射器进行定制设计,满足不同应用的需求。
    - 高环境光抑制: 具备出色的环境光抑制能力,可在高亮度环境下稳定工作。
    - 低功耗: 具有低满量程信号电流和深睡眠模式下的低功耗,延长电池寿命。
    - 集成温度传感器: 内置温度传感器用于校准,提高系统精度。

    4. 应用案例和使用建议


    - 工业自动化: 在高精度传送带系统中用于背景抑制和对象计数。
    - 无人机导航: 实现精确的无人机着陆和导航。
    - 家庭清洁机器人: 用于障碍物检测和避障,避免误触发暗色地毯。
    - 环境监测: 非接触式距离和液位测量,适用于高温或危险条件下的应用。
    使用建议:
    - 在设计高精度传送带系统时,应确保足够的光线补偿和校准。
    - 在无人机导航系统中,需确保模块安装位置正确,以获取最佳信号质量。
    - 在恶劣环境中,注意模块的温度适应性和抗干扰能力。

    5. 兼容性和支持


    - 接口: 支持I2C接口进行控制和数据传输。
    - 兼容性: 与多种光敏二极管和发射器兼容,易于集成到现有系统中。
    - 支持: 提供详细的文档和技术支持,包括社区资源和更新通知。

    6. 常见问题与解决方案


    - 问题1: 系统无法正常工作。
    - 解决办法: 检查电源电压是否符合要求,确认光敏二极管和发射器是否连接正确。
    - 问题2: 测量结果不准确。
    - 解决办法: 校准温度传感器并检查环境光抑制设置。
    - 问题3: 功耗过高。
    - 解决办法: 使用深睡眠模式,并调整电源管理设置。

    7. 总结和推荐


    OPT3101是一款功能强大且高度可靠的ToF测距传感器,特别适合需要高精度和高环境光抑制的应用。其灵活的设计和广泛的适用性使得它成为多个领域的理想选择。强烈推荐在需要高精度距离测量和障碍物检测的应用中使用此传感器。

OPT3101RHFR参数

参数
电压-电源,模拟 1.7V~1.9V,3V~3.6V
电压 - 电源,数字 1.7V~1.9V
分辨率 -
额定功率 -
采样率 -
位数 16
通道数 3
通用封装 VQFN-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPT3101RHFR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPT3101RHFR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟前端(AFE) TEXAS INSTRUMENTS OPT3101RHFR OPT3101RHFR数据手册

OPT3101RHFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.4298
10+ ¥ 12.527
50+ ¥ 11.2311
100+ ¥ 9.7851
500+ ¥ 9.3059
1000+ ¥ 8.769
库存: 930
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 14.42
