ADC16V130CISQ/NOPB

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.7V~3.6V 78.5dB 130Msps 16bit 1 16 LVDS,Parallel Differential 1.7V~1.9V Pipelined QFN 贴片安装,黏合安装 9mm*9mm*800μm
供应商型号: ADC16V130CISQ/NOPB
供应商: 国内现货
标准整包数: 250

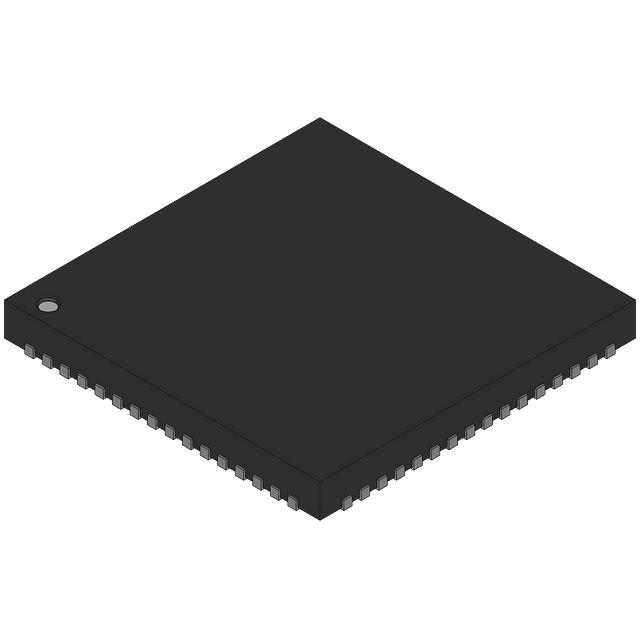

TEXAS INSTRUMENTS 模数转换器(ADC) ADC16V130CISQ/NOPB

ADC16V130CISQ/NOPB概述

    ADC16V130 技术手册概览

    1. 产品简介


    ADC16V130 是一款由德州仪器(TI)生产的16位模拟到数字转换器,最大采样率可达130 MSPS(每秒百万样本)。它采用了LVDS(低电压差分信号)输出,适用于各种高性能信号处理需求。这款器件广泛应用于多种领域,包括高IF采样接收机、多载波基站接收机、测试和测量设备、通信仪器以及数据采集系统等。

    2. 技术参数


    - 分辨率:16位
    - 转换速率:130 MSPS
    - 信噪比(SNR):
    - fIN = 10MHz 时:78.5 dBFS
    - fIN = 70MHz 时:77.8 dBFS
    - fIN = 160MHz 时:76.7 dBFS
    - 无杂散动态范围(SFDR):
    - fIN = 10MHz 时:95.5 dBFS
    - fIN = 70MHz 时:92.0 dBFS
    - fIN = 160MHz 时:90.6 dBFS
    - 全功率带宽:1.4 GHz(典型值)
    - 功耗:
    - 内核:650 mW(典型值)
    - LVDS驱动器:105 mW(典型值)
    - 总计:755 mW(典型值)
    - 工作温度范围:-40°C 至 85°C

    3. 产品特点和优势


    ADC16V130的主要特点包括:
    - 双电源操作(1.8V 和 3.0V)
    - 自动校准功能,在上电时自动进行校准,减少了元件间的差异并提高了动态性能
    - 支持多种输入和输出模式,如CLK/DF 和 PD 引脚可以设置为多级多功能引脚
    - 低功耗操作,提供电源关闭和睡眠模式以节省能源
    - 高精度的内部参考电压和样本保持电路,有助于简化板级设计
    - 集成的低抖动时钟占空比稳定器,允许输入时钟在较宽的占空比范围内而不会影响动态性能
    - 宽广的全功率带宽(1.4 GHz),适合高频率信号处理

    4. 应用案例和使用建议


    ADC16V130 在多个领域得到了广泛应用,例如高IF采样接收机、多载波基站接收机和数据采集系统等。具体使用时,建议用户根据应用需求选择合适的电源配置和数据输出格式,并确保参考电压的正确连接以实现最佳性能。同时,为了获得稳定的性能,建议在实际设计中使用建议的接地和去耦电路设计。

    5. 兼容性和支持


    ADC16V130 采用64针WQFN封装,可与多种电路板布局和外部组件兼容。TI提供了详细的技术文档和支持资源,用户可以通过官方网站获取详细的用户指南、设计工具和其他相关资料。此外,TI还提供了完善的售后支持服务,帮助客户解决在使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:ADC16V130 能否使用外部参考电压?
    - 解决方案:是的,该芯片的VREF引脚可以用于连接低噪声的外部参考电压。请注意使用适当尺寸和类型的去耦电容器,并将其尽可能靠近VREF引脚放置,以减少寄生电感。

    - 问题:如何实现电源关闭和睡眠模式?
    - 解决方案:通过控制PD引脚的状态可以实现这两种模式。当PD=VA3.0时,开启电源关闭模式;当PD=VA3.0(2/3)时,开启睡眠模式。

    7. 总结和推荐


    综上所述,ADC16V130 是一款高性能的16位模拟到数字转换器,特别适合需要高采样率和宽动态范围的应用。其独特的功能和优势使其在市场上具有较强的竞争力。鉴于其卓越的性能和广泛的应用场景,强烈推荐在需要高性能数据采集和信号处理的应用中使用ADC16V130。

ADC16V130CISQ/NOPB参数

参数
采样率 130Msps
电压 - 电源,数字 1.7V~1.9V
输入类型 Differential
分辨率 16bit
架构 Pipelined
通道数 1
接口类型 LVDS,Parallel
信噪比 78.5dB
位数 16
电压-电源,模拟 1.7V~3.6V
长*宽*高 9mm*9mm*800μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ADC16V130CISQ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADC16V130CISQ/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS ADC16V130CISQ/NOPB ADC16V130CISQ/NOPB数据手册

ADC16V130CISQ/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 817.209
500+ ¥ 796.4325
750+ ¥ 775.656
库存: 1000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 204302.25
