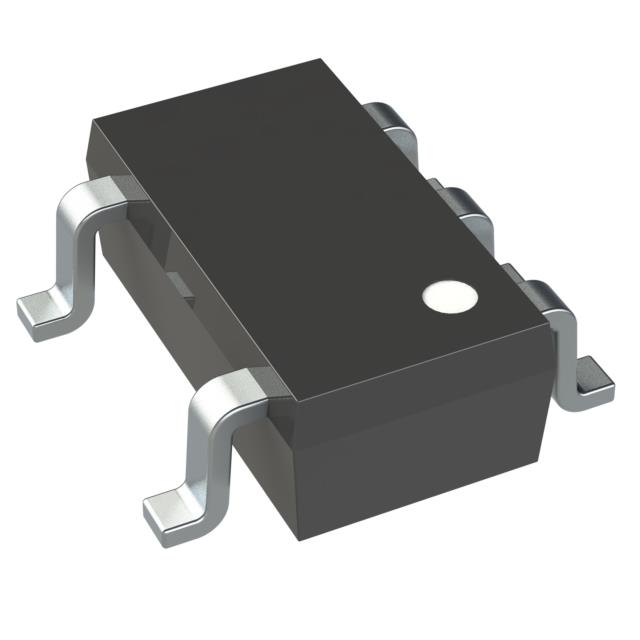

LM26CIM5-VHA/NOPB

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 90°C - 55~110°C ±3°C SOT-23-5 贴片安装 1.1mm(高度)
供应商型号: LM26CIM5-VHA/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 温度传感器 LM26CIM5-VHA/NOPB

LM26CIM5-VHA/NOPB概述


    产品简介


    LM26是一款高精度单路数字输出低功耗恒温开关,它集成了内部参考电压、数模转换器(DAC)、温度传感器和比较器。这款精密电子元器件的主要功能是通过内部设定的阈值来检测并控制电路中的温度变化。它适用于微处理器热管理、家用电器、便携式电池供电系统、风扇控制、工业过程控制、暖通空调系统和远程温度传感等多种应用场景。

    技术参数


    - 电源电压: 2.7V 到 5.5V
    - 电源电流:
    - 最大值:40μA
    - 典型值:16μA
    - 滞回温度:
    - 2°C 或 10°C(典型值)
    - 温度传感器输出: VTEMP
    - 输出斜率:-10.82 mV/°C
    - 绝对最大额定值:
    - 输入电压:6V
    - 输入电流:5mA(任一引脚)
    - 封装输入电流:20mA
    - 最大功率耗散:500mW(TA = 25°C)
    - 存储温度范围:-65°C 至 150°C
    - 温度范围: -55°C 至 +120°C
    - 温度精度: ±3°C
    - 热阻抗: 250°C/W(θJA)

    产品特点和优势


    - 高精度: 在 -55°C 至 +120°C 范围内具有 ±3°C 的温度精度。
    - 无外部组件: 设计中不需要外部元件,简化了设计和成本。
    - 数字输出模式可选: 可配置为开漏或推挽模式,适应多种电路需求。
    - 可编程滞回功能: 通过引脚状态选择滞回值为 2°C 或 10°C,增强温度控制的灵活性。
    - 宽电源电压范围: 支持 2.7V 至 5.5V 的电源电压,适用性广泛。

    应用案例和使用建议


    应用案例:
    - 在微处理器热管理系统中,LM26可以监控处理器温度并在超过预设值时触发过温报警。
    - 家用电器如冰箱中使用LM26来监测和控制制冷系统的温度。
    使用建议:
    - 温度检测准确性: 确保温度传感器连接稳定,避免电磁干扰影响读数。
    - 滞回设置: 根据应用要求选择合适的滞回值,以防止温度波动导致频繁报警。
    - 负载电流管理: 控制输出电流不超过最大额定值,以避免因自发热导致温度误报。

    兼容性和支持


    - 兼容性: LM26可在SOT-23封装中与其他微处理器和控制器无缝集成。
    - 支持和维护: 用户可通过技术支持获得帮助,并且厂商提供了详尽的技术文档和样品订购服务。

    常见问题与解决方案


    - Q: 温度传感器输出不准确怎么办?
    - A: 检查传感器引脚是否接地良好,重新校准传感器。
    - Q: 输出端口信号不稳定怎么办?
    - A: 确认外接电阻值是否合适,检查电路连接是否正确。

    总结和推荐


    综合评估:
    - 主要优点: 高精度、无需外部元件、可编程特性、宽电源电压范围。
    - 市场竞争力: 适合广泛的应用场景,具备良好的可靠性。
    - 推荐使用: 强烈推荐使用LM26作为需要高精度温度控制的电子产品,特别是在需要高集成度和低成本的解决方案中。

LM26CIM5-VHA/NOPB参数

参数
温度阈值 90°C
精度 ±3°C
温度范围 - 55~110°C
长*宽*高 1.1mm(高度)
通用封装 SOT-23-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LM26CIM5-VHA/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM26CIM5-VHA/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS LM26CIM5-VHA/NOPB LM26CIM5-VHA/NOPB数据手册

LM26CIM5-VHA/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.5696
2000+ ¥ 5.428
3000+ ¥ 5.2864
库存: 24000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 5569.6
