CSD86336Q3D

产品分类: 场效应管(MOSFET)
厂牌: TEXAS INSTRUMENTS
产品描述: 6W 8V 1.9V@ 250µA,1.6V@ 250µA 3.8nC@ 45V,7.4nC@ 45V 2个N沟道 25V 9.1mΩ@ 20A,5V,3.4mΩ@ 20A,5V 20A 494pF@ 12.5V,970pF@ 12.5V VSON-CLIP-8 贴片安装
供应商型号: CSD86336Q3D
供应商: 国内现货
标准整包数: 1000

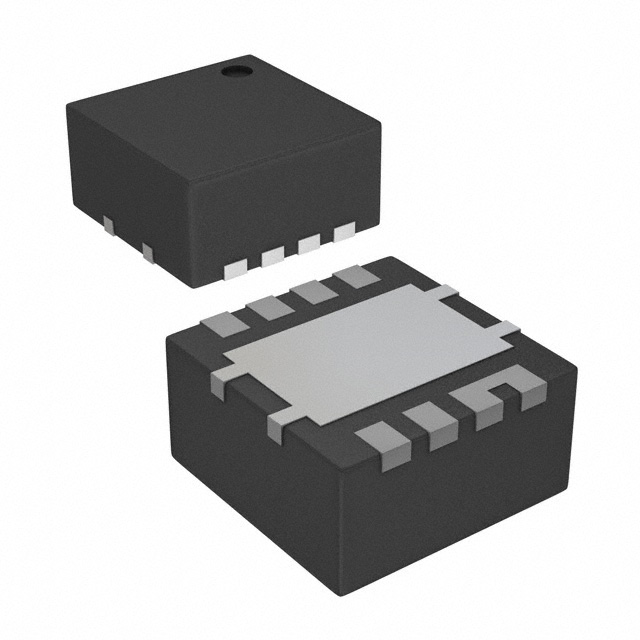

TEXAS INSTRUMENTS 场效应管(MOSFET) CSD86336Q3D

CSD86336Q3D概述

    CSD86336Q3D Synchronous Buck NexFET™ Power Block

    1. 产品简介


    产品类型: CSD86336Q3D 是一款同步降压(Buck)NexFET™ 功率块,专为高电流、高频同步降压应用而设计。
    主要功能:
    - 半桥功率块设计
    - 高达 20A 的操作能力
    - 高达 1.5MHz 的高频运行能力
    - 优化的 5V 门驱动应用
    - 低开关损耗
    - 超低电感封装
    应用领域:
    - 同步降压转换器
    - 高频应用
    - 大电流、低占空比应用
    - 多相同步降压转换器
    - POL 直流-直流转换器
    - IMVP、VRM 和 VRD 应用

    2. 技术参数


    基本电气特性:
    - 输入电压 (VIN): 22V
    - 输出电压 (VOUT): 1.3V
    - 开关频率 (fSW): 500kHz
    - 最大输出电流 (IOUT): 20A
    - 高温下的静态功耗 (PD): 6W
    - 极限温度范围 (TJ 和 TSTG): -55°C 到 150°C
    典型效率和功率损耗曲线:
    - 在 12A 时系统效率高达 93.0%
    - 功率损耗曲线显示不同电流下的功率损耗情况

    3. 产品特点和优势


    特点:
    - 紧凑型设计:3.3mm x 3.3mm 封装
    - 优化的门驱动能力:适合 5V 门驱动应用
    - 低损耗设计:提高效率和可靠性
    优势:
    - 高系统效率:93.0% 的效率使其成为高效率应用的理想选择
    - 高频率操作:支持高达 1.5MHz 的开关频率
    - 低热阻设计:改善散热性能

    4. 应用案例和使用建议


    应用案例:
    - 用于高性能计算系统,例如服务器、数据中心和移动设备
    - 适用于需要低功耗和高效率的场合
    使用建议:
    - 需要特别注意电源输入和地线的布线,以减少寄生电感
    - 使用适当的门驱动器来确保最佳的门驱动电压
    - 根据应用需求选择合适的外部电感值

    5. 兼容性和支持


    兼容性:
    - 与任何 5V 门驱动器控制器/驱动器配合使用
    支持:
    - 官方技术支持和文档更新通知
    - 丰富的社区资源和在线论坛

    6. 常见问题与解决方案


    常见问题:
    1. 高温下的稳定性问题
    - 解决方案:通过适当的散热设计,确保在高温下能够稳定运行
    2. 开关频率的设置问题
    - 解决方案:根据具体应用需求调整开关频率,一般推荐使用 500kHz 到 1.5MHz 之间的频率

    7. 总结和推荐


    综合评估:
    - 作为一款高效、高频的同步降压转换器,CSD86336Q3D 在高电流应用中表现出色,特别是在需要高效率和紧凑设计的应用中。
    - 强烈推荐给需要高电流密度和高效能的应用场景,如高性能计算、数据中心和工业控制等领域。
    通过其出色的电气性能和可靠的设计,CSD86336Q3D 无疑是一款值得信赖的产品,适用于多种复杂的应用环境。

CSD86336Q3D参数

参数
栅极电荷 3.8nC@ 45V,7.4nC@ 45V
Vgs(th)-栅源极阈值电压 1.9V@ 250µA,1.6V@ 250µA
FET类型 2个N沟道
Id-连续漏极电流 20A
Rds(On)-漏源导通电阻 9.1mΩ@ 20A,5V,3.4mΩ@ 20A,5V
配置 独立式
通道数量 1
Ciss-不同 Vds 时的输入最大电容 494pF@ 12.5V,970pF@ 12.5V
Vds-漏源极击穿电压 25V
最大功率耗散 6W
Vgs-栅源极电压 8V
通用封装 VSON-CLIP-8
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

CSD86336Q3D厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CSD86336Q3D数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 场效应管(MOSFET) TEXAS INSTRUMENTS CSD86336Q3D CSD86336Q3D数据手册

CSD86336Q3D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.602
2000+ ¥ 4.485
3000+ ¥ 4.368
库存: 15000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 4602
