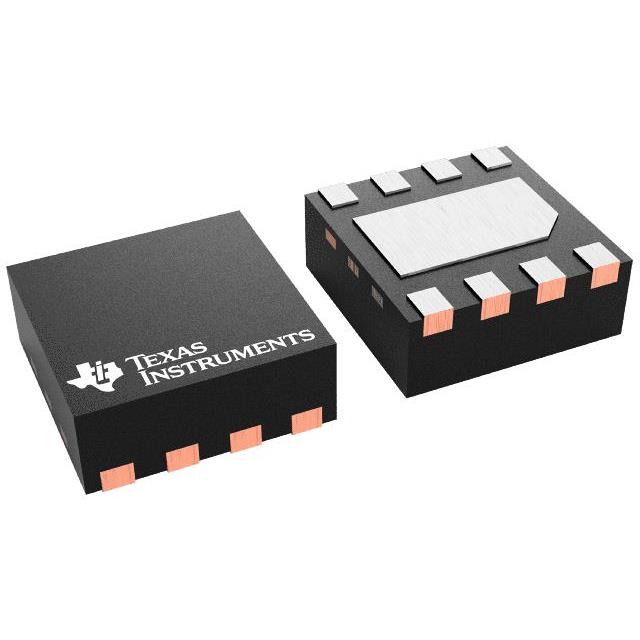

BQ25176MDSGR

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 1-Cell, Linear Solar Charger With Battery For Harvesting Applications
供应商型号: BQ25176MDSGR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电池管理芯片 BQ25176MDSGR

BQ25176MDSGR概述

    BQ25176M 0.8-A, 1-Cell, Linear Solar Charger With Battery Tracking VINDPM For Harvesting Applications

    产品简介


    BQ25176M 是一款集成的线性太阳能充电器,专为单节锂离子(Li-Ion)、聚合物(Li-Poly)和磷酸铁锂(LiFePO4)电池设计。这款充电器具有高达 0.8A 的充电能力,适用于各种智能追踪器和低功耗手持设备。BQ25176M 的核心技术在于其电压输入动态功率管理(VINDPM),能够实时跟踪并管理电池电压,从而实现高效的能源收集和转换。

    技术参数


    - 输入电压范围:高达 30V
    - 工作温度范围:-40°C 至 125°C
    - 输出电压精度:±0.5%
    - 充电电流精度:±10%
    - 预充电电流:20% ISET
    - 终止电流:10% ISET
    - 充电模式:分阶段充电(涓流充电、预充电、恒流快充、电压调节)
    - 过温保护:125°C 温度调节;150°C 热关断保护
    - 过流保护:1000mA
    - 过压保护:18.1V 输入过压保护;输出过压保护
    - 短路保护:输出短路保护

    产品特点和优势


    1. 高精度控制:通过 ±0.5% 的输出电压精度和 ±10% 的充电电流精度,确保稳定的电池充电。
    2. 自动节能模式:进入睡眠模式后,静态电流可降至 350nA,极大地降低了功耗。
    3. 灵活的电池配置:支持不同类型的电池(Li-Ion、Li-Poly 和 LiFePO4),并通过外部电阻设定不同的充电电压和电流。
    4. 集成保护机制:多重保护机制(如过温、过流、短路)确保电池安全,延长电池寿命。
    5. 动态功率管理:VINDPM 技术可根据输入电压实时调整功率,优化太阳能利用效率。

    应用案例和使用建议


    1. 智能追踪器:在户外环境中,BQ25176M 可以通过太阳能高效充电,延长设备续航时间。
    2. 低功耗手持设备:在便携式设备中,BQ25176M 可以确保设备在低功耗状态下稳定运行。
    3. 辅助太阳能充电器:可以作为太阳能充电系统的组成部分,提供额外的能源补充。
    使用建议:
    - 在户外应用中,建议使用较大面积的太阳能板以提高能量收集效率。
    - 在极端环境下,确保设备有足够的散热措施,避免过热。
    - 配合使用适当的滤波电容,以减少输入和输出纹波。

    兼容性和支持


    - 兼容性:BQ25176M 可与多种类型的电池兼容,同时支持不同的充电参数设置。
    - 支持:Texas Instruments 提供详细的技术文档和支持资源,帮助用户快速上手和解决常见问题。

    常见问题与解决方案


    1. 问题:静态电流过高
    解决方案:检查 BIAS 引脚是否正确连接到 GND,确认无负载情况下的静态电流是否在正常范围内。
    2. 问题:充电电流不准确
    解决方案:重新校准 ISET 和 VSET 引脚上的外部电阻值,确保符合制造商的推荐值。
    3. 问题:输出过压
    解决方案:检查输出电容器和外部电路,确保没有异常情况。

    总结和推荐


    综上所述,BQ25176M 具备高效能、高精度的充电能力和多种保护机制,是一款适合广泛应用的优质充电器。其在智能追踪器和低功耗设备领域的表现尤为突出。对于需要可靠、高效的太阳能充电解决方案的用户,强烈推荐使用 BQ25176M。

BQ25176MDSGR参数

参数
最小工作供电电压 -
故障保护 -
最大工作供电电压 -
功能 -
输出电流 -
电池类型 -
最大输出电压 -
接口类型 -
最小输出电压 -
通用封装 WSON-8
包装方式 卷带包装

BQ25176MDSGR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ25176MDSGR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ25176MDSGR BQ25176MDSGR数据手册

BQ25176MDSGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
