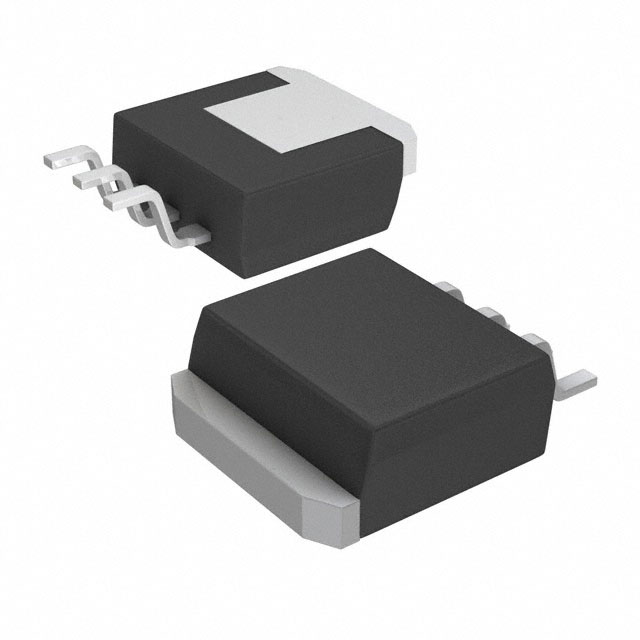

CSD19506KTT

产品分类: 场效应管(MOSFET)
厂牌: TEXAS INSTRUMENTS
产品描述: 375W(Tc) 20V 3.2V@ 250µA 156nC@ 10 V 1个N沟道 80V 2.3mΩ@ 100A,10V 200A 12.2nF@40V DDPAK-3,TO-263 贴片安装
供应商型号: CSD19506KTT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 场效应管(MOSFET) CSD19506KTT

CSD19506KTT概述

    CSD19506KTT:80V N-Channel NexFET™ 功率MOSFET 技术手册

    1. 产品简介


    CSD19506KTT是一款80V N沟道NexFET™功率MOSFET,具有超低栅极电荷(Qg和Qgd),低热阻,雪崩耐受能力等特点。此款MOSFET特别设计用于减小功率转换应用中的损耗,适用于二次侧同步整流和电机控制等领域。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 漏源电压 (VDS) 80 V |
    | 栅源电压 (VGS) | ±20 V |
    | 持续漏电流 (ID) 200 A |
    | 雪崩耐受能量 (EAS) 832 mJ |
    | 栅极电荷总和 (Qg) 120 | 156 | nC |
    | 漏源导通电阻 (RDS(on)) | VGS=6V | 2.2 | 2.8 | mΩ |
    VGS=10V | 2.0 | 2.3 | mΩ |
    | 热阻 (RθJC) 0.4 °C/W |

    3. 产品特点和优势


    - 超低栅极电荷:CSD19506KTT拥有极低的栅极电荷(Qg和Qgd),这有助于减少开关损耗。
    - 低热阻:热阻低使得散热效果更佳,提高长期运行的可靠性。
    - 雪崩耐受能力:可在高瞬态条件下正常工作,适合应用于恶劣环境中。
    - 符合环保标准:无铅端子镀层,符合RoHS标准,且不含卤素,适用于绿色环保要求高的应用场合。

    4. 应用案例和使用建议


    应用案例:
    - 二次侧同步整流:在逆变器和电源供应器的输出级中用于降低损耗。
    - 电机控制:作为开关元件,在驱动电机时提高效率和稳定性。
    使用建议:
    - 在进行系统设计时,确保MOSFET的栅极与源极间有足够的驱动电路以避免欠驱动现象。
    - 选择合适的栅极电阻(RG)来优化开关速度和减少EMI干扰。
    - 注意散热设计,避免过热导致的损坏。

    5. 兼容性和支持


    CSD19506KTT与各种标准电路板设计兼容,可直接焊接在标准DDPAK/TO-263封装上。德州仪器提供详尽的技术文档和支持,包括安装指南和焊锡掩膜开口推荐,确保顺利集成到现有系统中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频率过高引起发热 | 调低开关频率,增加栅极电阻 |
    | 阈值电压偏移 | 更换栅极驱动电路,重新校准VGS |
    | 高温环境下性能下降 | 加强散热措施,确保良好通风环境 |

    7. 总结和推荐


    综上所述,CSD19506KTT凭借其优异的性能参数、可靠的应用特性和广泛的应用场景,在众多功率MOSFET产品中脱颖而出。其出色的栅极电荷、低热阻及环保特性使其成为需要高效能功率转换的应用的理想选择。强烈推荐在相关项目中采用此款MOSFET,相信它将带来显著的性能提升和成本节约。

CSD19506KTT参数

参数
栅极电荷 156nC@ 10 V
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 3.2V@ 250µA
Rds(On)-漏源导通电阻 2.3mΩ@ 100A,10V
配置 独立式
Vds-漏源极击穿电压 80V
FET类型 1个N沟道
Id-连续漏极电流 200A
Ciss-不同 Vds 时的输入最大电容 12.2nF@40V
最大功率耗散 375W(Tc)
通道数量 1
10.67mm(Max)
9.65mm(Max)
5.08mm(Max)
通用封装 DDPAK-3,TO-263
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
