HD3SS2521RHUR

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: HD3SS2521RHUR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他接口芯片 HD3SS2521RHUR

HD3SS2521RHUR概述


    产品简介


    HD3SS2521 DockPort控制器
    HD3SS2521是一款集成式DockPort开关解决方案,适用于多种高速数据传输和控制场景。该产品主要针对桌面PC、笔记本PC、平板电脑和 docking station等设备的应用,能够支持主机端和设备端的应用。HD3SS2521能够独立处理SuperSpeed USB(5Gbps)和DisplayPort信号的2:1被动切换,并且具备电源管理和信号配置功能。

    技术参数


    - 工作电压范围:3.3V ± 10%
    - 供电范围:5V, 12V, 19V
    - 支持信号频率:
    - 高速路径:最大带宽超过6 GHz
    - 差分带宽:-3dB带宽超过6 GHz
    - 电气特性:
    - 输入高电压阈值:2 VCC V
    - 输入低电压阈值:-0.1 VCC V
    - 输出高电平电压:VCC – 0.3 V
    - 输出低电平电压:GND + 0.3 V
    - 差分输出开关时延:
    - 命令到输出开关的上升时间:Ton 70~250 ns
    - 下降时间:Toff 70~250 ns
    - 信号特性:
    - 混合通道交叉串扰:-39 dB
    - 插入损耗:-1.2 dB
    - 回波损耗:12 dB
    - 最大位偏:8 ps

    产品特点和优势


    HD3SS2521具备多个显著的优势,使其成为高速数据传输和信号管理的理想选择:
    - 集成DockPort控制器:具备检测、信号切换和电源管理功能。
    - 高可靠性:具备高达2000V的人体静电放电保护能力。
    - 广泛的温度适应性:能够在0°C到70°C的环境中稳定运行。
    - 高带宽处理能力:支持高达6GHz的差分带宽,满足当前和未来的需求。
    - 动态特性优异:具有优秀的动态特性和低噪声水平。

    应用案例和使用建议


    应用案例:
    - DockPort主机实施:HD3SS2521可以用于桌面PC、笔记本电脑等设备的DockPort实现,确保数据传输的高效和稳定。
    - DockPort集线器实施:在DockPort集线器中,HD3SS2521可处理复杂的信号转换和电源管理任务,支持多种显示和音频输出。
    使用建议:
    - 合理布局:在设计电路板时,注意高频信号走线的布局,以减少信号干扰和提高整体性能。
    - 电源管理:确保系统能够提供稳定的供电,并在设计时考虑电源的切换延迟和功耗管理。
    - 信号完整性检查:对信号路径进行详细的模拟和仿真测试,确保信号质量符合标准要求。

    兼容性和支持


    - 兼容性:HD3SS2521可与各种主流的USB设备和DisplayPort设备兼容,适用于多种接口标准。
    - 支持和维护:由Texas Instruments提供全面的技术支持,包括详尽的技术文档、样品请求和技术咨询,确保客户在使用过程中获得及时的帮助。

    常见问题与解决方案


    - Q: 产品在工作时出现过热现象,如何解决?
    - A: 确保散热设计符合规范,使用适当的散热片和风扇,并注意工作环境温度。

    - Q: 如何确保信号质量?
    - A: 在布线设计时注意信号完整性,避免信号衰减和噪声干扰,使用高品质的阻抗匹配电阻和滤波器。

    - Q: 如何设置正确的电压?
    - A: 参考产品手册中的“Power Delivery Voltage Selection”表格,根据需要选择合适的电压级别并正确配置引脚。

    总结和推荐


    综上所述,HD3SS2521是一款功能强大且可靠的DockPort控制器,具备出色的性能和广泛的适用性。无论是桌面PC还是移动设备,HD3SS2521都能提供卓越的数据传输和信号管理体验。我们强烈推荐使用HD3SS2521,它不仅能够满足当前的需求,还能为未来的升级预留空间。

HD3SS2521RHUR参数

参数

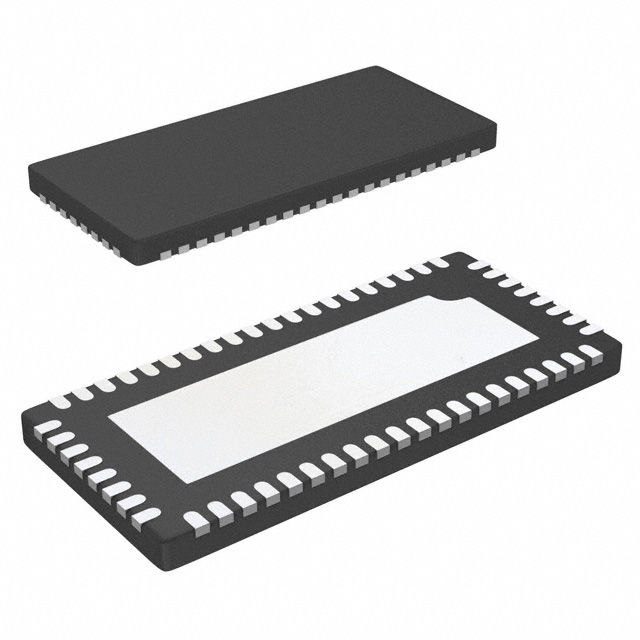

通用封装 WQFN-56
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

HD3SS2521RHUR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

HD3SS2521RHUR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS HD3SS2521RHUR HD3SS2521RHUR数据手册

HD3SS2521RHUR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 18.2074
2000+ ¥ 17.7445
3000+ ¥ 17.2816
库存: 11000
起订量: 1000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 18207.4
