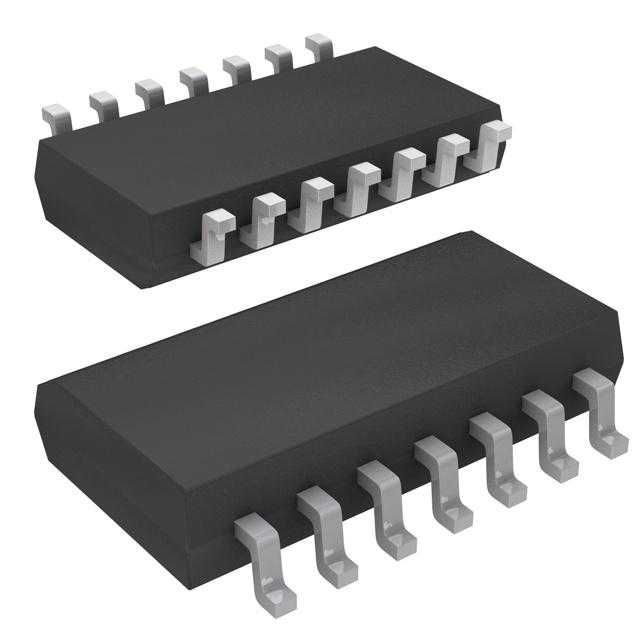

CD4077BNSRG4

产品分类: 逻辑门
厂牌: TEXAS INSTRUMENTS
产品描述: 100ns@ 15V,50pF 2 4 3V 18V 3.4mA XNOR(异或非) 4000B系列 3.4mA SO-14 贴片安装
供应商型号: 25E-CD4077BNSRG4
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 逻辑门 CD4077BNSRG4

CD4077BNSRG4概述

    # 高品质电子元器件产品技术手册解读

    1. 产品简介


    产品类型
    CD4070B 和 CD4077B 是由 Harris Semiconductor(现为 Texas Instruments)生产的高性能电子元器件,分别包含四个独立的异或门(Exclusive-OR)和异非或门(Exclusive-NOR)。这些器件适用于需要高电压操作和高可靠性的场合。
    主要功能
    - CD4070B: 提供四个独立的异或逻辑门功能,广泛应用于逻辑电路设计。
    - CD4077B: 提供四个独立的异非或逻辑门功能,适合用于需要非或运算的电路设计。
    应用领域
    - 逻辑比较器: 用于判断两个输入信号是否相同。
    - 加法器/减法器: 作为二进制加法或减法的逻辑单元。
    - 奇偶校验生成器和检查器: 用于数据传输中的错误检测。

    2. 技术参数


    以下是关键的技术规格:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 供应电压范围 | VDD | -0.5 | 10 | 20 | V |
    | 输入电流 | VIN = 18V | ±1 | ±0.1 | ±10 | µA |
    | 输出低电平电流 | VDD = 5V | 0.64 | 0.5 | 0.36 | mA |
    | 输出高电平电流 | VDD = 5V | -0.64 | -0.5 | -0.36 | mA |
    | 传播延迟时间 | VDD = 5V | 5 | 65 | 140 | ns |
    | 输入电容 | 所有输入 | 5 | 7.5 | pF |

    3. 产品特点和优势


    - 高电压耐受性: 最大耐压达到20V,适合高压环境应用。
    - 快速响应: 传播延迟时间为65ns(典型值),保证了高速数据处理能力。
    - 温度适应性强: 工作温度范围为-55°C至125°C,满足工业级标准。
    - 标准化输出特性: 输出电平稳定,噪声容忍度高,确保信号完整性。

    4. 应用案例和使用建议


    应用案例
    - 逻辑电路设计: 在数字信号处理中,CD4070B 和 CD4077B 可以直接实现异或和异非或逻辑功能,简化设计流程。
    - 通信系统: 用于奇偶校验生成和检测,提高数据传输可靠性。
    使用建议
    - 确保电源电压稳定在指定范围内,避免过压导致损坏。
    - 在高噪声环境下,建议增加滤波电路以保护输入端口。
    - 根据具体应用需求选择合适的封装形式,如 PDIP、SOIC 或 TSSOP。

    5. 兼容性和支持


    这些器件具有良好的兼容性,可以与多种电子元器件协同工作。TI 提供全面的技术支持和售后服务,包括详细的用户指南和技术文档下载。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出不稳定 | 检查电源电压是否在规定范围内 |
    | 输入端出现异常信号 | 添加外部滤波电路 |
    | 温度过高 | 增加散热措施或降低工作频率 |

    7. 总结和推荐


    综合评估
    CD4070B 和 CD4077B 是高性能的逻辑门芯片,具有广泛的适用性和优秀的性能表现。它们的设计旨在满足现代电子系统的严格要求,特别是在温度范围和电压稳定性方面表现出色。
    推荐使用
    强烈推荐在需要高性能逻辑运算的项目中使用这两款器件。无论是对于初学者还是专业工程师,它们都提供了简单易用且可靠的选择。

CD4077BNSRG4参数

参数
高电平输出电流 3.4mA
输入数量 2
逻辑系列 4000B系列
低电平输出电流 3.4mA
逻辑功能 XNOR(异或非)
栅极数量 -
输出类型 -
施密特触发器输入 -
最大工作供电电压 18V
最小工作供电电压 3V
传播延迟时间 100ns@ 15V,50pF
电路数量 4
输出数量 -
通用封装 SO-14
安装方式 贴片安装
零件状态 在售

CD4077BNSRG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CD4077BNSRG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 逻辑门 TEXAS INSTRUMENTS CD4077BNSRG4 CD4077BNSRG4数据手册

CD4077BNSRG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
