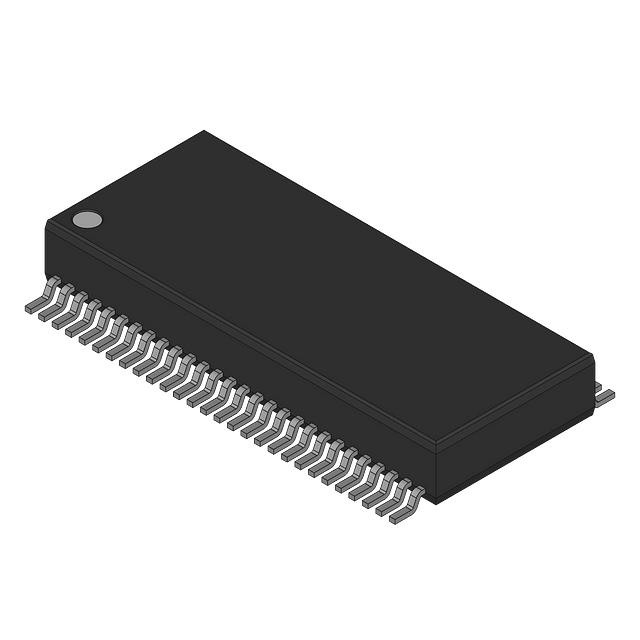

CY74FCT163646CPVCT

厂牌: TEXAS INSTRUMENTS
产品描述: 100nA 非反相 三态 2.7V 3.6V 24mA Bus Transceiver,Register -24mA SSOP-56 贴片安装 18.41mm*7.49mm*2.59mm
供应商型号: 25E-CY74FCT163646CPVCT
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 CY74FCT163646CPVCT

CY74FCT163646CPVCT概述

    16-Bit Registered Transceiver CY74FCT163646 技术手册

    产品简介


    CY74FCT163646 是一款高性能的16位寄存器收发器,由德州仪器(Texas Instruments)设计制造。该芯片广泛应用于需要高速、低功耗传输的应用场景中,如微处理器系统、总线接口和电信设备等。其主要功能是用于16位数据的双向传输,支持三态输出,并具备强大的噪声抑制能力和抗静电保护能力。

    技术参数


    以下是CY74FCT163646的主要技术规格:
    - 电源电压范围:2.7V 至 3.6V
    - 输入高电平电压 (VIH):≥ 2.0V
    - 输入低电平电压 (VIL):≤ 0.8V
    - 输出高电平电压 (VOH):典型值为 VCC - 0.2V,最大值为 3.0V
    - 输出低电平电压 (VOL):最大值为 0.5V
    - 输出驱动电流:最大24mA
    - 输出动态电流 (IOD):± 180mA
    - 传播延迟时间 (tPLH/tPHL):最大5.4ns
    - 工作温度范围:工业级-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 封装类型:56引脚 TSSOP 和 56引脚 SSOP

    产品特点和优势


    1. 低功耗:作为LCX和LPT系列的低功耗替代品,该芯片具有出色的能效比。
    2. 高可靠性和抗干扰性:具有大于2000V的静电放电防护,符合MIL-STD-883标准。
    3. 高速度:具备FCT-C速度,延迟时间为5.4ns。
    4. 灵活的控制功能:具备输出使能(OE)和方向控制(DIR)引脚,便于管理和切换数据流。
    5. 5V容错性:支持5V逻辑信号,适用于混合电压系统。
    6. 边缘速率控制:减少传输噪声,确保稳定的数据传输。
    7. 紧凑封装:提供两种小尺寸封装,便于在紧凑空间内安装使用。

    应用案例和使用建议


    CY74FCT163646 在多个领域都有广泛应用,包括:
    - 微处理器系统:作为CPU和外设之间的高速接口。
    - 通信设备:作为数据总线的缓冲器和桥接器。
    - 自动化控制系统:作为现场总线通信的关键组件。
    使用建议:
    1. 确保供电电压在规定范围内,以避免损坏芯片。
    2. 考虑到数据线的布局和阻抗匹配,以减少反射和信号完整性问题。
    3. 在使用时注意接地线的设计,确保良好的信号回路路径,减少噪声干扰。

    兼容性和支持


    该芯片与其他德州仪器的同类产品兼容,同时提供了丰富的技术支持文档和开发工具。用户可以在德州仪器官网获取最新的驱动程序和参考资料。德州仪器还提供长期的技术支持和保修服务,确保用户的使用体验。

    常见问题与解决方案


    1. 问题:如何确定正确的电源电压?
    解答:请检查产品手册,确保电源电压在2.7V至3.6V之间。

    2. 问题:如果出现数据传输不稳定的情况,该怎么办?
    解答:检查数据线的阻抗匹配和接地情况,确认信号完整性。可以使用示波器检测信号波形,排查干扰源。
    3. 问题:遇到静电放电损坏的问题怎么办?
    解答:使用合适的防静电措施处理芯片,如佩戴防静电手环,并在操作前释放人体静电。

    总结和推荐


    综上所述,CY74FCT163646 是一款性能卓越的16位寄存器收发器,具备低功耗、高可靠性、高速度和广泛的适用性等特点。特别适合在高性能微处理器系统和通信设备中使用。无论是硬件开发者还是软件工程师,都可以通过该芯片实现高效、稳定的数据传输。我们强烈推荐这款产品给所有需要此类功能的应用场景。

CY74FCT163646CPVCT参数

参数
低电平输出电流 24mA
最大工作供电电压 3.6V
极性 非反相
每元件位数 -
输入类型 -
逻辑功能 Bus Transceiver,Register
输出类型 三态
元件数量 -
输入数量 -
最小工作供电电压 2.7V
高电平输出电流 -24mA
输出数量 -
Iq-静态电流 100nA
长*宽*高 18.41mm*7.49mm*2.59mm
通用封装 SSOP-56
安装方式 贴片安装
零件状态 在售
包装方式 散装
