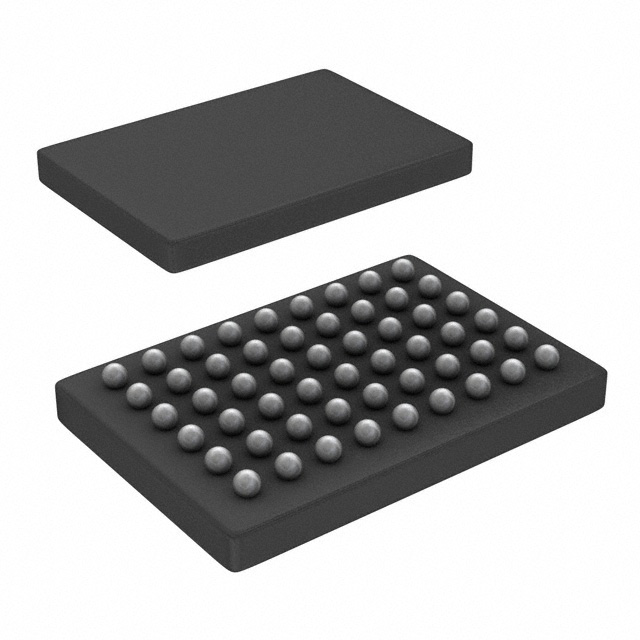

74LVTH162244GRDR

厂牌: TEXAS INSTRUMENTS
产品描述: 5A 非反相 三态 16 16 4 4 2.7V 3.6V 12mA Buffer,Non-Inverting 12mA BGA 贴片安装,黏合安装
供应商型号: 25E-74LVTH162244GRDR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 74LVTH162244GRDR

74LVTH162244GRDR概述

    电子元器件技术手册解析:3.3V ABT 16位缓冲器/驱动器

    1. 产品简介


    SN54LVT162244A 和 SN74LVT162244A 是德州仪器(Texas Instruments)生产的3.3V ABT系列16位缓冲器/驱动器。这些器件具备3态输出功能,适用于低电压(3.3V)VCC操作,同时也能为5V系统环境提供TTL接口。这些设备可用于4个4位缓冲器、两个8位缓冲器或一个16位缓冲器,主要应用于计算机和通信设备等领域。

    2. 技术参数


    - 封装类型:
    - SN54LVT162244A:WD
    - SN74LVT162244A:DGG、DGV 或 DL
    - SN54LVT162244A, SN74LVT162244A:GQL 或 ZQL
    - 主要功能:
    - 输出端口具有相当于22Ω的串联电阻,无需外部电阻。
    - 支持混合模式信号操作(5V输入和输出电压,3.3V VCC)。
    - 可以在2.7V的非调节电池供电下工作。
    - 典型输出地跳小于0.8V(VCC = 3.3V,TA = 25°C)。
    - 具备Ioff电路和上电3态支持热插拔。
    - 流通式架构优化PCB布局。
    - 锁存能力超过100mA(JESD 78,Class II)。
    - ESD保护超过JESD 22:人体模型2000V(A114-A)、机器模型200V(A115-A)、充电设备模型1000V(C101)。
    - 工作环境:
    - 工作温度范围:-55°C 至 125°C
    - 存储温度范围:-65°C 至 150°C
    - 热阻抗:36°C/W (GRD/ZRD 封装)

    3. 产品特点和优势


    这些器件的独特之处在于它们能够在3.3V低电压下运行,但能够与5V系统环境兼容。此外,内置的22Ω串联电阻有助于减少过冲和欠冲现象,确保稳定可靠的工作性能。同时,通过采用Ioff电路和上电3态支持,这些器件还能够实现安全的热插拔操作。

    4. 应用案例和使用建议


    这些器件广泛应用于计算机、通信设备和工业控制系统中。例如,在高速数据传输系统中,可以利用这些缓冲器来增加信号的传输距离和稳定性。使用时应注意选择合适的封装类型和工作温度范围。同时,考虑到这些器件需要在3.3V下运行,建议在设计时尽量避免过高或过低的电源电压。

    5. 兼容性和支持


    这些器件具有良好的兼容性,可以在各种系统环境中使用。德州仪器提供了详尽的技术文档和支持服务,包括详细的电气特性和性能参数,帮助用户更好地理解和使用这些器件。德州仪器的官方网站(www.ti.com)也提供了大量关于这些器件的详细信息和技术支持。

    6. 常见问题与解决方案


    - 问题:电源电压超过规定范围。
    - 解决方法:确保电源电压在规定范围内,避免过高或过低的电压对器件造成损害。

    - 问题:过高的温度导致器件损坏。
    - 解决方法:在高温环境下使用时,注意散热措施,确保器件的工作温度在合理范围内。

    7. 总结和推荐


    综上所述,SN54LVT162244A 和 SN74LVT162244A 是一款非常适合应用于高速数据传输系统的16位缓冲器/驱动器。这些器件以其出色的电气性能和可靠性著称,特别是在3.3V低电压环境下表现出色。德州仪器提供的详尽的技术支持和文档也为用户的使用提供了极大的便利。因此,强烈推荐这些器件用于需要高稳定性和高性能的系统中。

74LVTH162244GRDR参数

参数
极性 非反相
输入数量 16
Iq-静态电流 5A
每元件位数 4
输出类型 三态
高电平输出电流 12mA
逻辑功能 Buffer,Non-Inverting
输入类型 -
最小工作供电电压 2.7V
最大工作供电电压 3.6V
输出数量 16
元件数量 4
低电平输出电流 12mA
8.1mm(Max)
5.6mm(Max)
800μm(Max)
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 散装,卷带包装

74LVTH162244GRDR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74LVTH162244GRDR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 TEXAS INSTRUMENTS 74LVTH162244GRDR 74LVTH162244GRDR数据手册

74LVTH162244GRDR封装设计

查看详情并下载
Symbol
Footprint
3D Model
