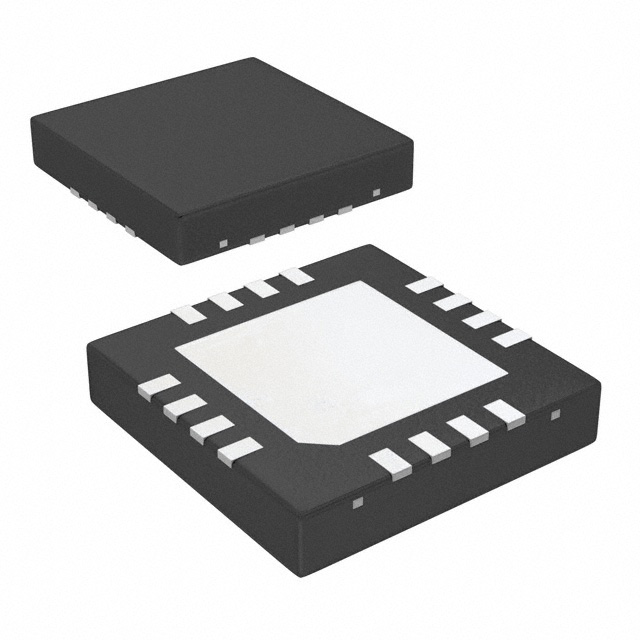

DS25CP102QSQ/NOPB

厂牌: TEXAS INSTRUMENTS
产品描述: 单相 1 3V 3.6V QFN 贴片安装,黏合安装
供应商型号: DS25CP102QSQ/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 模拟开关/多路复用器 DS25CP102QSQ/NOPB

DS25CP102QSQ/NOPB概述

    DS25CP102Q 3.125 Gbps 2X2 LVDS Crosspoint Switch

    1. 产品简介


    DS25CP102Q 是一款由德州仪器(TI)设计的高性能交叉开关,适用于高数据传输速率和损耗严重的FR-4印刷电路板背板及平衡电缆。它属于工业级芯片,符合AEC-Q100标准三级认证,特别适用于汽车显示应用、时钟和数据缓冲及多路复用等领域。该产品采用2x2 LVDS差分信号处理架构,能够提供低抖动、低偏斜和低传输损耗,非常适合高速信号路由和切换。

    2. 技术参数


    - 输入输出范围:DC到3.125 Gbps
    - 信号完整性:低抖动、低偏斜、低传输损耗
    - 工作电压:3.0V至3.6V
    - 输入共模电压范围:0.05V到VCC-0.05V
    - 预加重选择:两级(关和开)
    - 接收均衡选择:两级(关和开)
    - 输出电压摆幅:250mV到450mV
    - 差分输出电阻:100Ω
    - 总电源电流:90mA(预加重关闭,均衡关闭)
    - 输出使能时间:7us到20us
    - 上升时间:65ps到120ps(RL=100Ω)
    - 下降时间:65ps到120ps(RL=100Ω)
    - 部分到部分偏斜:最大150ps

    3. 产品特点和优势


    DS25CP102Q 的显著优势在于其宽泛的输入共模电压范围,可以接受LVDS、CML和LVPECL电平的信号,从而无需额外的电平转换器。同时,它内部集成了100Ω的输入和输出端接电阻,减少了插入损耗和返回损耗,还减少了组件数量,进一步节省了PCB空间。该产品具备强大的抗静电能力,可承受高达8kV的ESD冲击。此外,其小型化封装仅需4mm x 4mm的空间,使其非常适于紧凑型设计需求。

    4. 应用案例和使用建议


    DS25CP102Q 在多个领域有着广泛的应用,如车载显示、通信系统中的时钟和数据缓冲、数据路由器(OC-48/STM-16)等。具体应用场景如下:
    - 车载显示:适合用于汽车仪表盘显示器之间信号的快速路由和切换。
    - 时钟和数据缓冲:在高速数据链路中起到缓冲作用,减少信号衰减,提高系统稳定性。
    - 数据路由器:可用于SD/HD/3GHD SDI路由器,确保信号质量不受损失。
    使用建议:
    - 信号完整性:在连接高速信号线时,确保信号线长度一致,避免不平衡导致的信号偏斜。
    - 电源管理:建议对电源进行滤波,以减少电源噪声对信号的影响。
    - 散热设计:由于该芯片功耗较高,需合理布局以保证良好的散热条件,避免过热影响性能。

    5. 兼容性和支持


    DS25CP102Q 可与多种差分信号驱动器兼容,如LVDS、LVPECL、CML等。德州仪器为该产品提供了详尽的技术文档和支持服务,包括详细的参考设计、应用指南和故障排查手册。用户可以在官方技术支持网站上获取相关资源和技术支持。

    6. 常见问题与解决方案


    - 问题1:信号传输不稳定
    - 解决方案:检查信号线长度是否匹配,确保两端端接电阻的正确连接。
    - 问题2:电源噪声较大
    - 解决方案:添加适当的去耦电容,增强电源滤波效果。
    - 问题3:ESD保护失效
    - 解决方案:遵循正确的安装和存储规范,使用防静电包装。

    7. 总结和推荐


    DS25CP102Q 是一款专为高数据速率应用设计的高性能LVDS交叉开关。其宽泛的输入共模电压范围、优秀的信号完整性和紧凑的设计使其成为汽车电子、通信系统及数据路由器中的理想选择。总体而言,这款芯片具有较高的市场竞争力和广泛的应用前景,值得在上述领域推广使用。

DS25CP102QSQ/NOPB参数

参数
高电平输出电流 -
最大工作供电电压 3.6V
电路数量 1
传播延迟时间 -
输出数量 -
低电平输出电流 -
最小工作供电电压 3V
供电类型 单相
输入数量 -
4.1mm(Max)
4.1mm(Max)
750μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

DS25CP102QSQ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS25CP102QSQ/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟开关/多路复用器 TEXAS INSTRUMENTS DS25CP102QSQ/NOPB DS25CP102QSQ/NOPB数据手册

DS25CP102QSQ/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 61.8084
2000+ ¥ 60.237
3000+ ¥ 58.6656
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 61808.4
